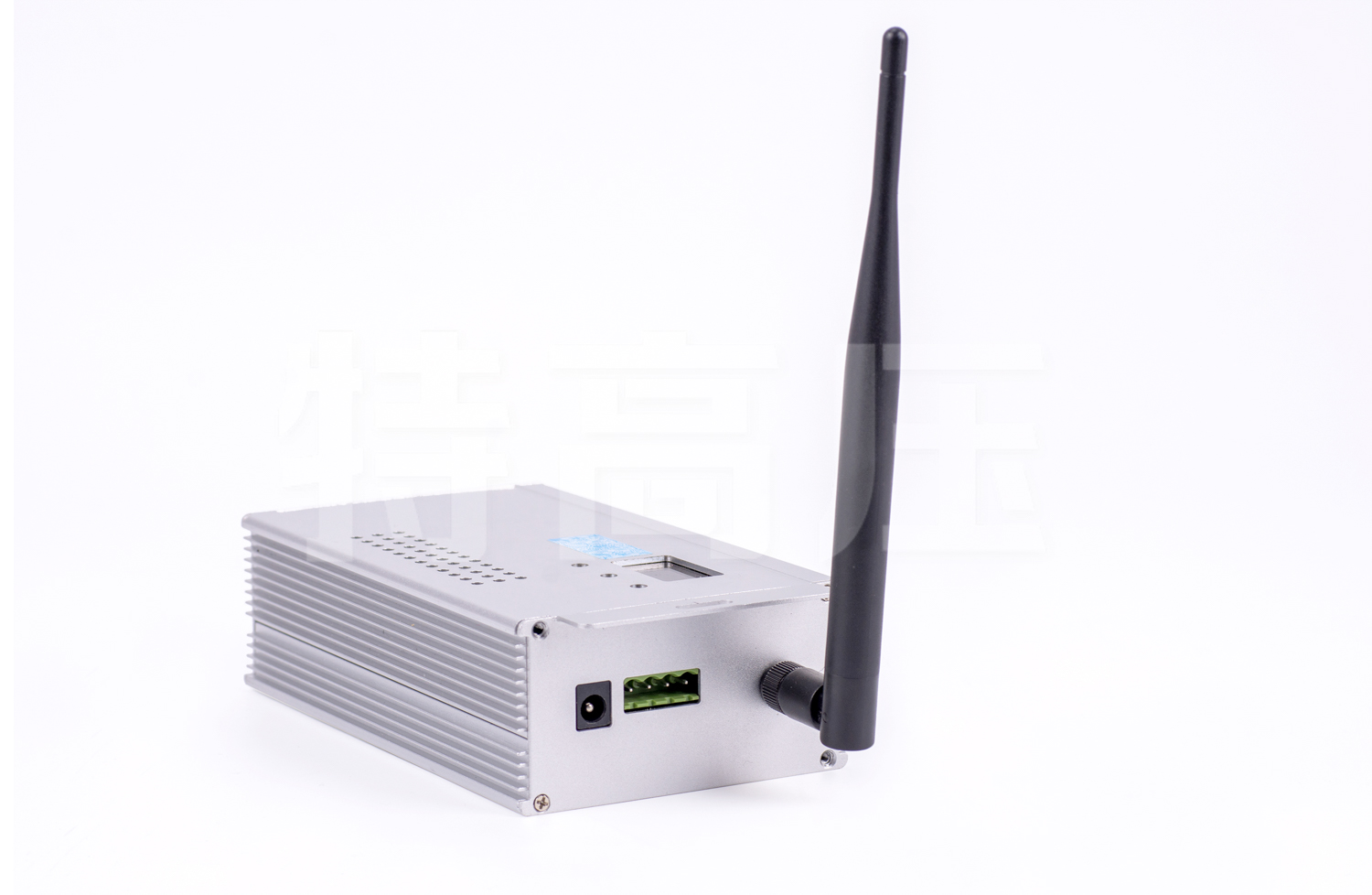

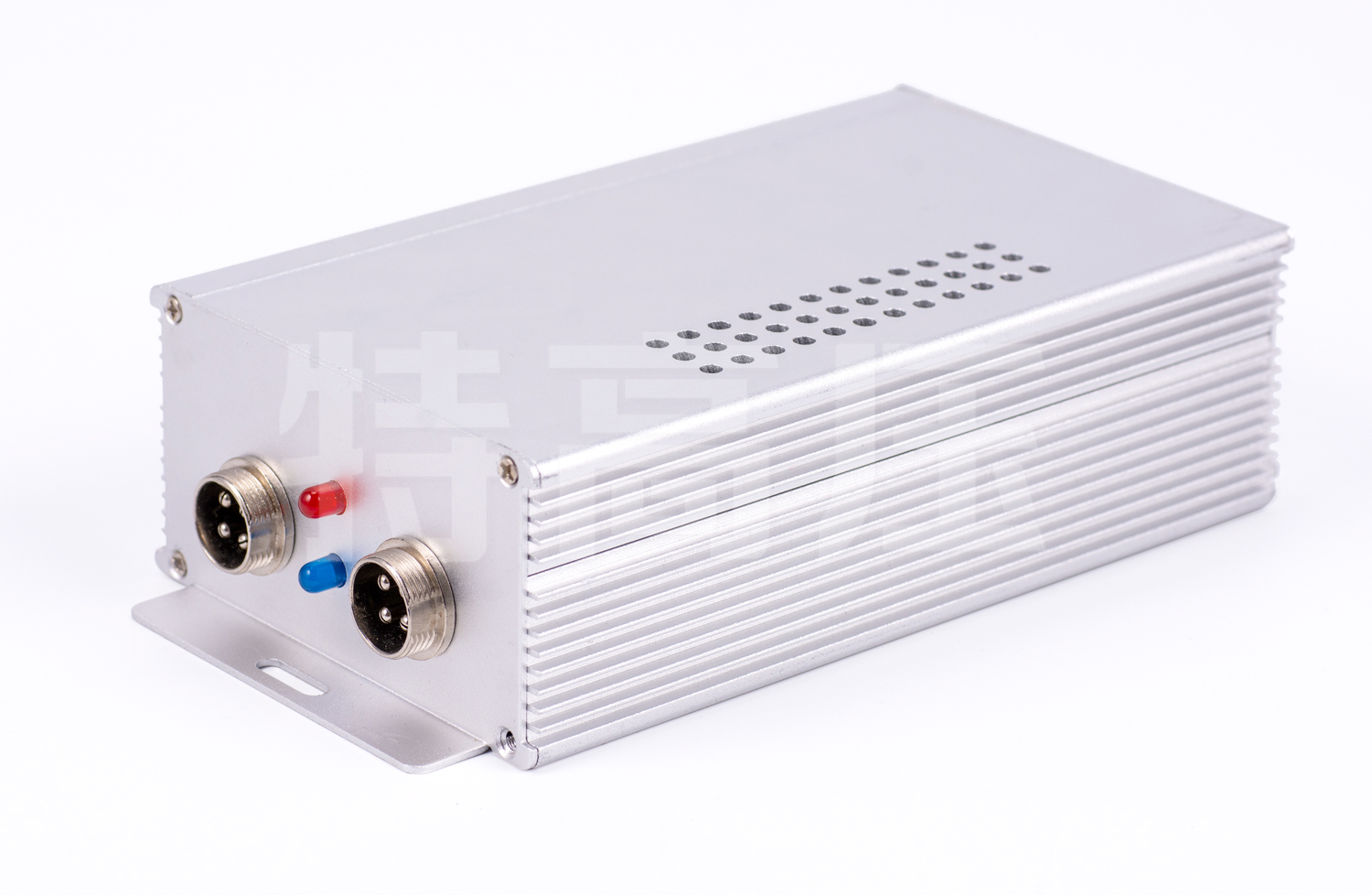

变送器负责SF6配电装置室现场环境数据采集
参考标准：DL/T 506-2018，DL/T 941-2005
- 采用A33四核CortexTM-A7处理器，实时高速的进行数据及报警处理

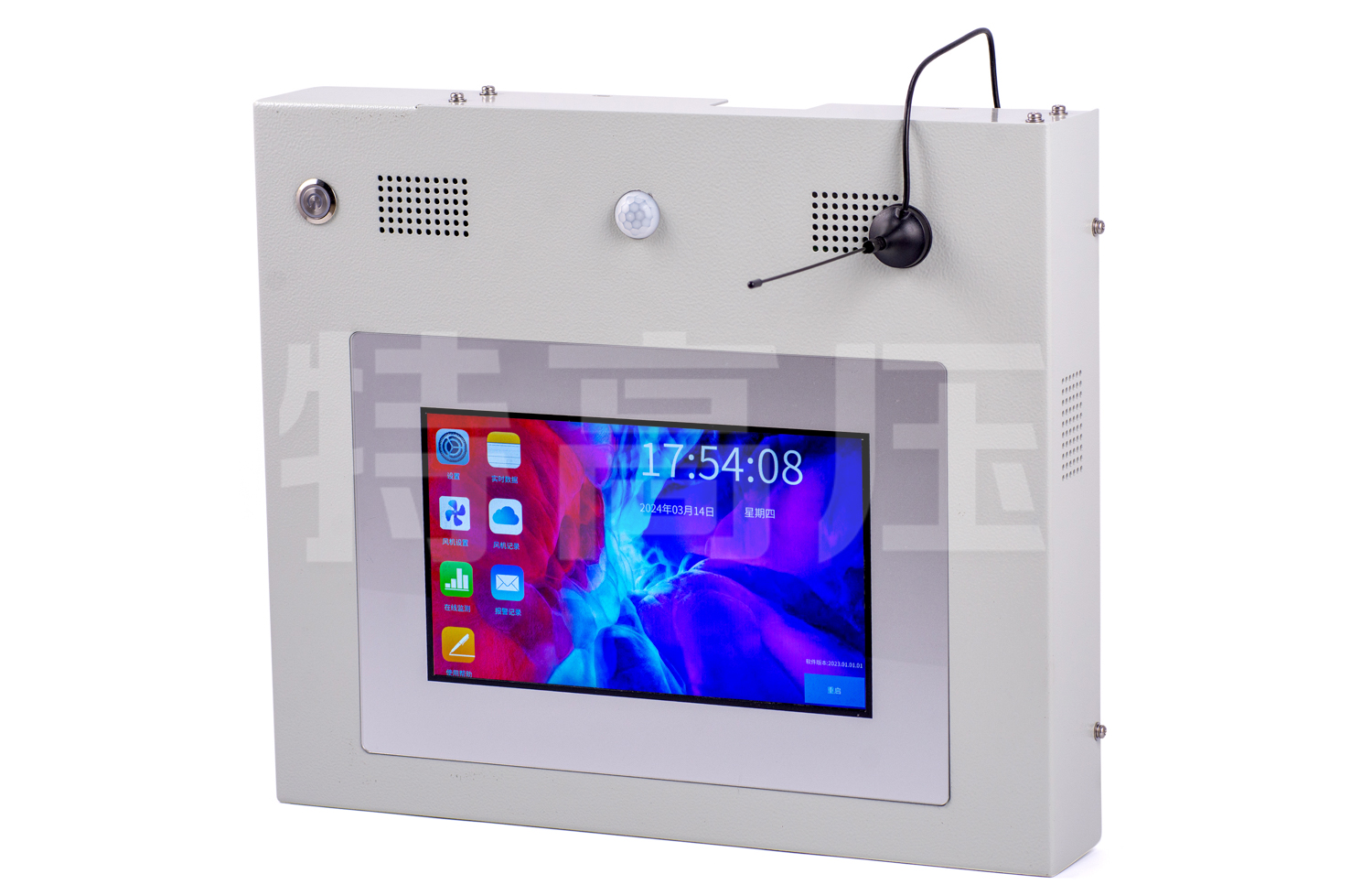

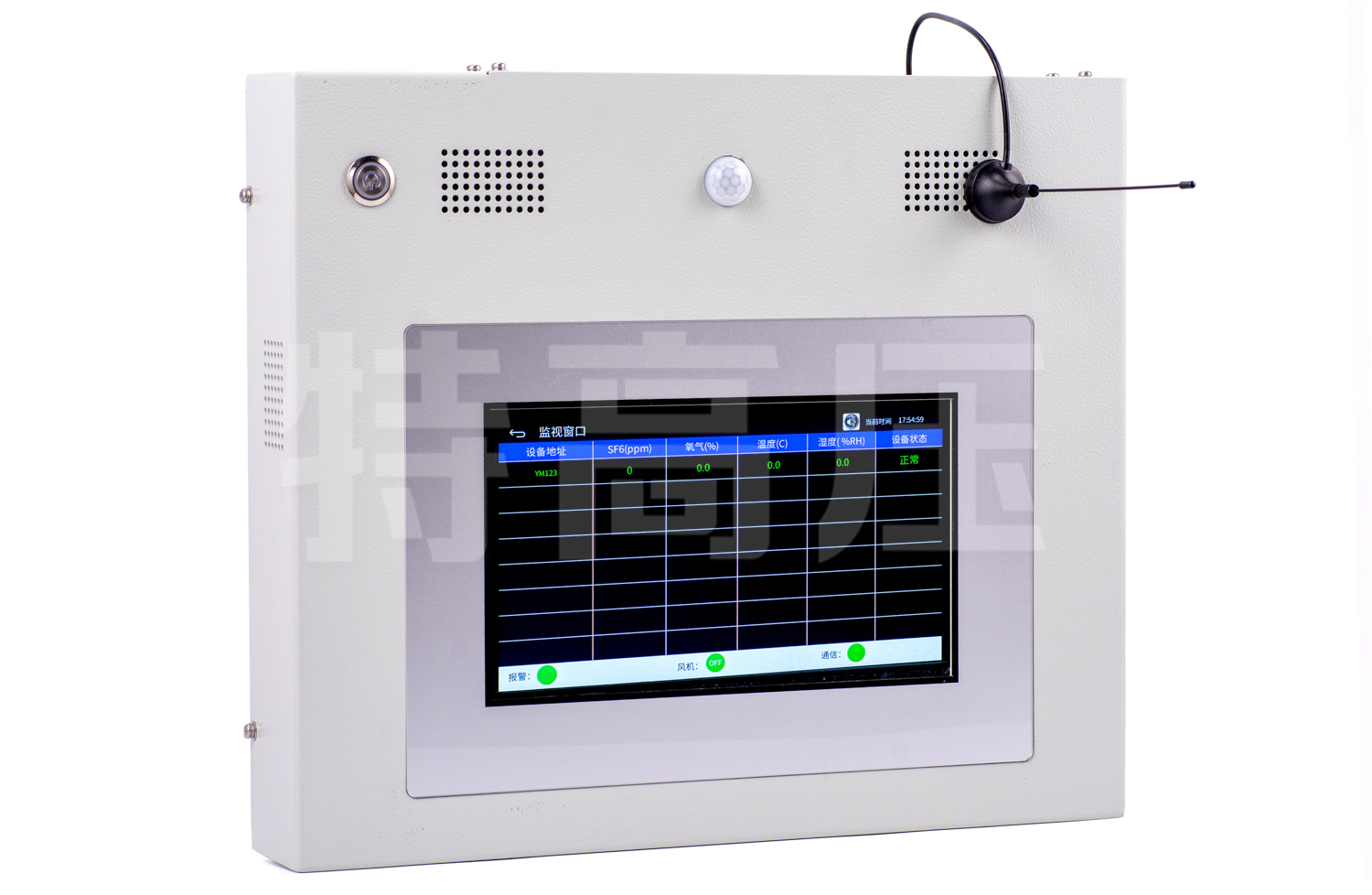

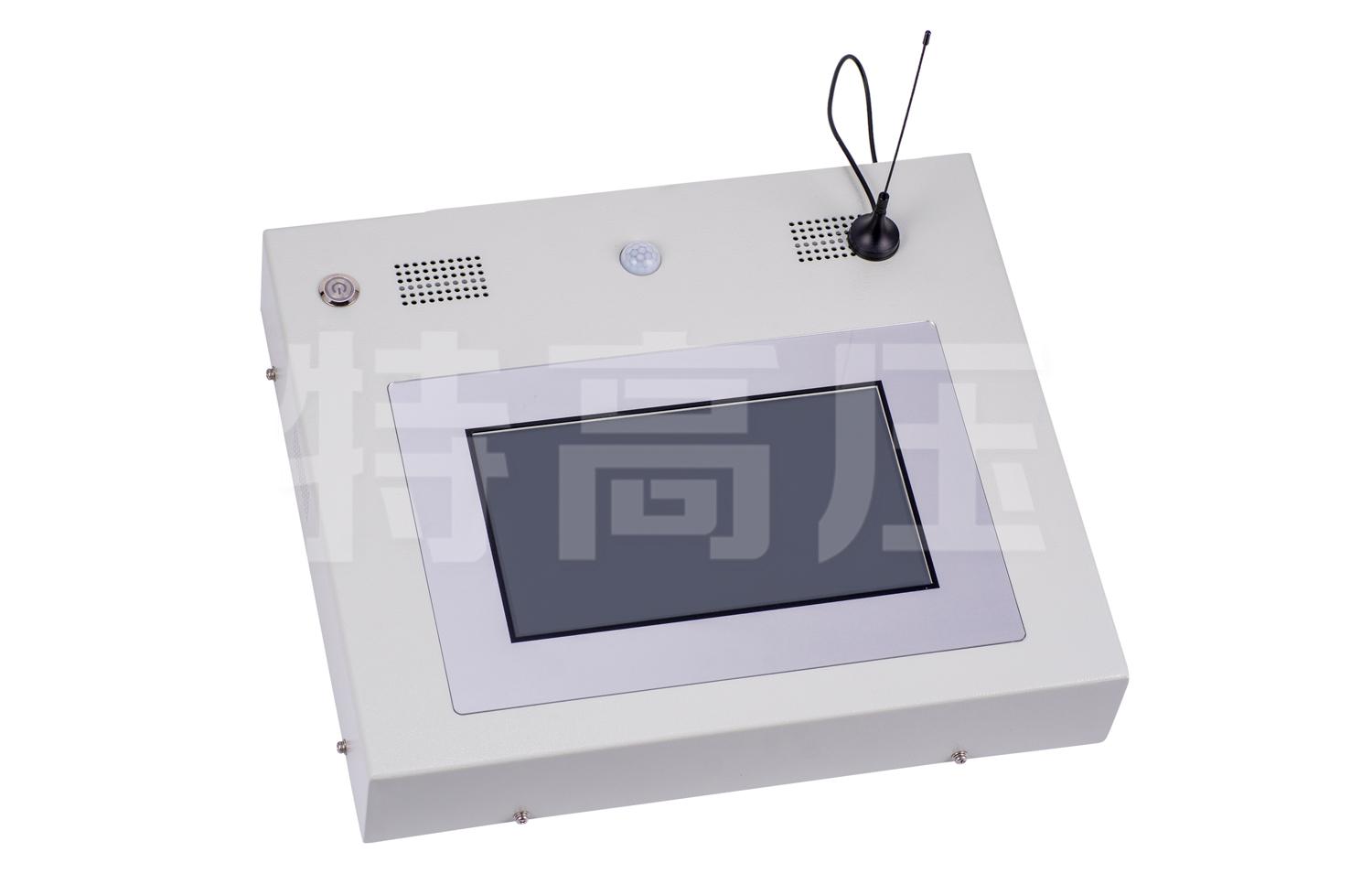

- 10.1寸彩色触摸屏，友好的人机界面，美观大方
- 一根电缆连接所有变送器和主机，可分立可组合，具有很高的现场适应性
注：关于产品购买、技术维护等服务，欢迎致电!
SF6气体泄漏监控报警系统主要由三部分组成：变送器、系统主机、外围设备。变送器负责SF6配电装置室现场环境数据采集，并进行A/D转换，传送给系统主机，系统主机对采集数据分析、比较、判断，并运行相应的处理程序。外围设备包括报警设备、通风设备、外设监控系统等，受系统主机控制。
当环境中SF6气体浓度或氧气含量发生变化时，SF6气体变送器能立刻捕捉到这一变化，并将检测到变化量数据转换成数字信号，通过RS－485现场总线传送到系统主机，系统主机一方面将变送器传来的采集数据在显示屏上显示出来，另一方面，通过运算分析，与储存在主机内的存储器上的各种固有参数进行比较，作出判断——各项数据是否超标。当SF6浓度高于报警设定值（一般为1000ppm）或氧气含量低于报警设定值18%时，系统主机将自动进行声光、语音报警，同时启动风机进行通风，并向远动上传报警信号。
产品别称： SF6气体泄漏在线监测报警系统
产品参数
技术参数
| 电源 | AC/DC 185~265V |
| SF6气体泄漏监测报警限 | 1-1500ppm，误差<0.1% |
| 氧气浓度检测范围 | 1.0~25.0%，误差<0.5% |
| 缺氧报警限 | 18% |
| 温度检测和显示范围 | －20~99℃ |
| 湿度检测和显示范围 | 0~99%RH |
| 报警输出电压 | 24V |
| 风机输出电压 | 24V |
| 风机控制器触点功率 | 380V，25A（默认） |
| 最多连接变送器数 | 不限 |
| 安装方式 | 壁挂式 |
| 智能人性化功能 | |
| SF6气体泄漏报警点用户设置 | 有 |
| 缺氧报警点用户设置 | 有 |
| 单色LCD显示屏 | 有 |
| 10.1寸LED液晶屏 | 有 |
| 人体感应后自动进行语音提示 | 有 |
| 报警时自动启动风机 | 有 |
| 定时排风功能（N次） | 有 |
| 强制排风功能 | 有 |
| 远动排风功能 | 有 |
| 数据通信 | |
| 历史记录存储及查询 | 有 |
| 报警触点输出（常开） | 有 |
| RS485接口数据上传 | 有 |
| RS232接口数据上传 | 有 |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、高性能处理器：采用A33四核CortexTM-A7处理器，实时高速的进行数据及报警处理。
- 2、10.1寸彩色触摸屏同步显示：10.1寸彩色触摸屏，友好的人机界面，美观大方，实时显示数据、运行状态一目了然。智能化操作界面，操作简单。
- 3、早期现场报警：产品具有微量监测技术，能发出早期现场警报，指示气体泄漏位置，及时通知危险地点内人员疏散，并自动启动风机通风，寻找及消除泄漏源，保护运行设备。
- 4、多重检测功能齐全：具有同时对SF6气体、氧气、温湿度含量检测功能，集四种数据为一体，完全符合《国家电网公司电力安全工作规程》和《国家电网公司十八项电网重大反事故措施》的要求。
- 5、SF6气体泄漏监测报警点可由用户自行设定：SF6气体泄漏监测报警点可由用户根据需要自行在1~1500ppm之间设定。
- 6、现场总线设计：一根电缆连接所有变送器和主机，可分立可组合，具有很高的现场适应性。
- 7、多点组网检测：不限监测点同时检测，满足大工程项目需要，提高检测可靠性。
- 8、远程通信：可以通过RS485总线，标准通讯协议，将数据远传送到远动控制中心，控制中心也可以直接远距离查询、控制监控系统。
- 9、海量历史数据记录。
- 10、先进的气体传感器：采用瑞士进口红外气体传感器光源，最小能检测到环境中10ppm的SF6气体，报警误差＜1%，氧气报警误差＜0.5%。
- 11、精选优质元器件：关键元器件和集成电路均采用工业级、甚至军级产品，大大提高产品在不同环境条件下的适应能力，提高了产品质量。
- 12、系统寿命升级：技术优化，升级最新工业级元器件，及进口传感器，大大增加系统及传感器使用寿命，并提高了SF6传感器的精准度，完全实现客户实时在线监测的需求，保障人员安全。
- 13、多重检测，严格测试：每一款产品，均经过长时间老化后，再由车间、测试、检验多重检测，严格测试，保证产品长久使用质量。
- 14、大屏液晶显示同步显示监测数据：10.1寸液晶显示屏，友好的人机界面，美观大方，实时显示数据、运行状态一目了然。
- 15、宽电压设计，方便现场使用：AC185~265V、DC110V/220V电压适应，满足现场不同电源要求。
- 16、人体感应设计：人体感应设计，能自动显示、语音提示和报警，加强了现场工作人员的直观感觉。
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
