互感器综合特性测试仪是由本公司在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。装置采用高性能 DSP 和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、 自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。
产品别称：CT参数分析仪、CT分析仪、变频CT分析仪、CTPT分析仪、互感器特性测试仪、变频互感器特性测试仪、互感器暂态特性分析仪、电流互感器检验仪、CT特性分析仪、电流互感器参数分析仪、电流互感器特性分析仪、CT参数测试仪、电流互感器参数测试仪、电流互感器特性测试仪、互感器综合测试仪
产品参数
主要参数
| 互感器综合特性测试仪 | ||
| 测试用途 | 保护类CT，保护类PT | |
| 输出 | 0～180Vrms，12Arms，36A（峰值） | |
| CT变比测量 | 范围 | 1~50000 |
| 精度 | ±0.2% | |
| PT变比测量 | 范围 | 1~50000 |
| 精度 | ±0.2% | |
| 相位测量 | 精度 | ±2min |
| 分辨率 | 0.5min | |
| 二次绕组电阻测量 | 范围 | 0~300Ω |
| 精度 | 0.2%±2mΩ | |
| 交流负载测量 | 范围 | 0~ 1000VA |
| 精度 | 0.2%±0.02VA | |
| 输入电源电压 | AC220V±10% ，50Hz | |
| 工作环境 | 温度：-10℃~50℃ ， 湿度：≤90% | |
| 尺寸、重量 | 尺寸 340mm x220mmx330mm 重量<9kg | |
| 铝合金箱尺寸 | 430mm x270mm x500mm | |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、功能全面，既满足各类 CT（如：保护类、计量类、TP 类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于保护类 PT 电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。
- 2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等 CT 、PT 参数。
- 3、可精确测量变比差与角差，比差最大允许误差±0.2%，角差最大允许误差±2min，能够进行 0.2S 级电流互感器的测量，变比测量范围为 1~50000。
- 4、测试满足 GB20840.1（IEC60044-1）、GB20840.2(IEC60044-6) 、GB20840.3 等
- 5、基于先进的低频法测试原理，输出最大仅 180V 的交流电压和 12Arms(36A 峰值)的交流电流，能应对拐点高达65KV 的 CT 测试。

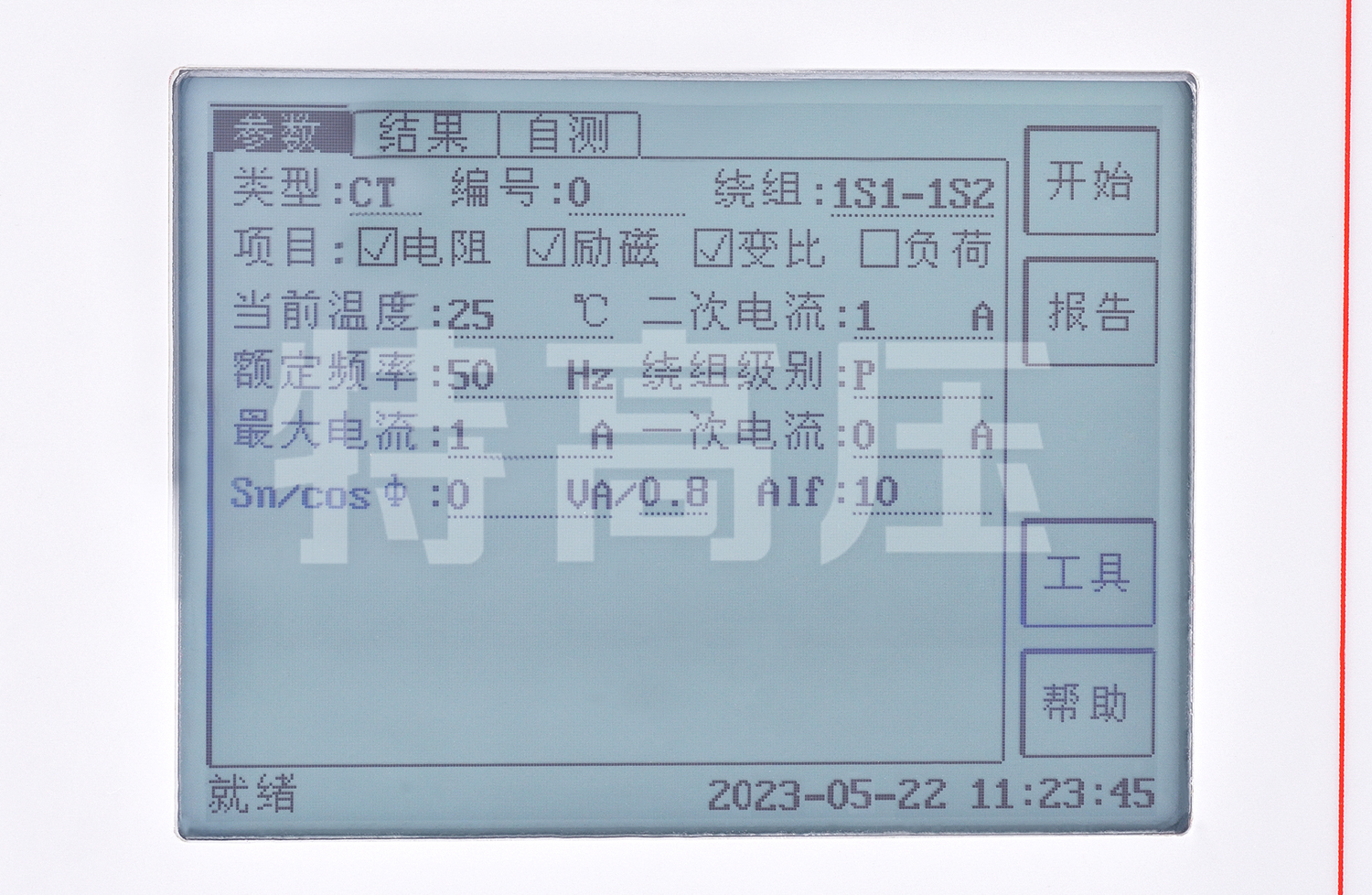

- 6、界面友好美观，全中文图形界面。
- 7、装置可存储 2000 组测试数据，掉电不丢失。试验完毕后用 U 盘存入 PC 机，用软件进行数据分析，并生成 WORD 报告。
- 8、5.7 寸图形透反式 LCD，阳光下清晰可视。
- 9、测试简单方便，一键完成 CT 直阻、励磁、变比和极性测试，而且除了负荷测试外， CT 其他各项测试都是采用同一种接线方式。
- 10、易于携带，装置重量<9Kg。
产品视频

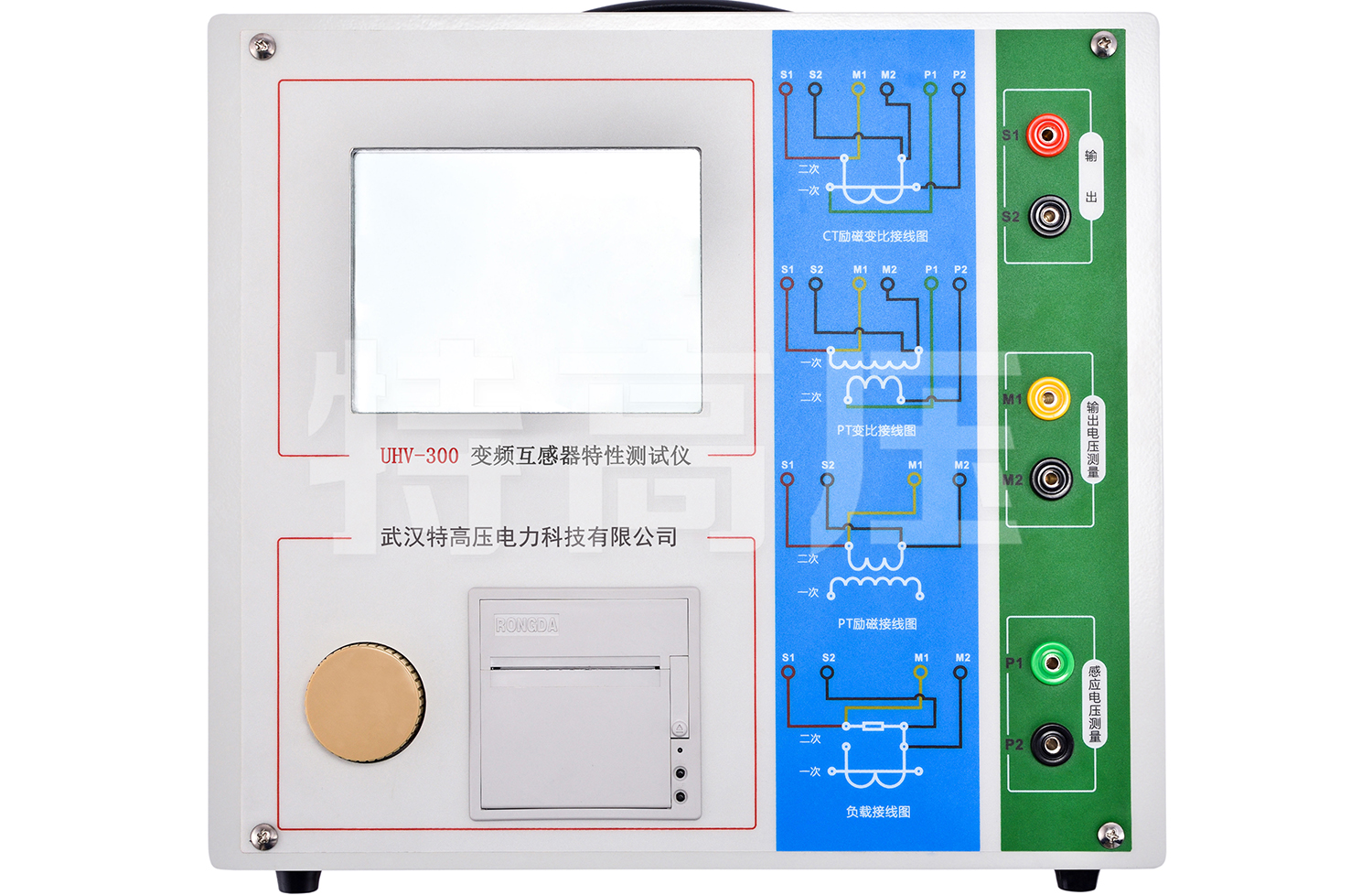

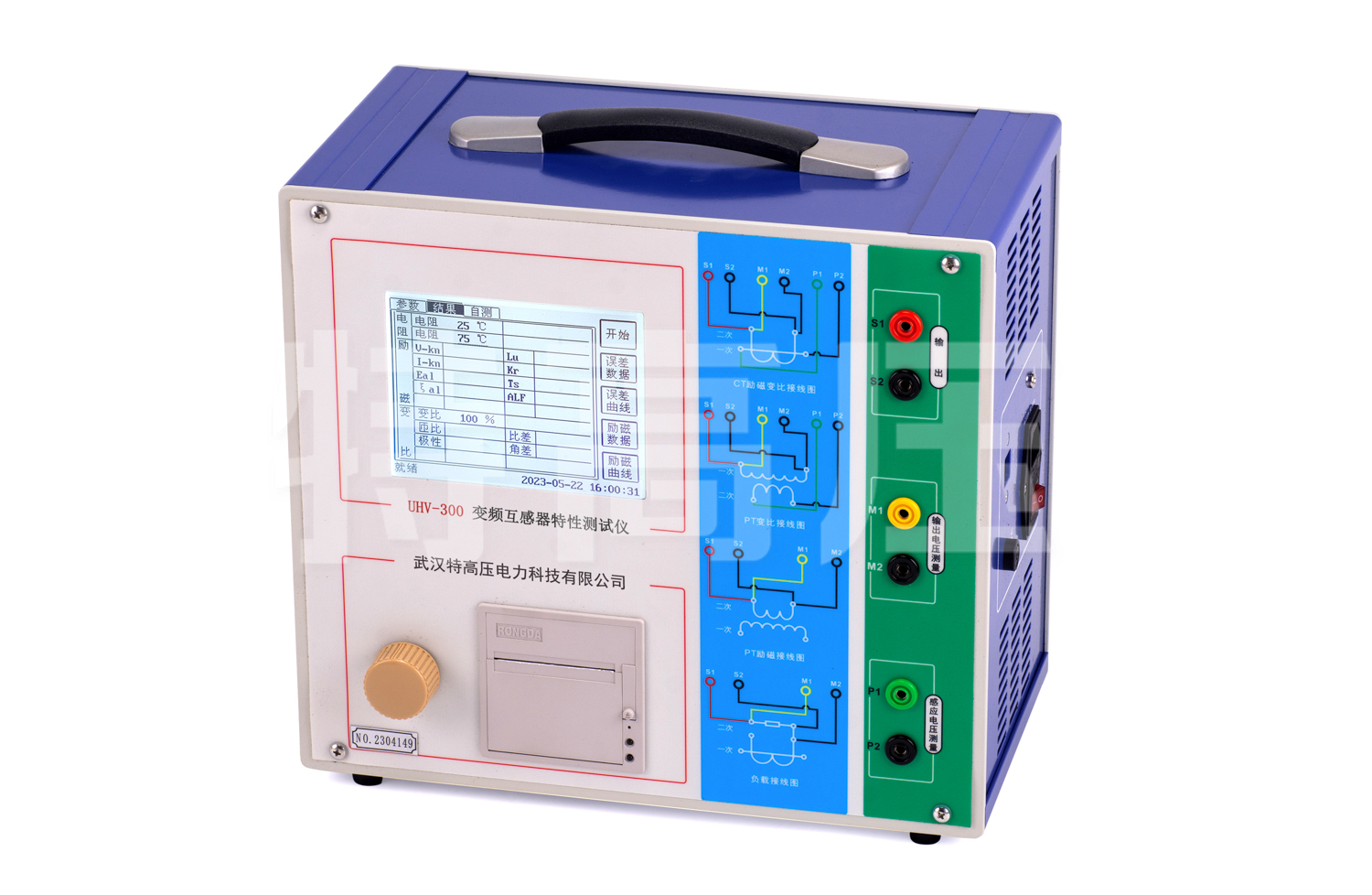

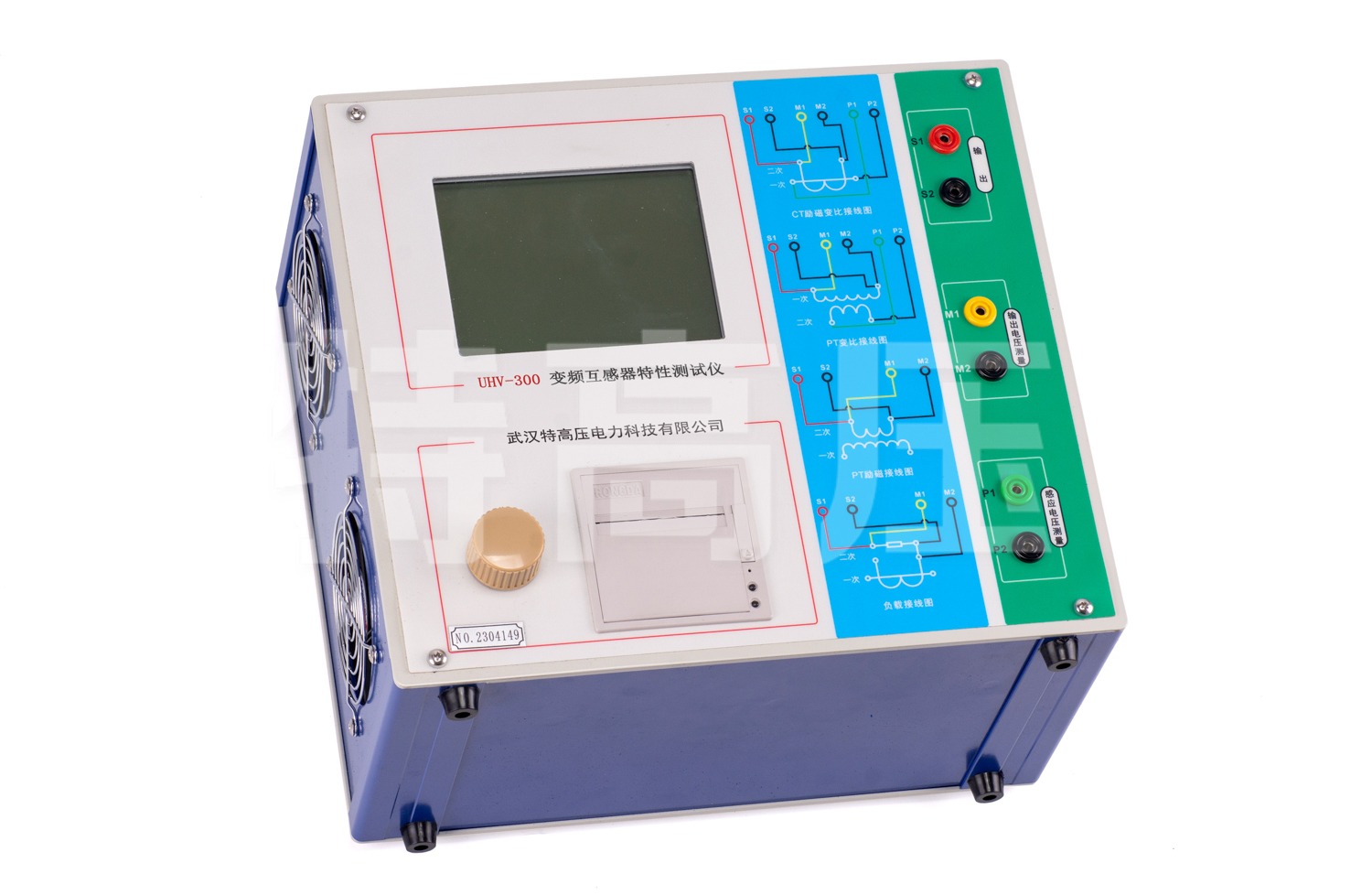

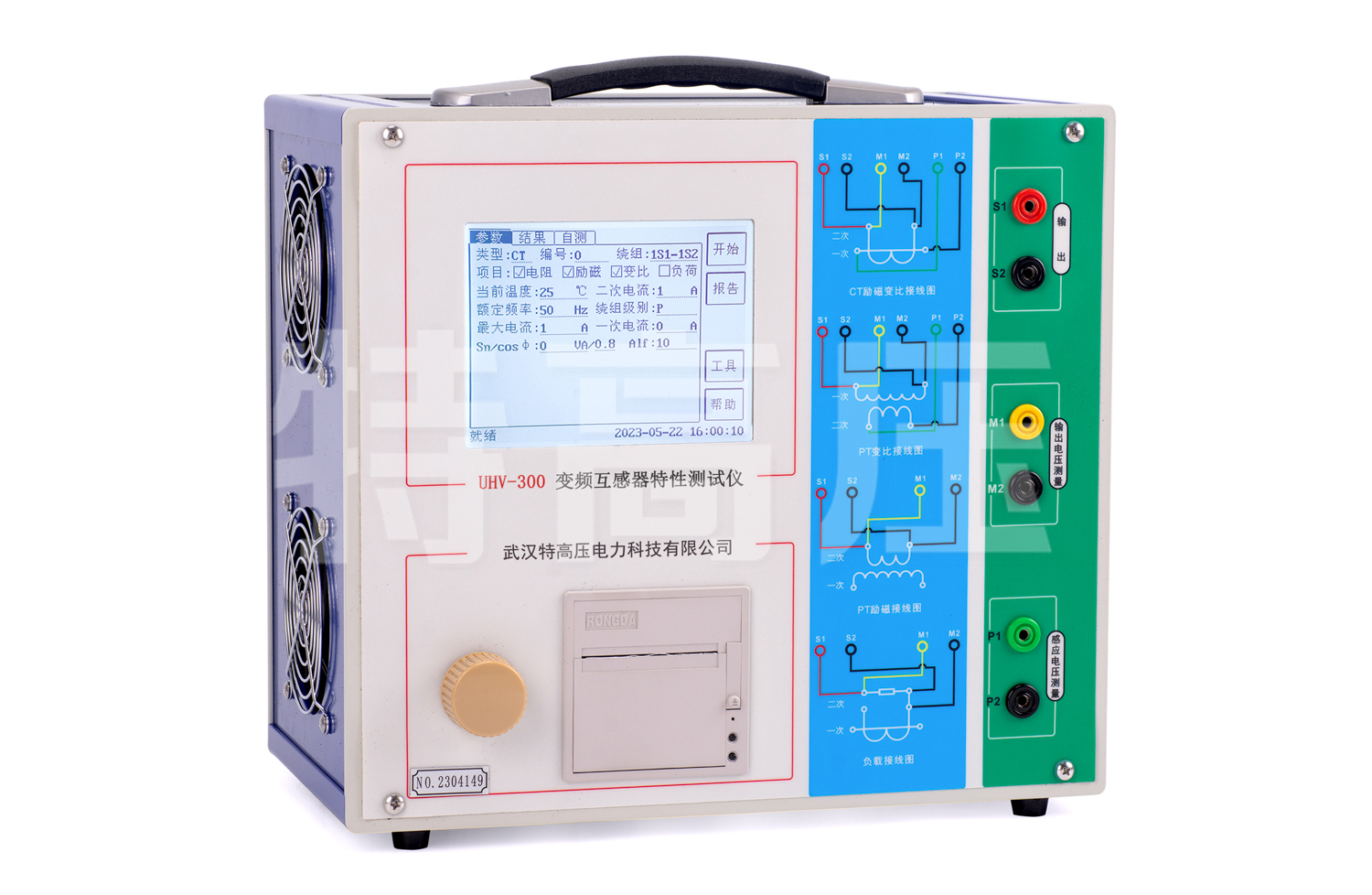

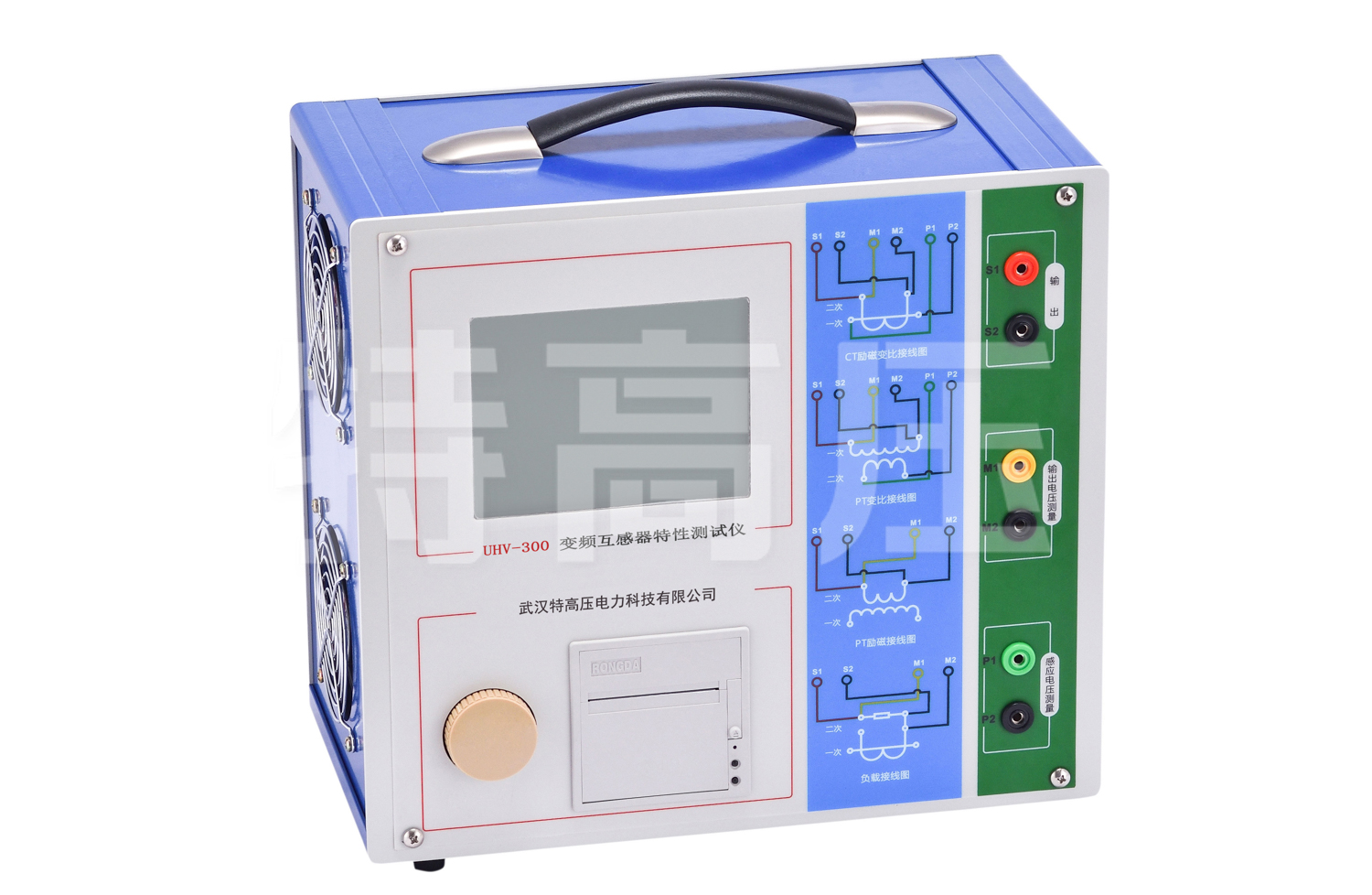

产品图集
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
