用于架空输电线路发生长久性接地(短路)或断路(开路)时测量故障点的专用仪器
参考标准：DL/T 849.1-2004
- 自带电池交直流两用
- 具有图形和数字显示功能，操作方便
- 关键部件全部采用进口元件，保证测试结果精准度
注：关于产品购买、技术维护等服务，欢迎致电!

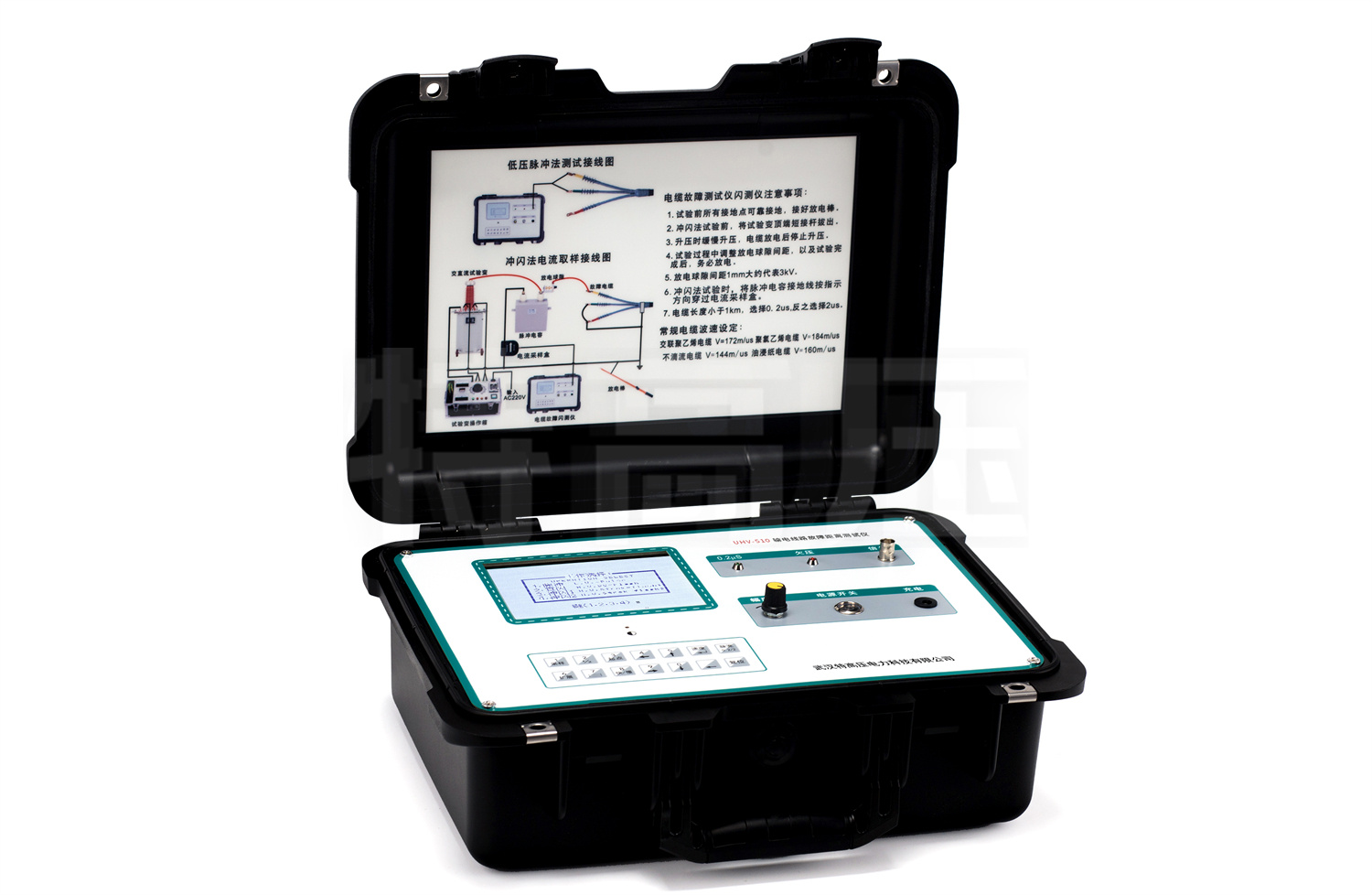

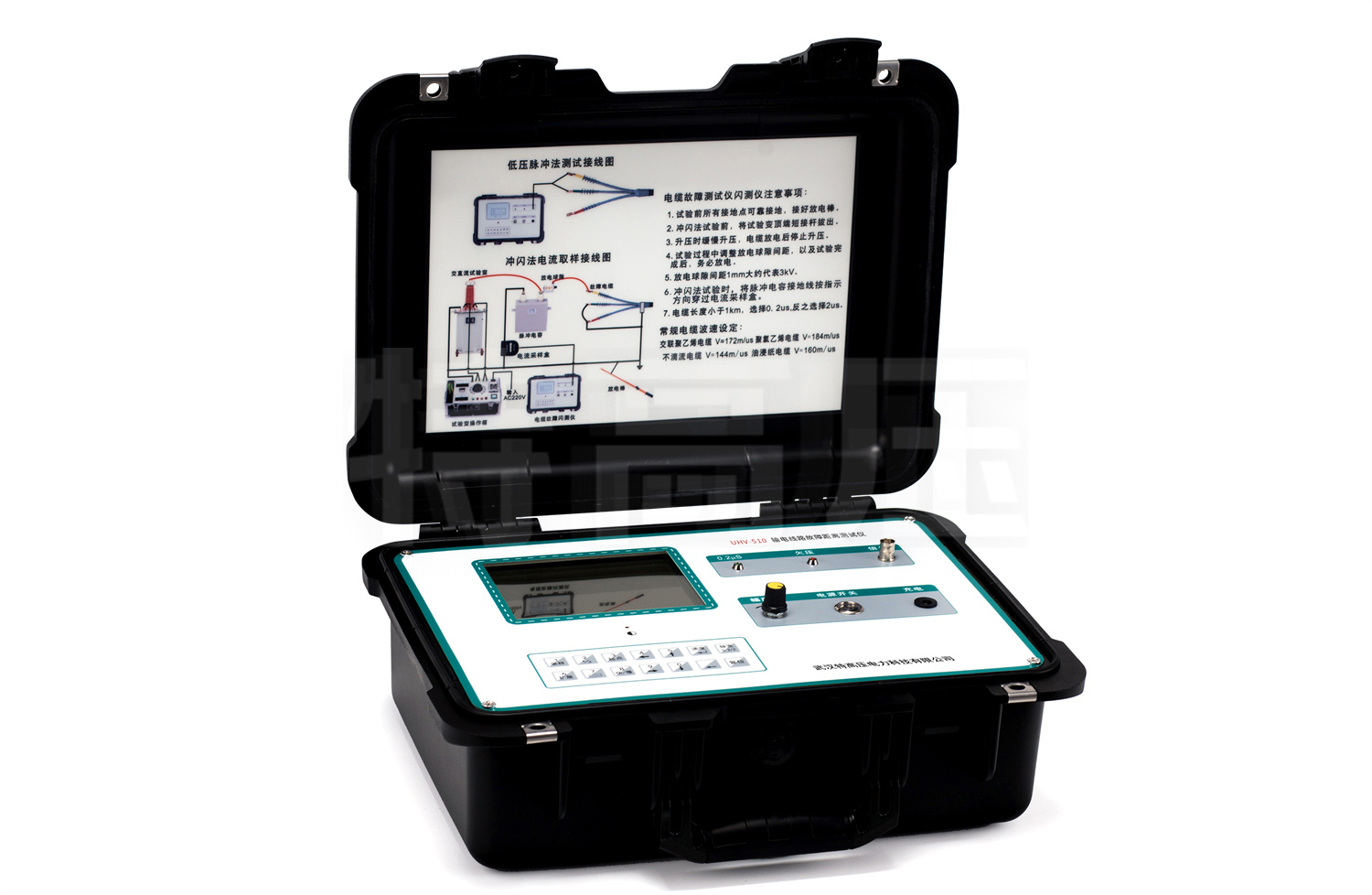

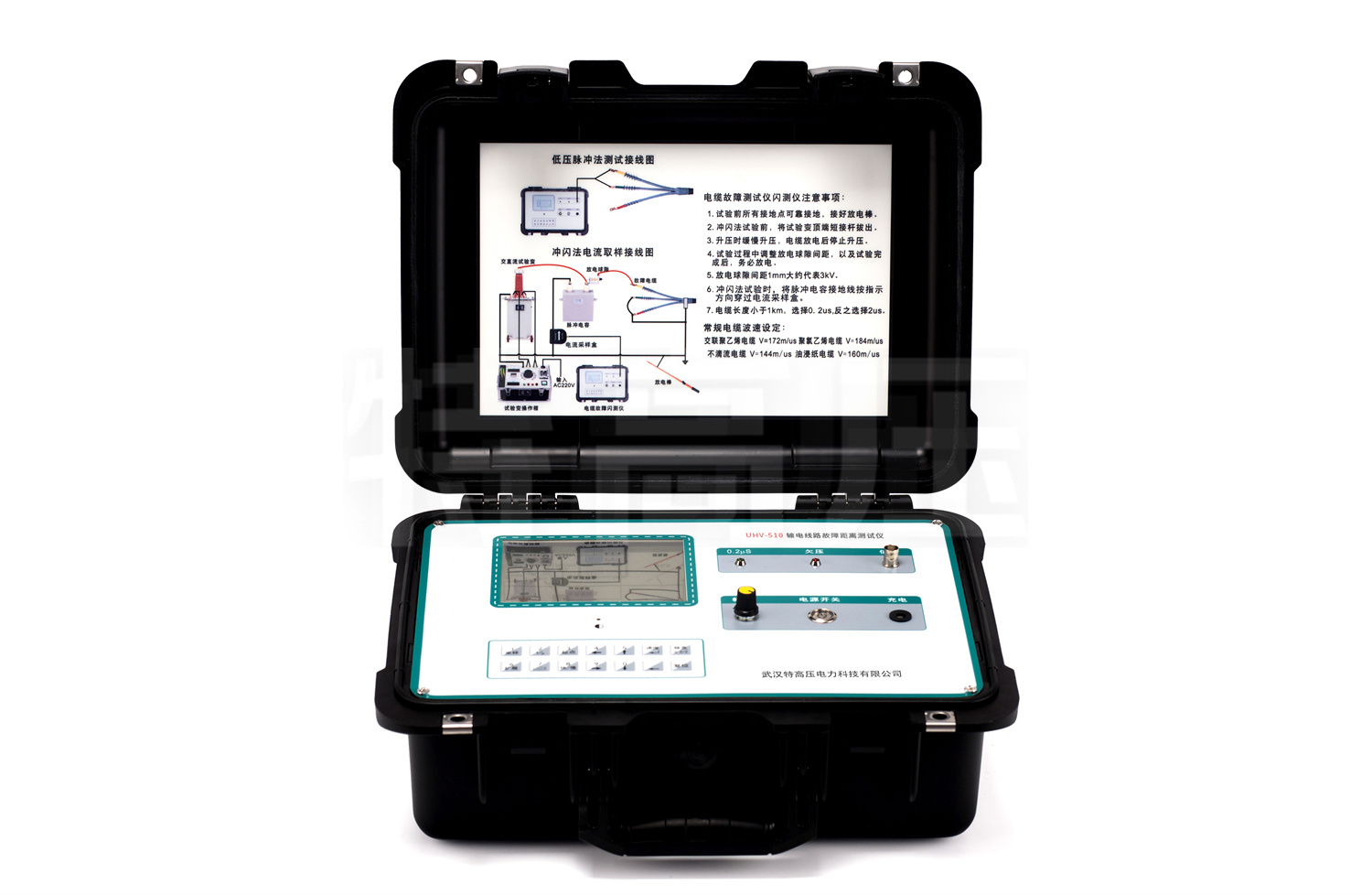

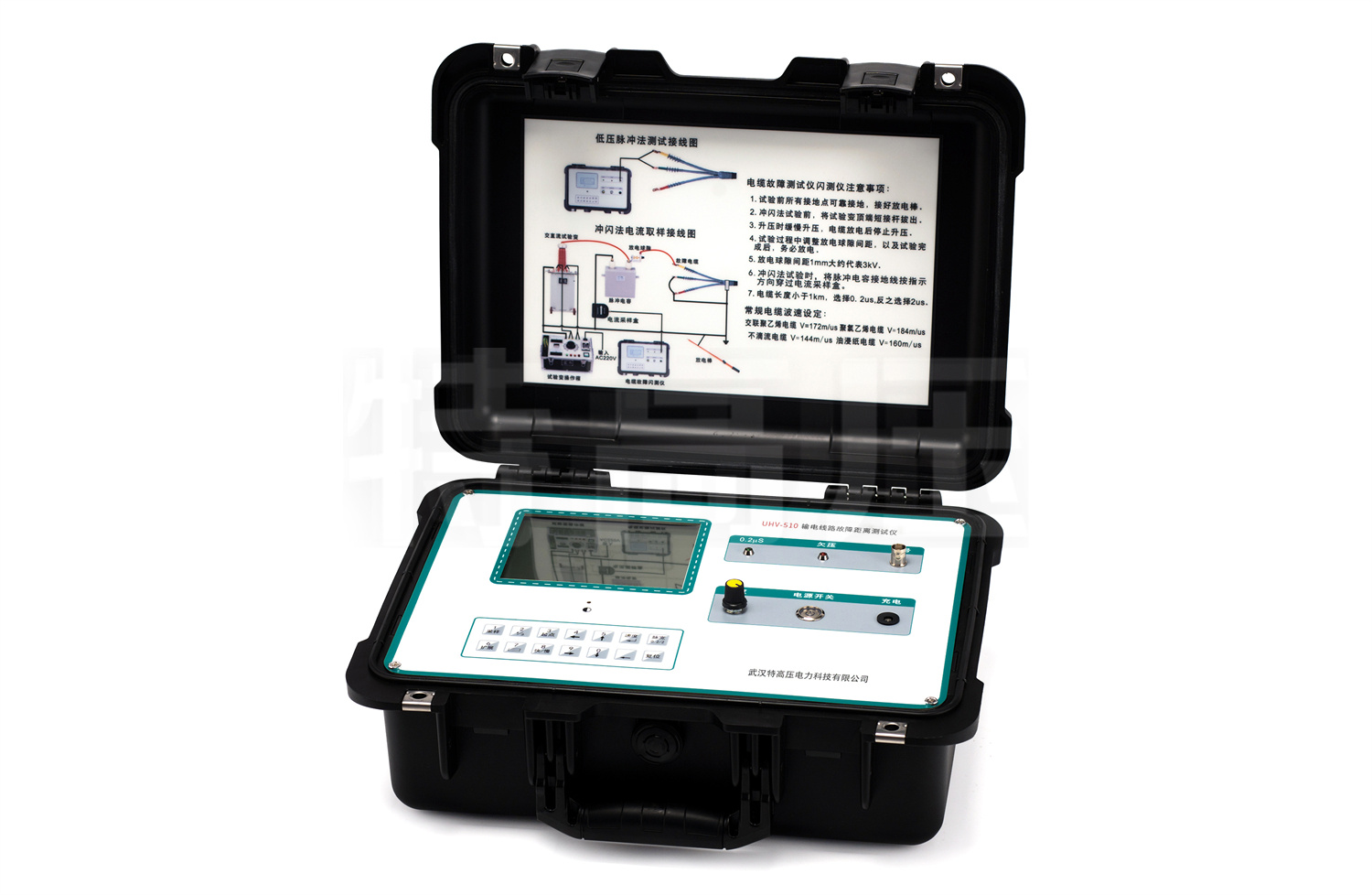

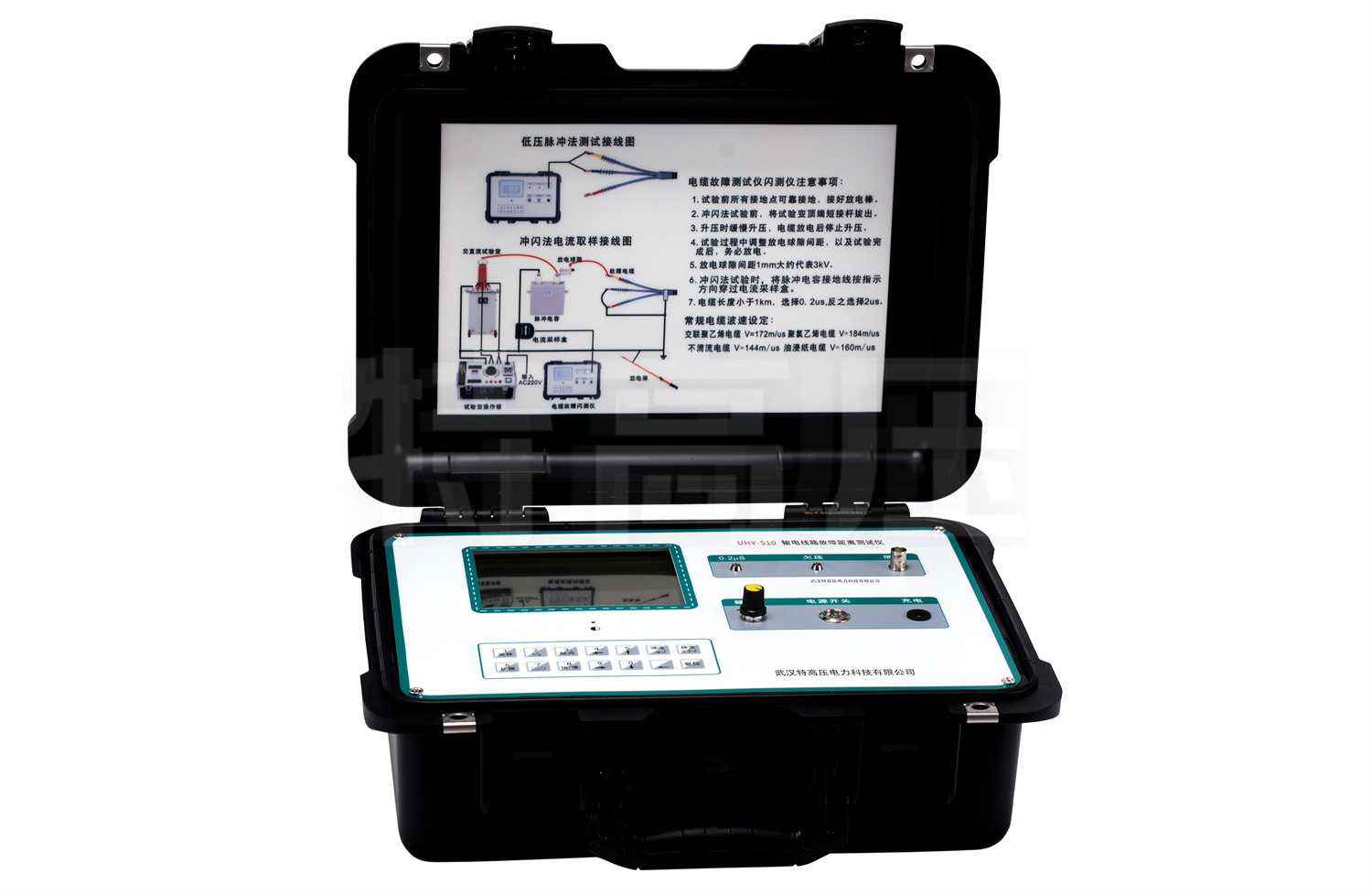

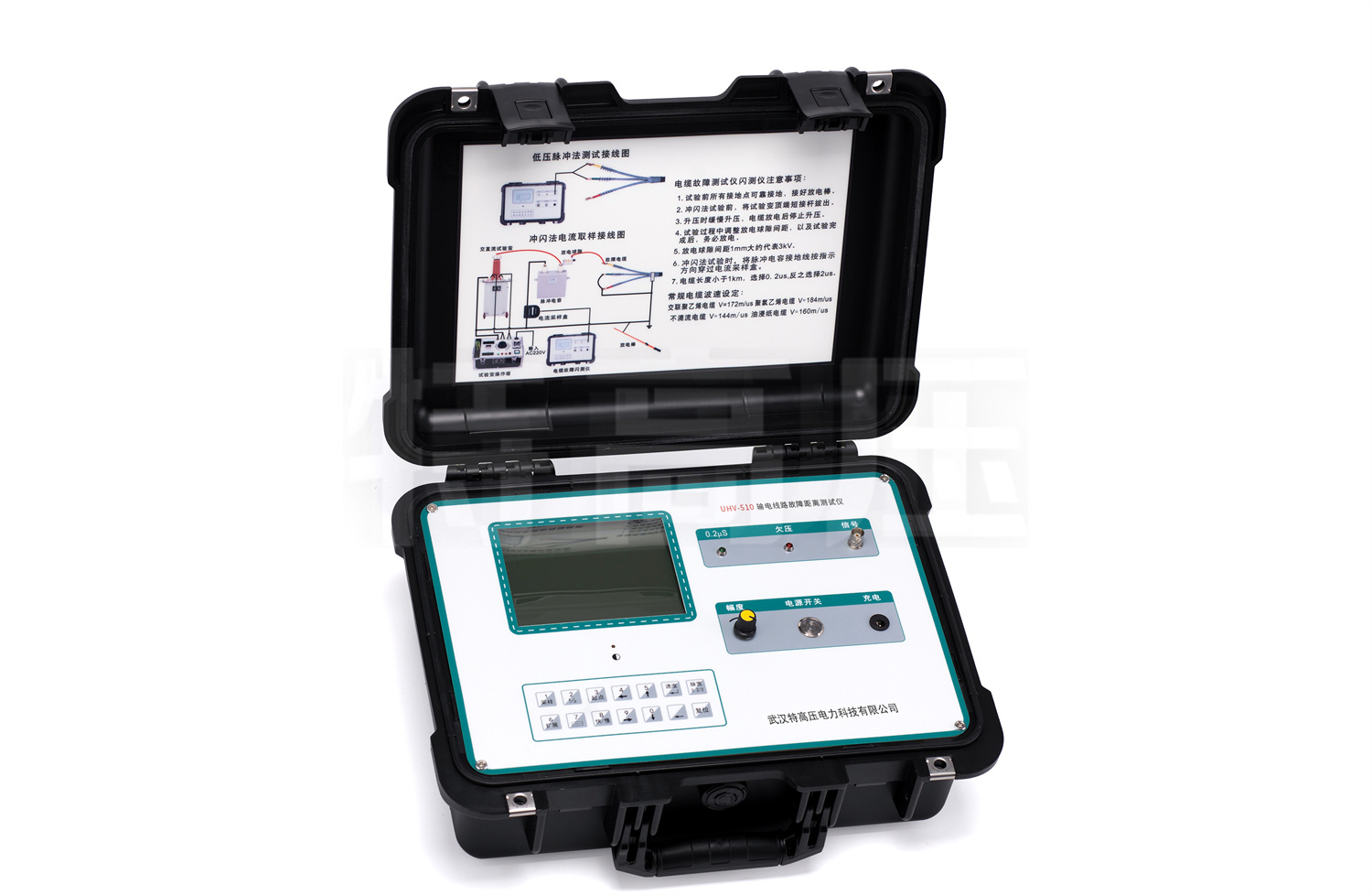

本仪器是用于架空输电线路发生长久性接地(短路)或断路(开路)时，测量故障点到测量点(变压器)的距离。
本仪器适用于10kV及以上各电压等级的架空输电线，当发生故障时，只要在变电站内对故障线路进行测试，就可准确地测出故障距离，确定故障杆塔，便于抢修人员快速查找故障，缩短抢修时间。
本仪器必须在线路停电的基础上才能使用，它具有体积小，携带方便，自带电池交直流两用，具有图形和数字显示功能，操作方便。
产品别称：WG-16C输电线路故障距离测试仪、线路故障距离测试仪、线路故障测试仪
产品参数
技术参数
| 环境温度 | －10℃～40℃ | |
| 测量误差 | 粗测误差±1% | |
| 测试距离 | 最长不小于16km | |
| 最短测试距离（盲区） | 1～3m | |
| 采样速率 | 25MHz | |
| 电源与功耗 | 交流或机内直流供电 | |
| AC 220V±10% | 功耗不大于10W | |
| DC 6V/7AH | 功耗不大于6W | |
| 机内发送脉冲宽度与幅度 | 0.2μs， 100～120V | |
| 2μs， 150～160V | ||
| 工作方式 | 低压脉冲、直流高压闪测及冲击高压闪测法 | |
| 显示分辨率 | V/50米、V为传播速度m/μs | |
| 显示方式 | 320×240 LCD液晶带背光显示 | |
| 质 量 | 6kg | |
| 体 积 | 500×300×195mm3 | |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
闪测仪
- 1、使用范围广：用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆，市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪络性故障。亦可用于测量电缆长度以及测量电波在电缆中的传播速度。
- 2、携带方便：主机采用锂电池供电、轻巧、便于携带、方便野外测试和矿井电缆测试。
- 3、人机界面友好：采用了大屏幕320×240点阵汉字图形界面，高亮度图形清晰美观，操作简单，抗干扰性强。

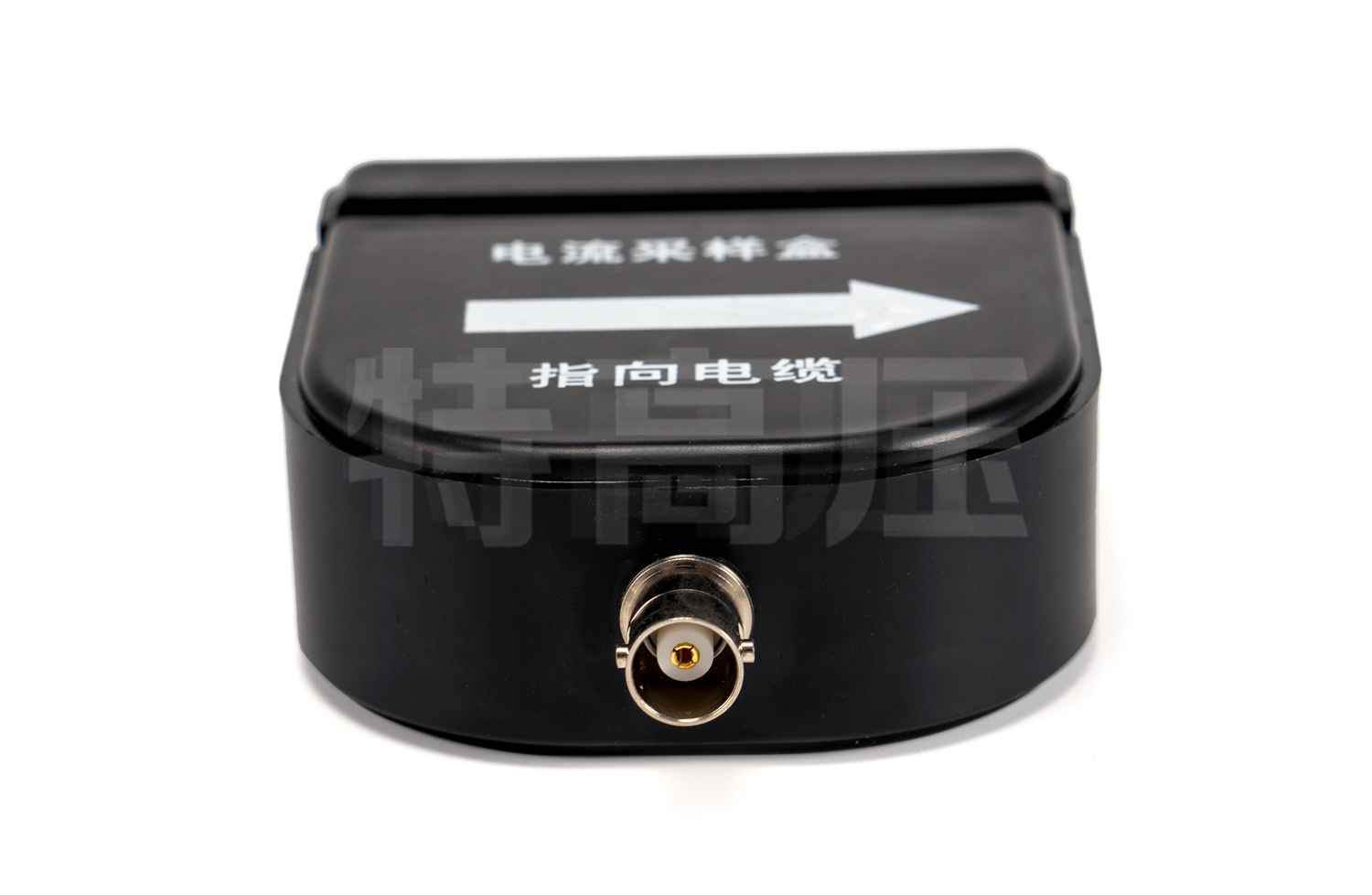

- 4、安全可靠：采用新型电流取样器，一种全新的取样方法，具有接线简单，波形直观容易分析，与高压完全隔离，对主机、操作人员绝对安全的特点。
- 5、高品质：关键部件全部采用进口元件，保证测试结果精准度。
- 6、外观精美：采用坚固且耐磨性强的材料，使仪器的整体质感和使用寿命更长。
