用于嘈杂的工业现场快速的检测出可能的带压气体泄漏和真空泄漏
- 频率范围扩展到超声波频率，通过超声波精确定位现场问题
- 应用于电力系统中，可以帮您快速排查潜在的局部放电故障点
- 整机采用铝合金壳体，坚固耐用，能够适应复杂多变的工作环境
注：关于产品购买、技术维护等服务，欢迎致电!
产品简介
产品参数
产品特征
产品图集
资质证书
联系我们

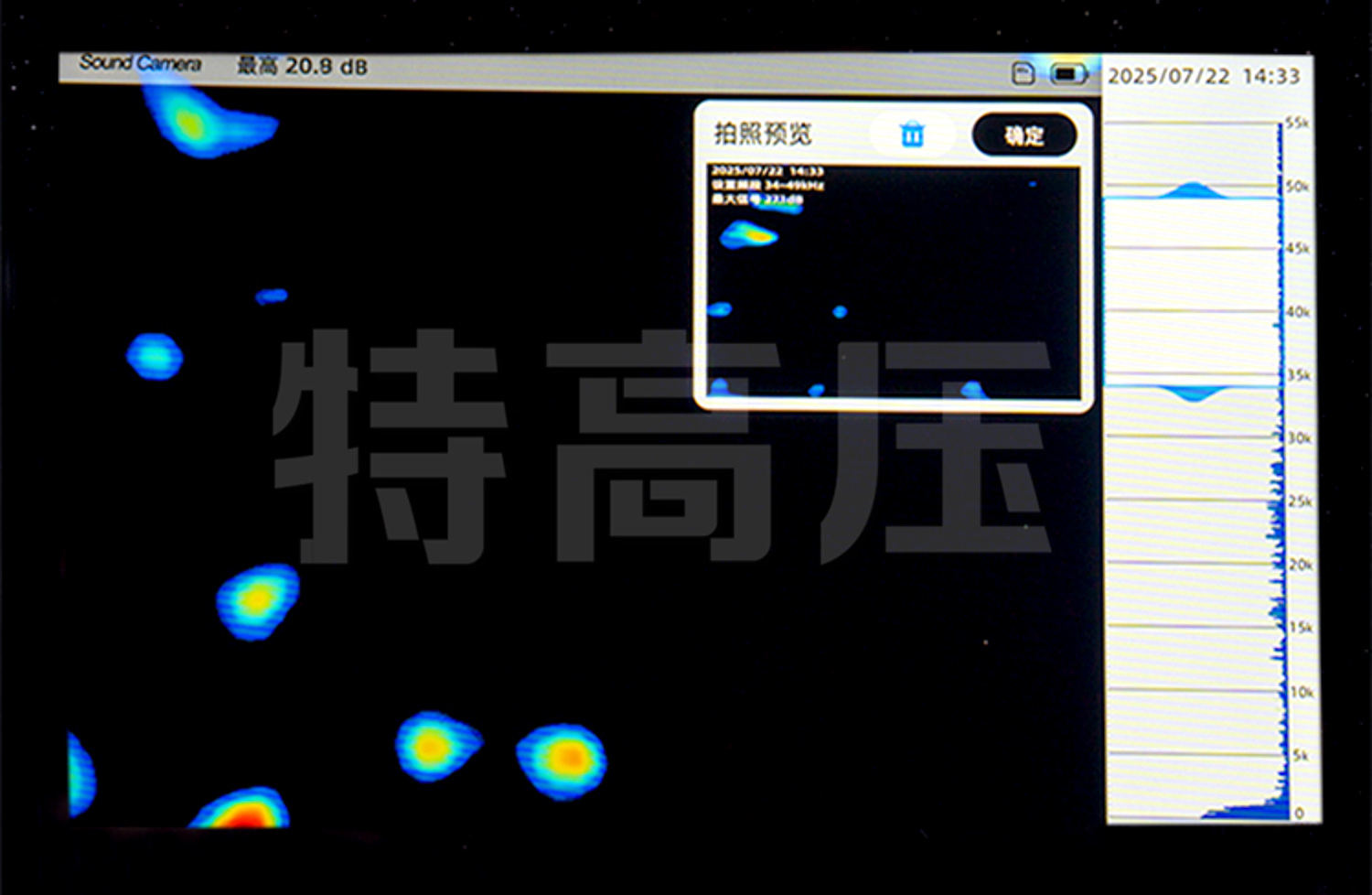

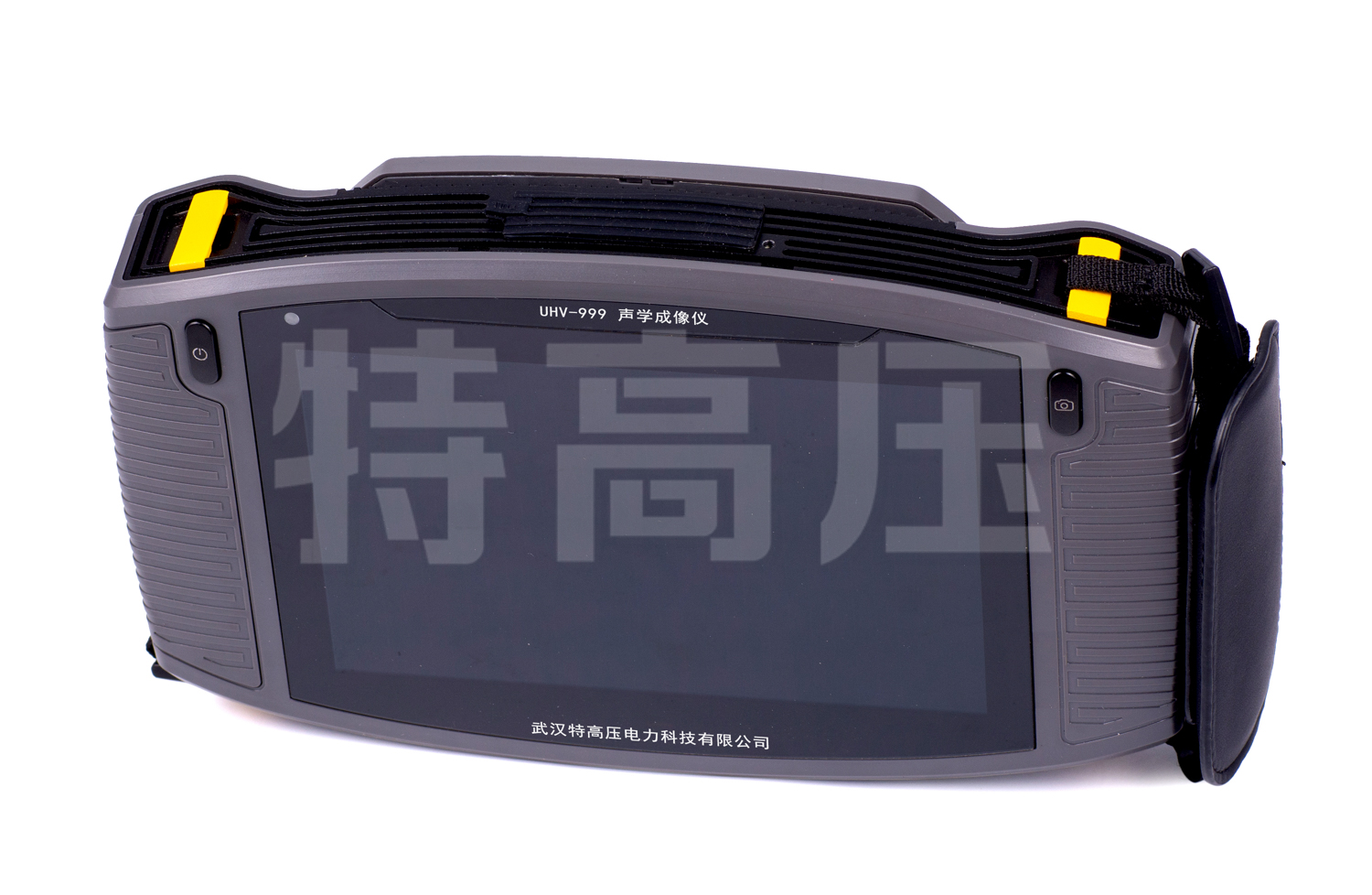

本产品是一款手持式的声学成像仪，使用128个麦克风阵列，通过波束成形技术形成非常精确的声学图像，并配合高清摄像头实时采集视频画面，通过将声源分布数据同视频图像进行声像融合，把变化的声源动态的呈现在显示屏上。用户能准确知晓声音从哪里发出，从背景噪音中分离出需要观的声源。
本产品可定位到人耳听不到的声源，频率范围扩展到超声波频率，通过超声波精确定位现场问题。
本产品能够帮助您在嘈杂的工业现场快速的检测出可能的带压气体泄漏和真空泄漏；应用于电力系统中，可以帮您快速排查潜在的局部放电故障点。
整机采用铝合金壳体，坚固耐用，能够适应复杂多变的工作环境。设备操作简单便捷，快速上手，仅需要调节测试频率范围、灵敏度动态范围等参数即可满足绝大多数测试需求。
当设备开启时，散热器（参见下图）会变热。触碰时请小心，长时间触碰可能导致灼伤。
保护相机镜头和麦克风阵列免受任何异物、灰尘或液体的影响。
产品别称：声学成像仪
产品参数
技术参数
| 机械与环境 | ||
| 尺寸 | 246×150×46mm | |
| 重量 | 1200g | |
| 防护等级 | IP5X | |
| 操作/存储温度 | -20℃~ 50℃ | |
| 操作/存储湿度 | 10% ~ 95% | |
| 充电温度 | 0℃~50℃ | |
| 语言 | 中文、英文 | |
| 电源 | ||
| 电池容量 | 3450mAh（可使用4小时，取决于环境条件） | |
| 额定电压 | 14.4V | |
| 充电功率 | 16W | |
| 电池 | 可换锂电池，支持PD快充协议 | |
| 红外模块*选配 | ||
| 参数 | 分辨率640 × 512 | |
| 红外波段 | 14.4V | |
| 热灵敏度（NETD） | 25mK@25℃ | |
| 测温范围 | -20℃-650℃ | |
| 对焦方式 | 手动调焦 | |
| 测温距离 | 0.3-15m | |
| 测温精度 | ±2℃或者±2% | |
| 视频帧率 | 25fps | |
| 显示 | ||
| 显示屏 | 尺寸7″，亮度可调 | |
| 输入方式 | 电容式触摸屏 | |
| 开机指示灯 | 绿色LED指示灯 | |
| 图形分别率 | 1280x800 | |
| 视频帧率 | 25fps | |
| 光学 | ||
| 摄像头像素 | 800万像素 | |
| 摄像头视角 | 62°*48° | |
| 摄像头焦距 | 固定焦距3.04mm | |
| 声学 | ||
| 麦克风阵列 | 128通道MEMS数字麦克风 | |
| 带宽 | 2kHz ~ 55kHz，可扩展 | |
| 灵敏度 | -25dBFS(94dB,SPL,@1kHz) | |
| 信噪比 | 64.3dB(94dB,SPL,@1kHz) | |
| 声像图视角 | 62°*48° | |
| 声压级范围 | ||
| 采样率 | 96kHz | |
| 声波更新率 | 25fps | |
| 通讯与存储 | ||
| 内部存储 | 8G，仅用于应急存储 | |
| 外部存储 | 拓展 TF 卡，支持 128G存储空间 | |
| 音频输出 | 3.5mm耳机接口 | |
| 蓝牙 | 支持 | |
| WIFI | 支持 | |
| USB端口 | USB 3.0 Type-C | |
| 耳机接口 | 3.5mm | |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，讲追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、精准声学成像：采用 128 通道 MEMS 数字麦克风阵列，通过波束成形技术形成精确声学图像，配合 800 万像素高清摄像头实现声像融合，动态呈现声源分布，可从背景噪音中分离目标声源。
- 2、宽频检测能力：带宽覆盖 2kHz~55kHz 且可扩展，能定位到人耳听不到的超声波频率范围，精准检测带压气体泄漏、真空泄漏及电力系统局部放电故障点。
- 3、多模式记录：支持拍照、视频模式，配备大容量 TF 卡（最高支持 128G），方便现场数据灵活记录与快速导出上报。
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
