在测距完成后须使用数字式多功能电缆故障定点仪进行精确定点
参考标准：GB50150_DLT596
- 自动选择合适的范围和增益，给出故障位置，测试更简单
- 自动分析故障波形的特征波形，给出可能的故障位置
- 对波形进行缩放时，同时显示全局波形，定标测距更方便
注：关于产品购买、技术维护等服务，欢迎致电!
产品简介
产品参数
产品特征
产品图集
资质证书
联系我们

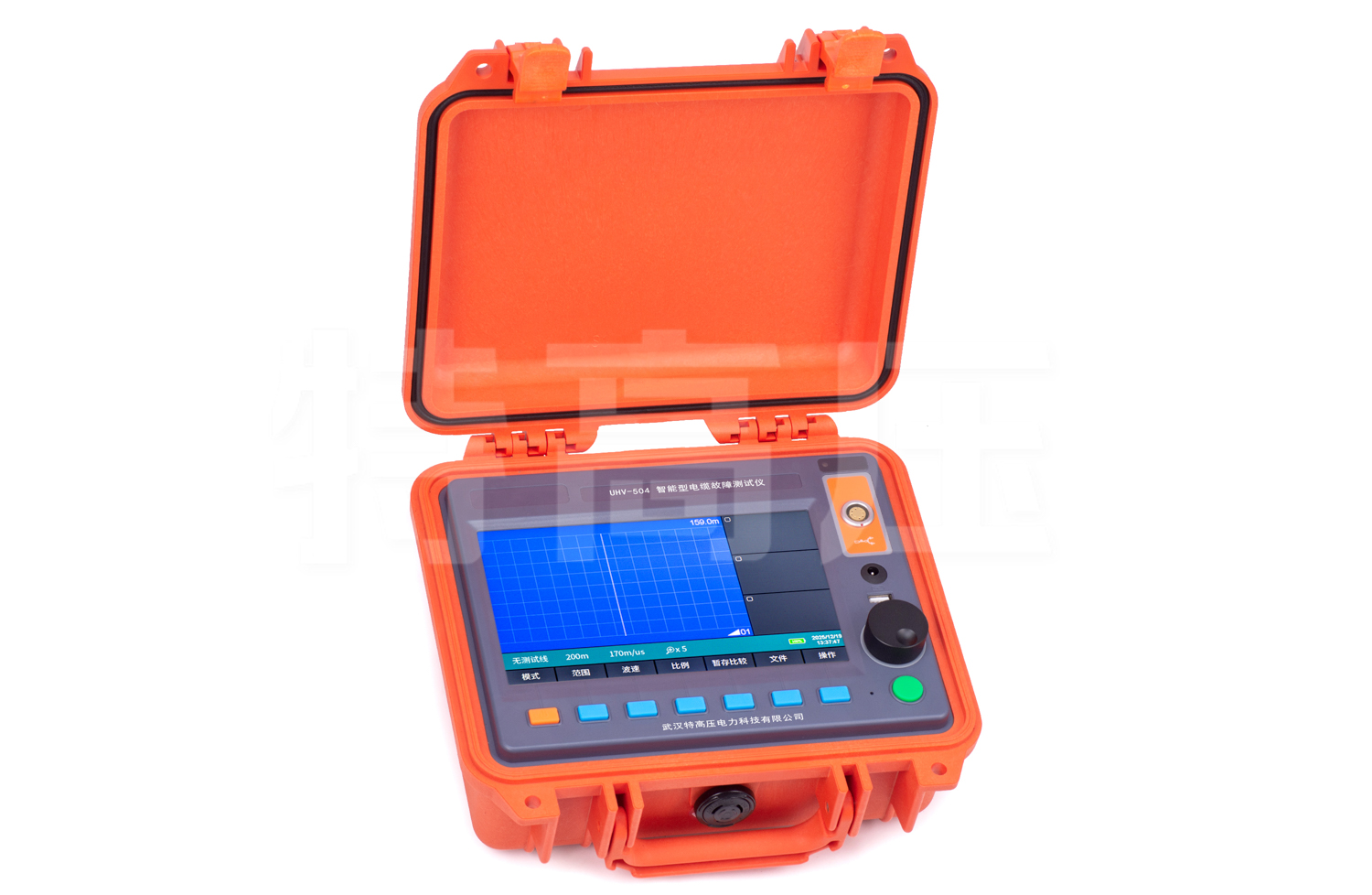

电力电缆故障测距仪，用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。
低压脉冲方式可以独立使用；在脉冲电流方式下需要和高压信号发生器配合使用；在多次脉冲方式下还须和电缆测试多次脉冲耦合器配合；在测距完成后须使用数字式多功能电缆故障定点仪进行精确定点。它们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。
产品别称：智能型电缆故障测试仪
产品参数
技术指标
| 工作模式 | 低压脉冲、脉冲电流、多次脉冲 |
| 信号增益调节范围 | 70dB |
| 低压脉冲发射电压 | 30V |
| 测量误差 | 4.±（0.5%×L+1m）,L≥20m |
| 低压脉冲发射脉冲宽度 | 5.40ns~20.5us |
| 5.40ns~20.5us | 0.1m |
| 最大采样频率 | 400MHz实时采样 |
| 最大测距范围 | 100km |
| 波速设定范围 | 100m/us~300m/us |
| 测距盲区 | 2m |
| 波形保存数量 | 100条 |
| 通讯接口 | USB,蓝牙(选配) |
| 电源 | 锂离子电池组，标称电压7.4V,6000mAh。 |
| 电池供电时间 | 使用充满电的聚合物锂离子电池，可以连续使用10小时以上(随着电池的老化，连续使用时间会相应缩短)。 |
| 充电器 | 输入AC220V，50Hz，充电电流2A，充电时间6小时 |
| 体积 | 274×218×81mm |
| 质量 | 主机2.6kg |
| 使用条件 | 温度：-10℃～+40℃ |
| 湿度：5％～90％RH（25℃） | |
| 海拔：h<4500m |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。
- 2、脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。
- 3、多次脉冲法：世界上最先进的测距方法，是二次脉冲法的改进。波形明确易于识别，测距精度高。
- 4、国内同类仪器最高采样频率，与国际最高水平接轨。
- 5、提供最高0.1m的测距精度，测量盲区小，对近端故障和短电缆特别有效。
- 6、自动选择合适的范围和增益，给出故障位置，测试更简单。
- 7、仅支持低压脉冲模式。
- 8、自动分析故障波形的特征波形，给出可能的故障位置。
- 9、界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。
- 10、支持低压脉冲和脉冲电流波形比较功能，故障距离多方位验证，判断更准确。
- 11、对波形进行缩放时，同时显示全局波形，定标测距更方便。
- 12、触摸按键，操作更加灵活，具有手势操作功能。
- 13、可以对光标进行拖拽，双击操作，定位更加简单、方便。
- 14、波形清晰，尤其在多次脉冲测试中，多个波形采用不同颜色，更易于识别。
- 15、支持背光亮度自动调整功能。
- 16、可在机内存储大量波形。
- 17、可以和计算机（台式机或笔记本机）连接，进行联机通讯。
- 18、提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。
- 19、仪器在1分钟内无操作时，将减弱背光；30分钟无操作，将自动关机，以减少电量消耗。
- 20、内置锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。
- 21、工作时间长：使用充满电的锂离子电池，仪器能连续工作≥10小时。
- 22、坚固机壳，质轻便携。

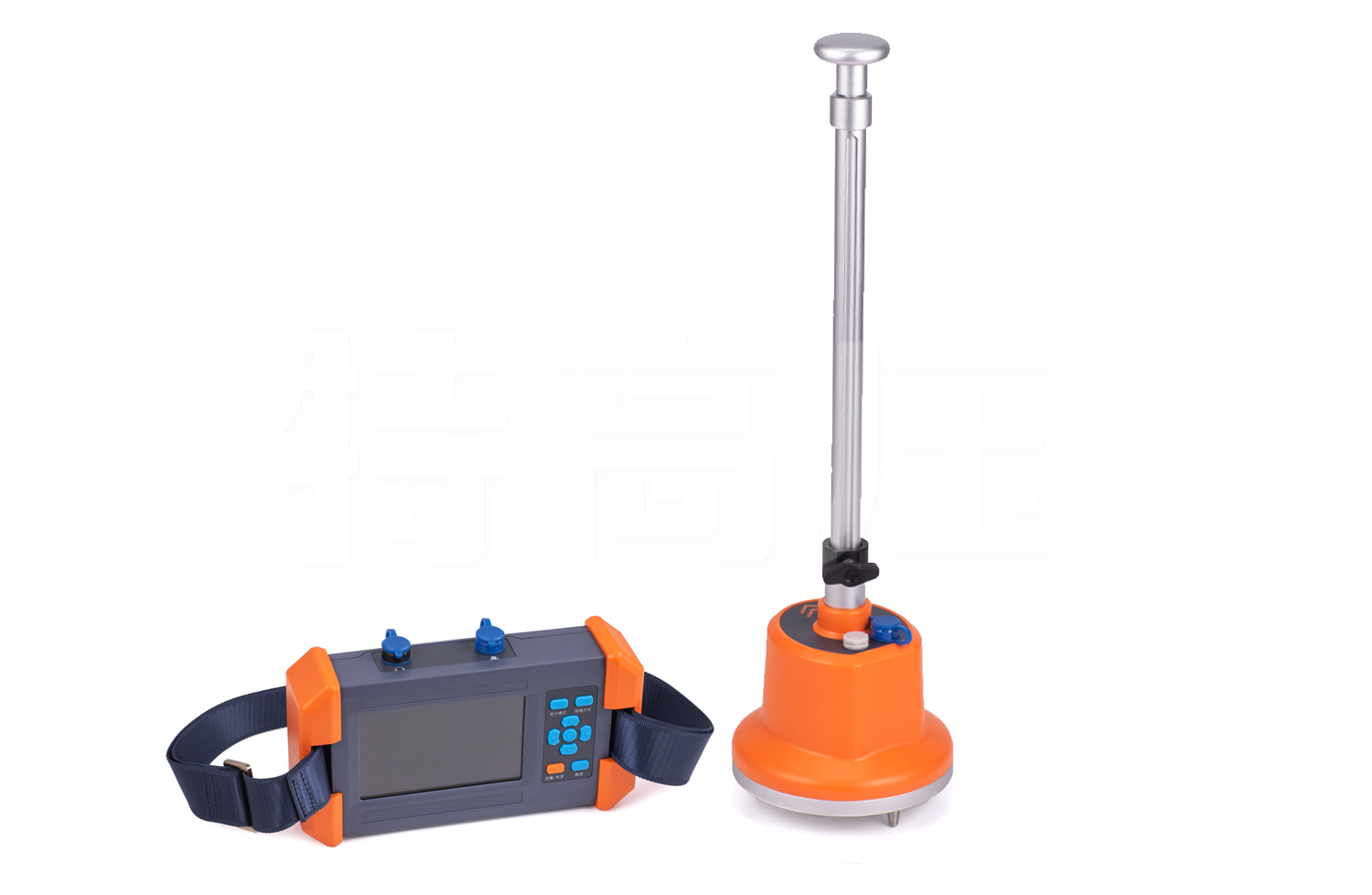

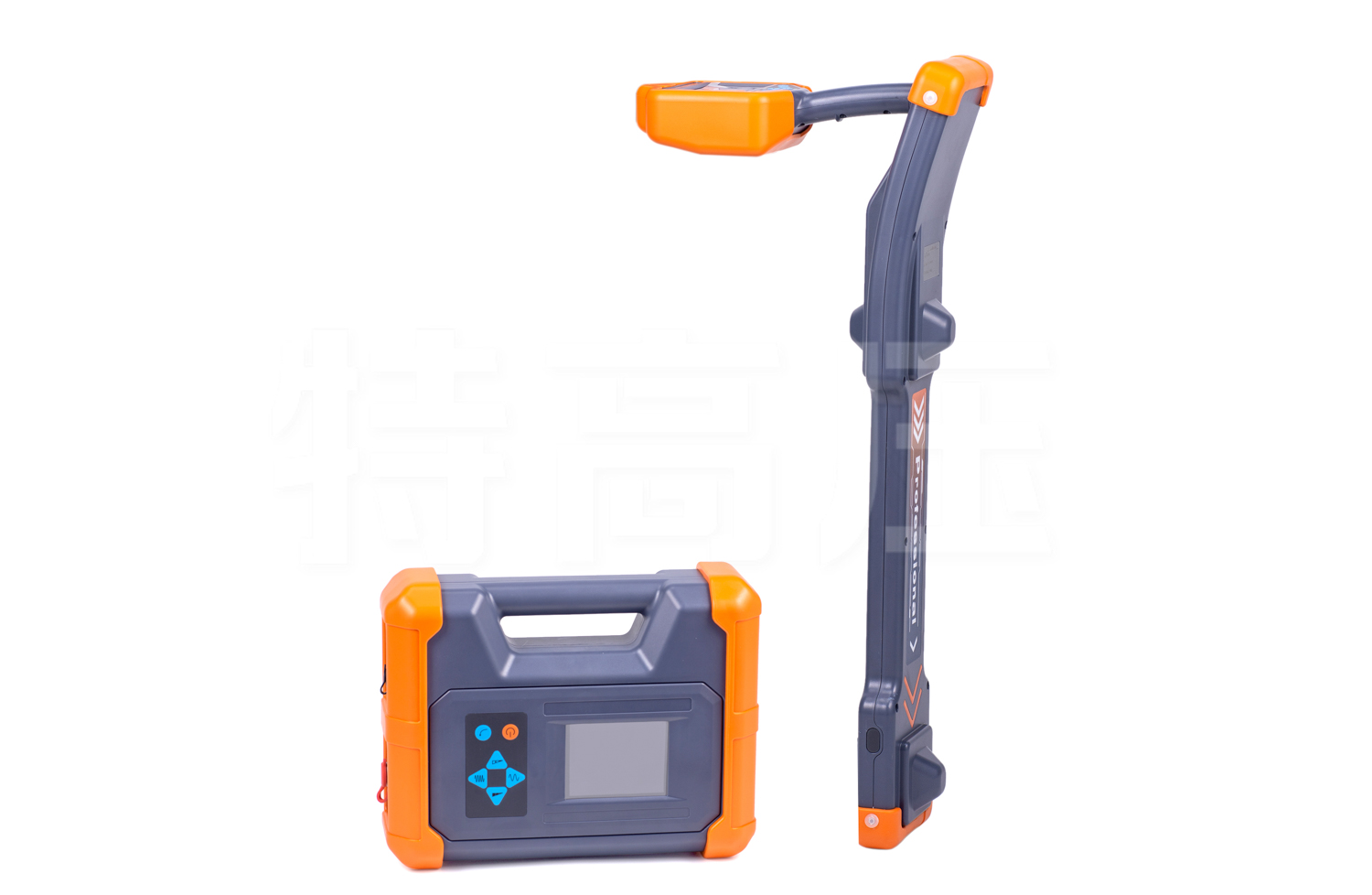

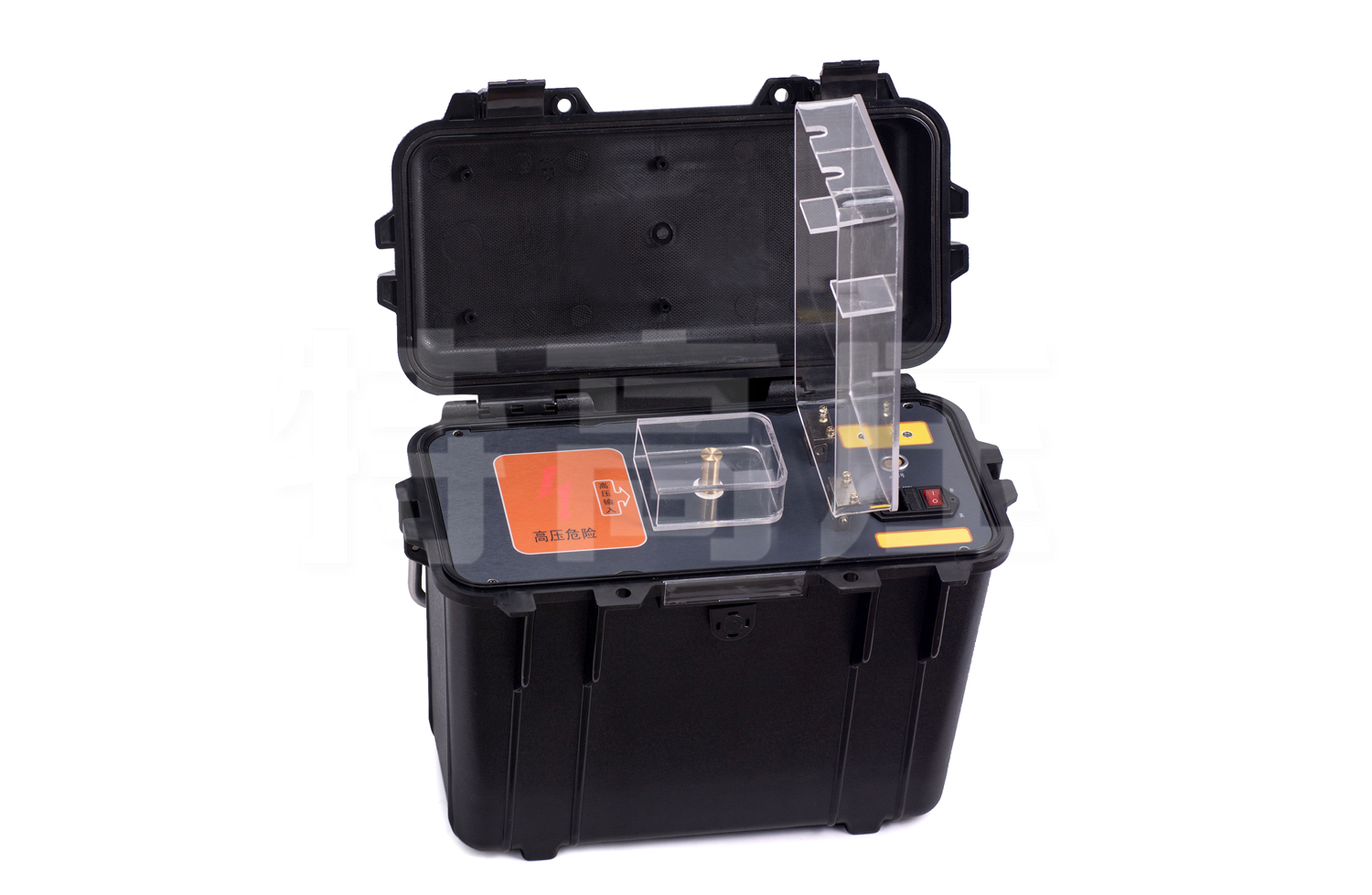

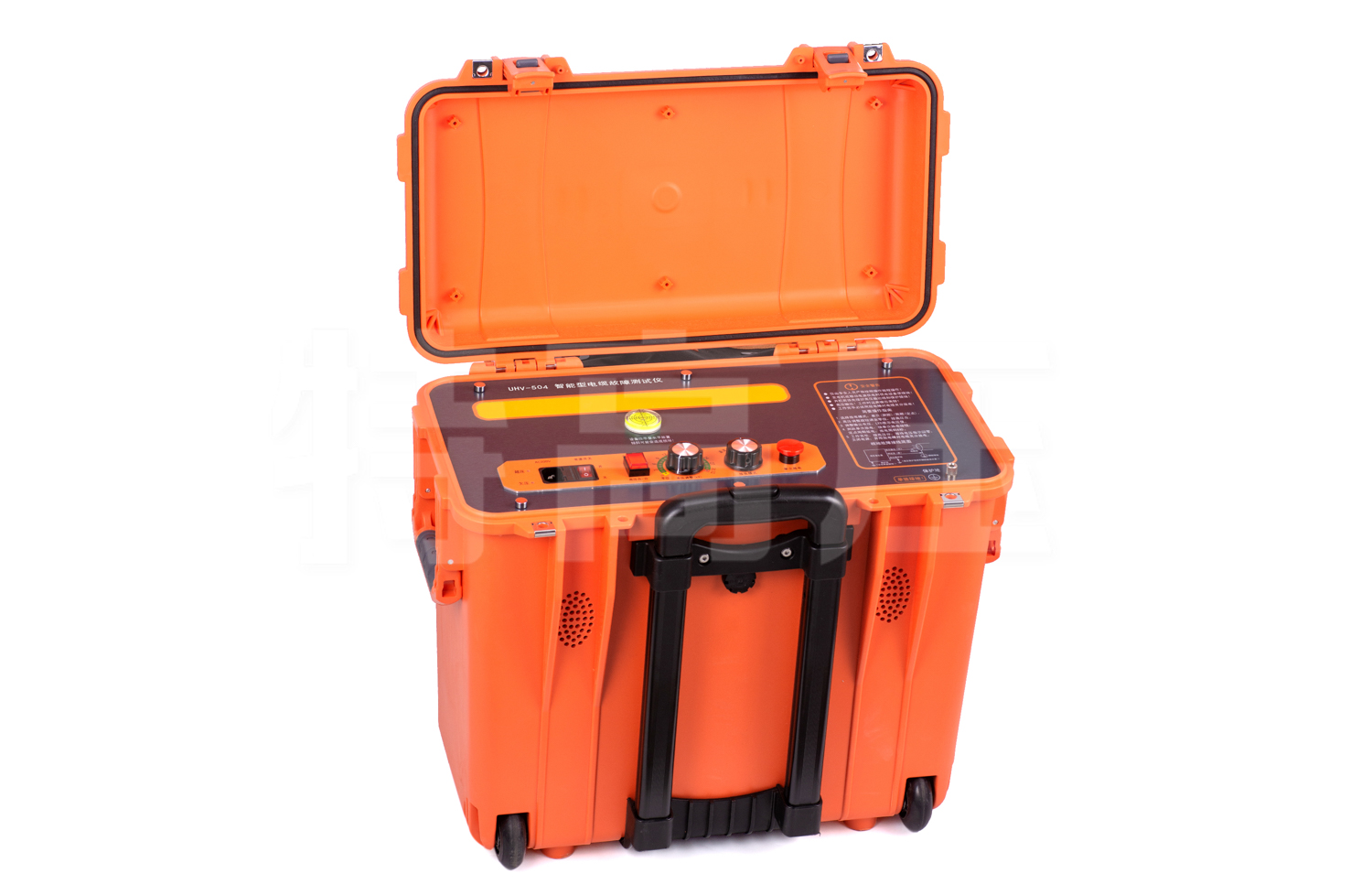

产品图集
产品附件图
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
