用来检测电力器件的电气绝缘强度和泄漏电流
参考标准：DL/T 848.1-2019，DL/T596-2021，GB11032-2020，GB/T 16927.1-2011，DL/T474.2-2018，GB50150-2016
- 过压整定选用数字拨码开关，操作简单并具有较高的整定精度
- 高精度0.75U功能按钮，利于氧化锌避雷器的测试
注：关于产品购买、技术维护等服务，欢迎致电!
产品简介
产品参数
产品特征
操作视频
产品图集
资质证书
联系我们
直流高压发生器是根据中国最新电力行业标准DL/T 848.1-2019《高压试验装置通用技术条件 第1部分：直流高压发生器》设计制造的新一代便携式高压检测仪器，专门用来检测电力器件的电气绝缘强度和泄漏电流。
本仪器采用中频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。使用进口大功率IGBT器件及其驱动技术，消除开关干扰，实现直流高压发生器的高品质和便携性。增加无线微安表，适应远距离测量场景，同屏显示高压端低压端电流，选用进口中频高压整流二极管，使倍压筒更加小巧轻便，提升整机效率。根据EMI电磁干扰和EMC电磁兼容理论，采用屏蔽、隔离和接地等措施，提升整机安全性。仪器保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，动作迅速可靠，有效保障人身及设备安全。过压整定选用数字拨码开关，操作简单并具有较高的整定精度。高精度0.75U功能按钮，利于氧化锌避雷器的测试。
本仪器选用更为轻便的设计方案：倍压筒和主机放置在不同的机箱内，主机更为轻便，结合最新科技、选用最新器件，实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点，是高压测试行业的理想测试仪器。
产品别称：直流高压发生器、直高发、高压发生器、中频直流高压发生器、便携式直流高压发生器、智能型直流高压发生器、工频高压发生器、高压发生器直流高压发生器
产品参数
规格参数
| 规格参数 | 60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 | 200/2 | 200/3 | 200/5 | 300/2 | 300/3 | 300/5 | 400/2 | 400/3 | 400/5 |
| 输出电压(kV) | 60 | 60 | 60 | 120 | 120 | 120 | 200 | 200 | 200 | 300 | 300 | 300 | 400 | 400 | 400 |
| 输出电流(mA) | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 3 | 5 |
| 充电电流(mA) | 2.4 | 3.6 | 6 | 2.4 | 3.6 | 6 | 2.4 | 3.6 | 6 | 2.4 | 3.6 | 6 | 2.4 | 3.6 | 6 |
| 输出功率(W) | 120 | 180 | 300 | 240 | 360 | 600 | 400 | 600 | 1000 | 600 | 900 | 1500 | 800 | 1200 | 2000 |
| 控制箱质量(kg) | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 9.5 | 9.5 | 9.5 | 10.5 | 10.5 | 10.5 | 10.8 | 10.8 | 10.8 |
| 倍压筒质量(kg) | 2.6 | 2.6 | 2.6 | 3 | 3 | 3 | 22.5 | 22.5 | 22.5 | 24 | 24 | 24 | 33.5 | 33.5 | 33.5 |
| 倍压筒高度(mm) | Φ 100*440 | Φ 100*440 | Φ 100*440 | Φ 100*535 | Φ 100*535 | Φ 100*535 | Φ 120*970 | Φ 120*970 | Φ 120*970 | Φ 120*1200 | Φ 120*1200 | Φ 120*1200 | Φ 140*1600 | Φ 140*1600 | Φ 140*1600 |
| 纹波系数 | ≤1.0% | ≤2.0% | |||||||||||||
| 电压测量误差 | 1.0%±2个字 | ||||||||||||||
| 电流测量误差 | 1.0%±2个字 | ||||||||||||||
| 过压整定误差 | ≤1% | ||||||||||||||
| 0.75切换误差 | ≤1% | ||||||||||||||
| 电压稳定度 | 电源电压变化±10%时≤0.5% | ||||||||||||||
| 电源 | 单相交流50Hz 220V±10% | ||||||||||||||
| 工作方式 | 间断使用：额定负载30分钟 | ||||||||||||||
| 1.1倍额定电压使用：10分钟 | |||||||||||||||
| 工作环境 | 温度：-15℃～+50℃ | ||||||||||||||
| 相对湿度：室温为25℃时不大于90%（无凝露） | |||||||||||||||
| 海拔高度：2000米以下 | |||||||||||||||
| 结构特点 | 电气绝缘倍压筒 | ||||||||||||||
| 空气绝缘、无泄漏之虑 | |||||||||||||||
| 过压保护采用数字拨码开关，一目了然 | |||||||||||||||
| 便携式机箱，现场更方便 | |||||||||||||||
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、精度高、测量准确。控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
- 2、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口多圈电位器，升压过程平稳，调节精度高。
- 3、负极性输出、零位启动、连续可调、有过电压、过电流、接地保护等各种保护功能。自动保护电路功能强，保护完善可靠，操作安全。
- 4、采用最先进技术、工艺制造，率先应用中频倍压电路，采用最新的PWM中频脉宽调制技术和大功率IGBT器件，输出高压稳定度更高，纹波系数更小。
- 5、高精度0.75UDC1mA功能，为做氧化锌避雷器测量带来极大的方便。
- 6、过电压整定采用了数字拨码开关，能将整定电压值直观显示，显示数值单位为kV，一目了然。
- 7、故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，可快速完全关断直流主回路，从而最大的保护仪器不受损伤。
- 8、倍压筒采用新型材料，轻巧、坚固。底部设有四只内藏式支撑脚，使用时，拉开内藏式支撑脚可增加倍压筒的稳定性。外表涂特种绝缘材料，电气性能好，防潮能力强。

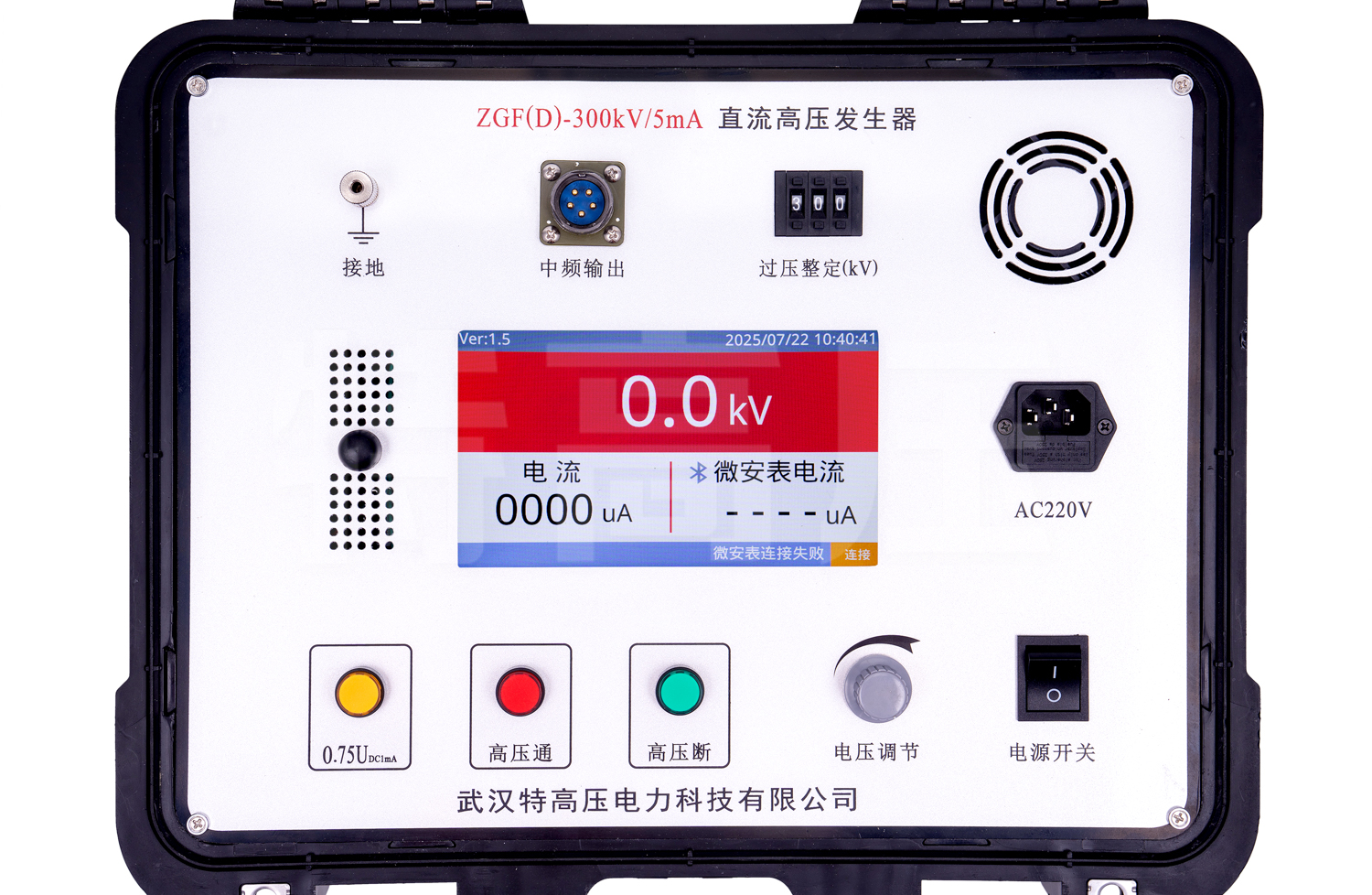

- 9、屏幕一体式设计：选用高分辨率，高亮度LED屏幕的设计方案，电压和电流，高压端电流同屏显示，便于观察记录，主机和倍压筒分别放置在不同的机箱内，使主机更加轻便。选用进口中频高压整流二极管，使倍压筒体积小巧，提升整机效率，便于携带。
- 10、无线微安表：微安表可与仪器远距离无线连接，精度高，传输速率快，便于远距离测试场景，将高压端电流直接显示在仪器上，便于对比观察。
- 11、机箱采用工程塑料机箱，体积小，重量更轻、更美观、更可靠、操作简单、功能齐全，便于野外使用。
产品视频

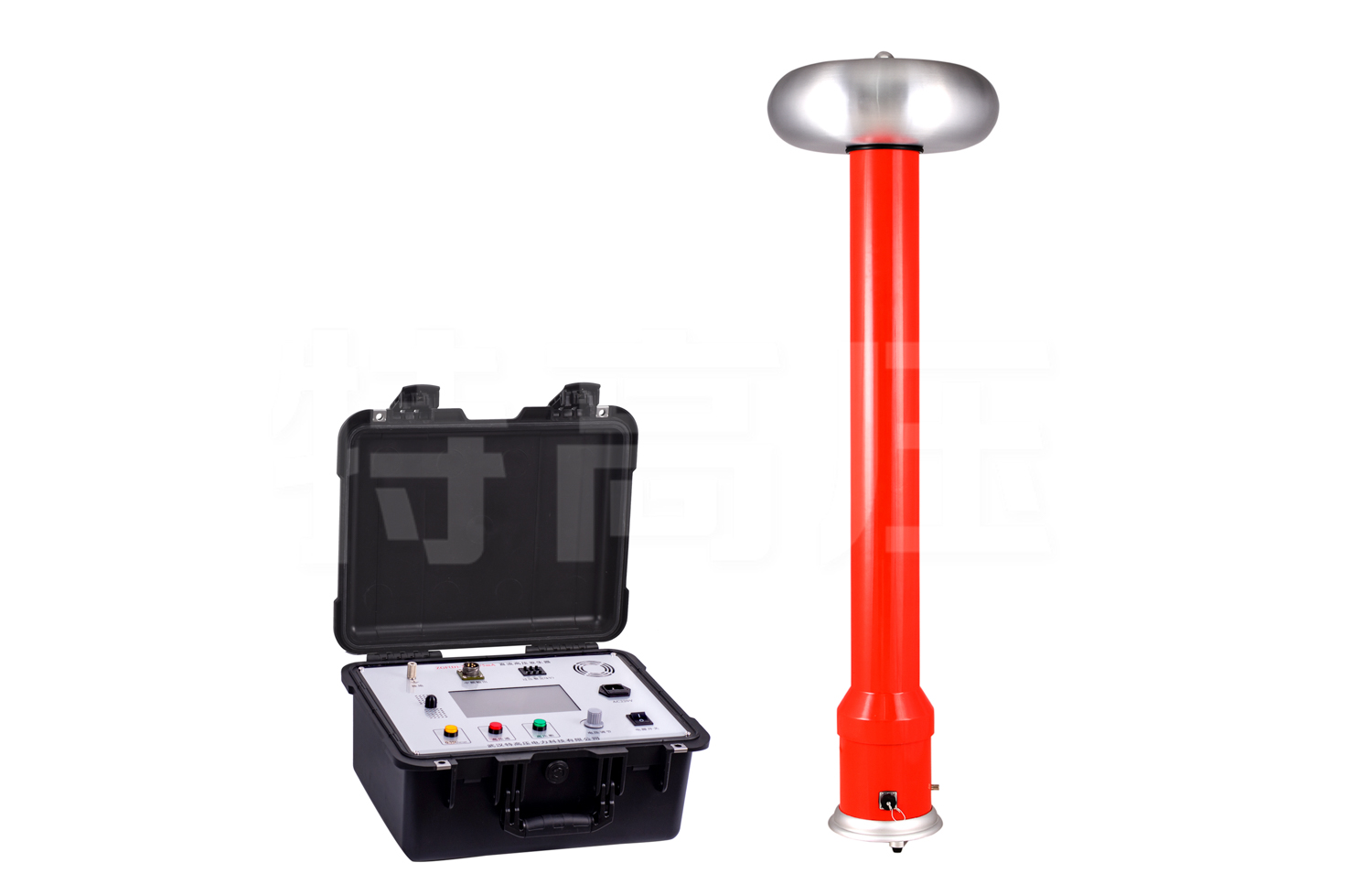

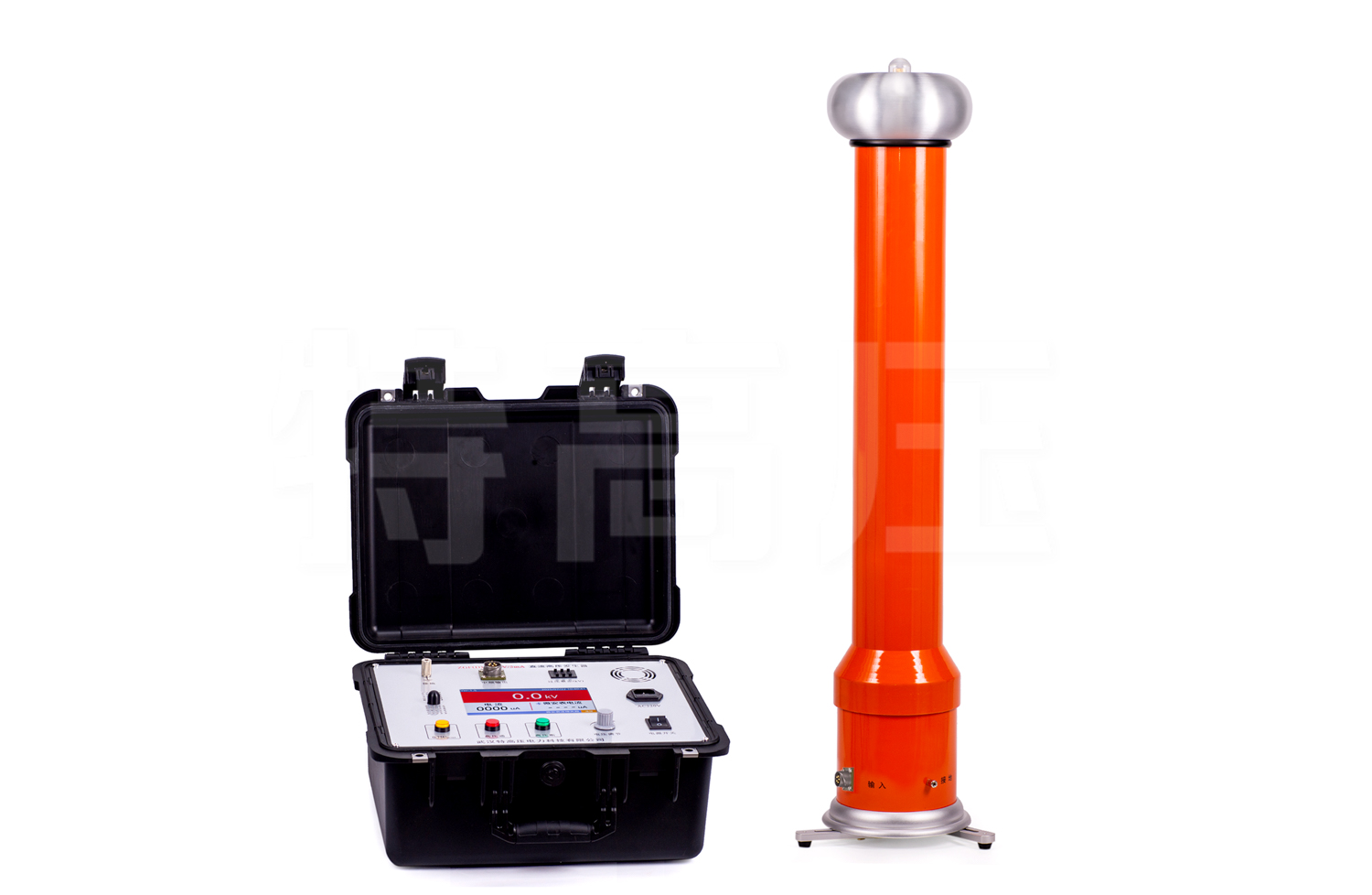

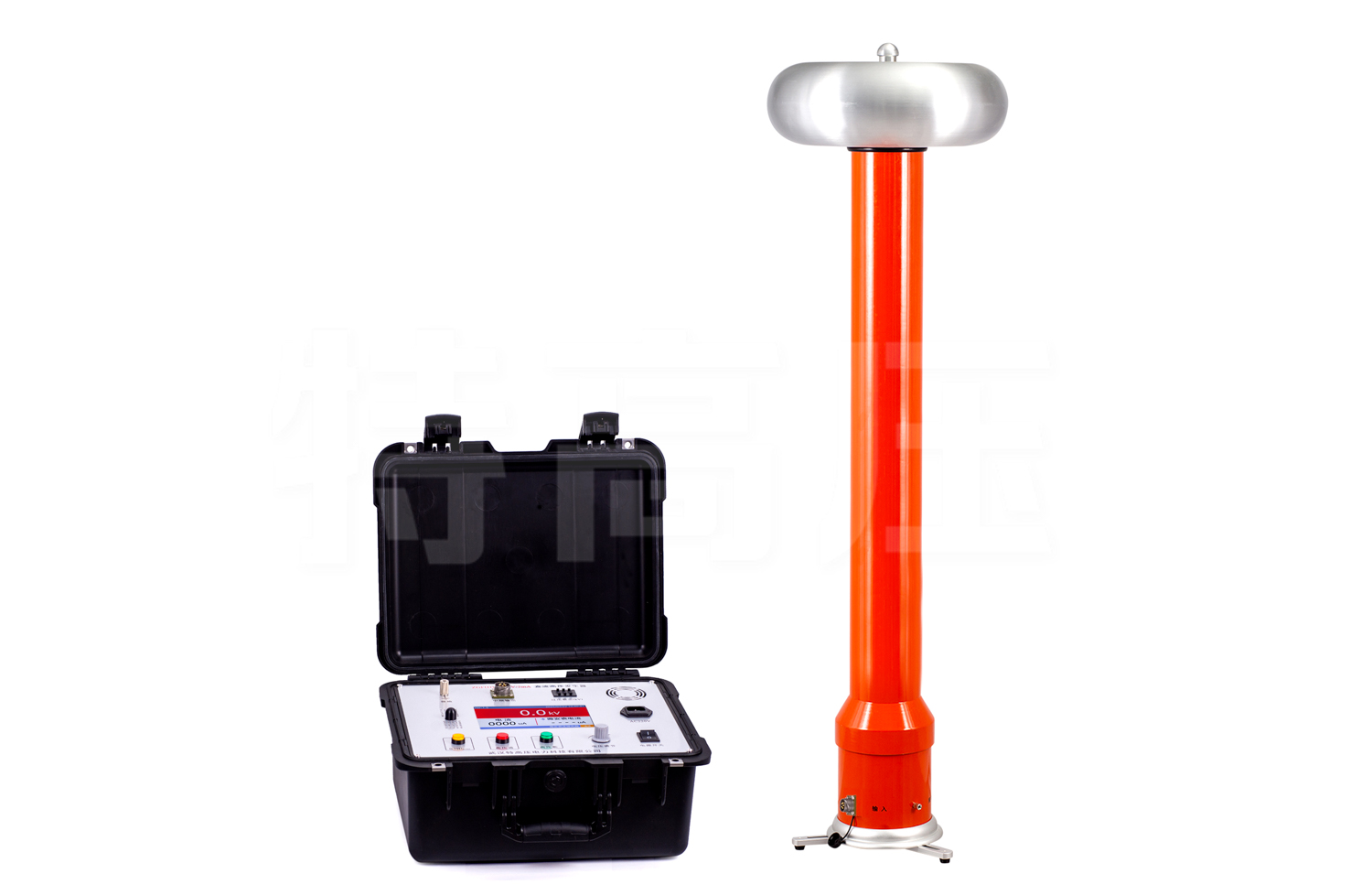

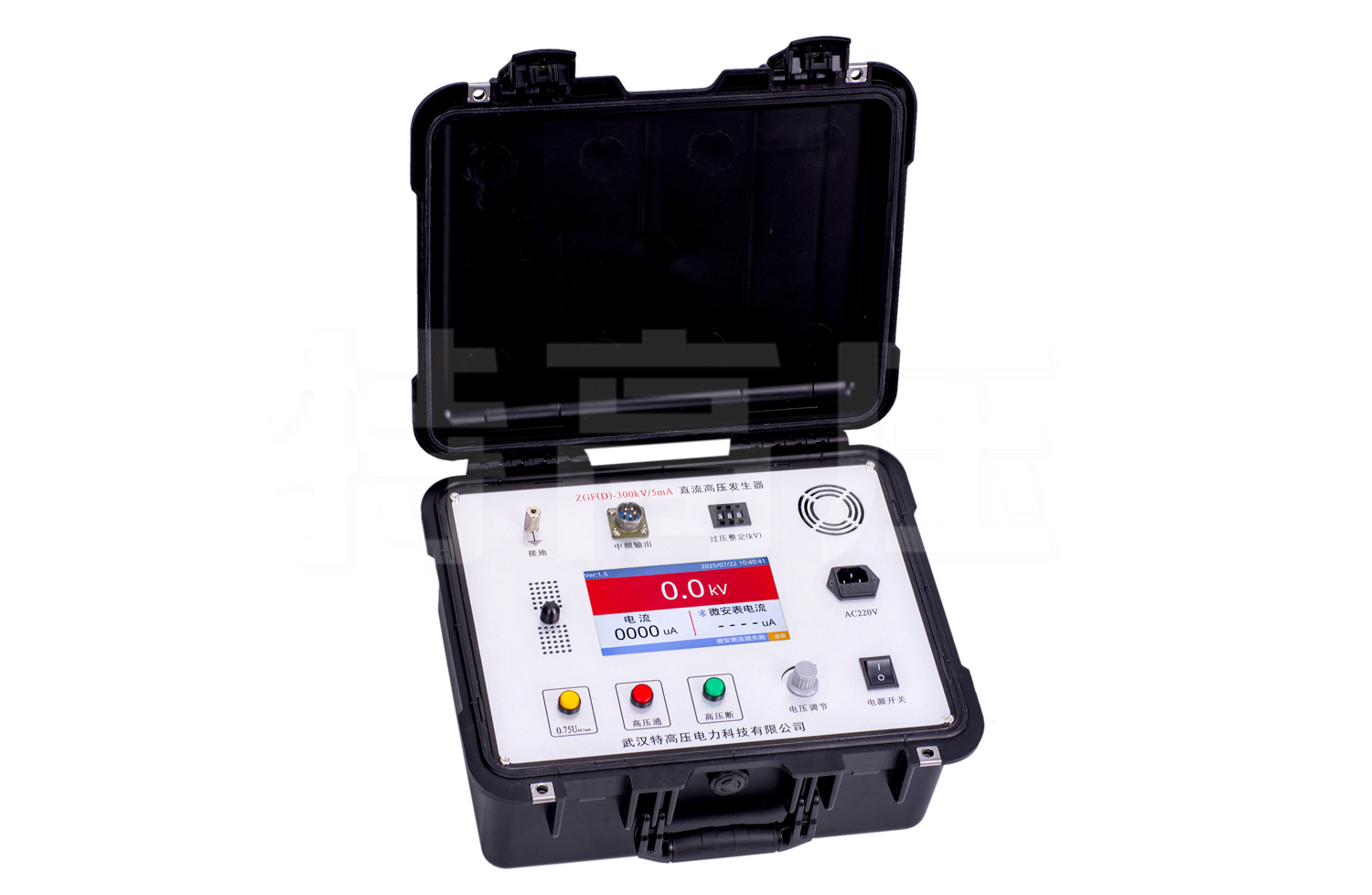

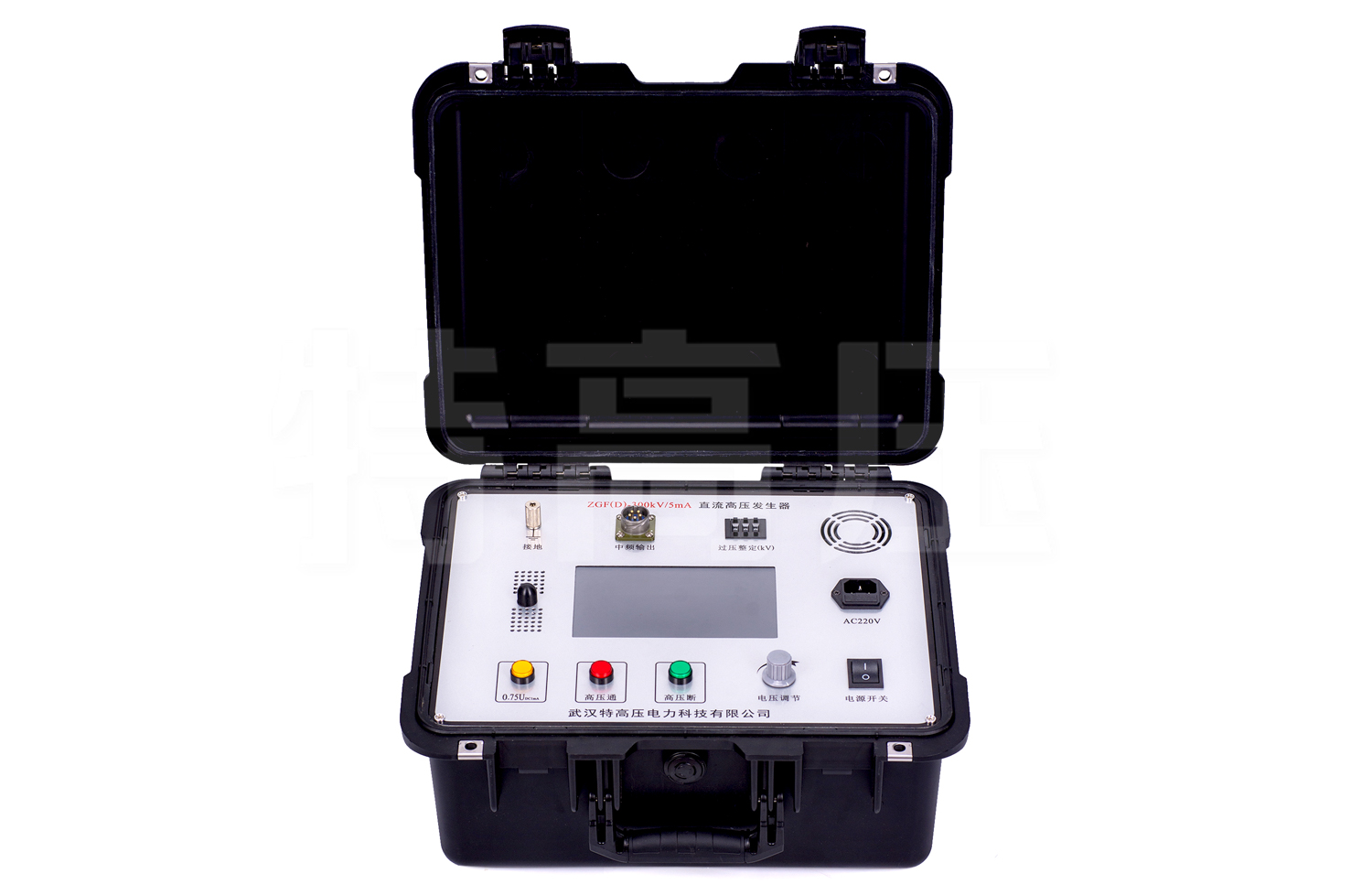

产品图集
产品附件图
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
