本继电保护测试仪是专为电力系统继电保护调试、校验工作研发的高精度智能测试设备
参考标准：GB50150、DLT596
- 采用高性能工业级处理器与高精度采集输出模块
- 无需搭配额外辅助设备即可完成一站式测试
- 适配实验室高精度校验的专业要求
注：关于产品购买、技术维护等服务，欢迎致电!
产品简介
产品参数
产品特征
产品图集
资质证书
联系我们
本继电保护测试仪是专为电力系统继电保护调试、校验工作研发的高精度智能测试设备，集交直流输出、多种保护试验功能于一体，广泛适用于发电厂、变电站、电力检修单位及科研院校的继电保护专业工作，可完成高低压线路保护、变压器保护、发电机保护、电动机保护等各类继电保护装置的整组试验、单体校验及故障模拟测试。
产品别称：微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪、继电保护装置试验仪
交流电流输出
| 项目 | 详情参数 |
| 相电流输出 | 0~30A (有效值)，输出精度 0.2% |
| 三相并联输出 | 0~90A (有效值) |
| 相电流长时间允许工作 | ≤10A（有效值） |
| 相电流最大输出功率 | 240VA |
交流电压输出
| 项目 | 详情参数 |
| 相电压输出 | 0~130V（有效值），输出精度 0.2% |
| 线电压输出 | 0~260V（有效值） |
| 相电压输出功率 | 60VA |
| 线电压输出功率 | 80VA |
直流电流输出
| 项目 | 详细参数 |
| 单相直流电流 | 0~±10A，输出精度 0.5% |
| 三相并联直流电流 | 0~±30A |
直流电压输出
| 项目 | 详细参数 |
| 相电压输出 | 0~±175V，输出精度 0.5% |
| 线电压输出 | 0~±350V |
| 相电压输出功率 | 60VA |
| 线电压输出功率 | 80VA |
开关量端子
| 开关量输入端子 | 8路 |
| 空接点 | 1--20mA，24V 装置内部有源输出 |
| 电位翻转 | 无源接点：低阻短接信号；有源接点：0-250V DC |
| 开关量输出端子 | 4对，空接点，110V/2A，220V/1A |
其他
| 时间范围 | 1ms--9999s，测量精度：1ms |
| 单机尺寸 | 340mm*230mm*125mm |
| 单机重量 | 7.2Kg |
| 设备工作电源 | 交流输入：AC100~245V，50Hz，10A |
| 支持国外90%地区市电供电 |
交流电流工作时间
| 10A≥工作电流 | 工作时间>长时 |
| 20A≥工作电流≥10A | 工作时间> 600S |
| 30A≥工作电流≥20A | 工作时间> 60S |
| 工作电流≥30A | 工作时间>10S |
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、采用成熟稳定的安卓操作系统，操作响应极快人机交互友好。
- 2、装置配备10.5吋超大触摸屏，分辨率高达1920*1280显示清晰，屏幕亮度可通过软件自由调节；界面简洁，所有操作都可在屏幕上进行，省去了繁杂的机械按键。
- 3、搭载双核DSP处理器，实时数据处理极快，同时采用高位数D/A转换器，输出波形平滑失真小。
- 4、内置蓝牙和WiFi模块支持本机远程互联，同时保留传统网口通讯功能。
- 5、全新散热结构，功率部分散热风扇可独立根据实时内部温度机械进行控制减小设备自身噪音。尺寸略大于 A4 纸，单机仅重 7.2Kg。
- 6、设备采用线性功放，保证测试中自由加量无冲击，波形平滑。
- 7、标配独立的直流辅助电源，可选+110V或+220V。
- 8、设备配置4路电压和3路电流输出端口，可完成各种自动化程度高的大型复杂校验工作。
- 9、具有软件自校准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
- 10、可通过U盘远程升级，以及极简的升级方式。

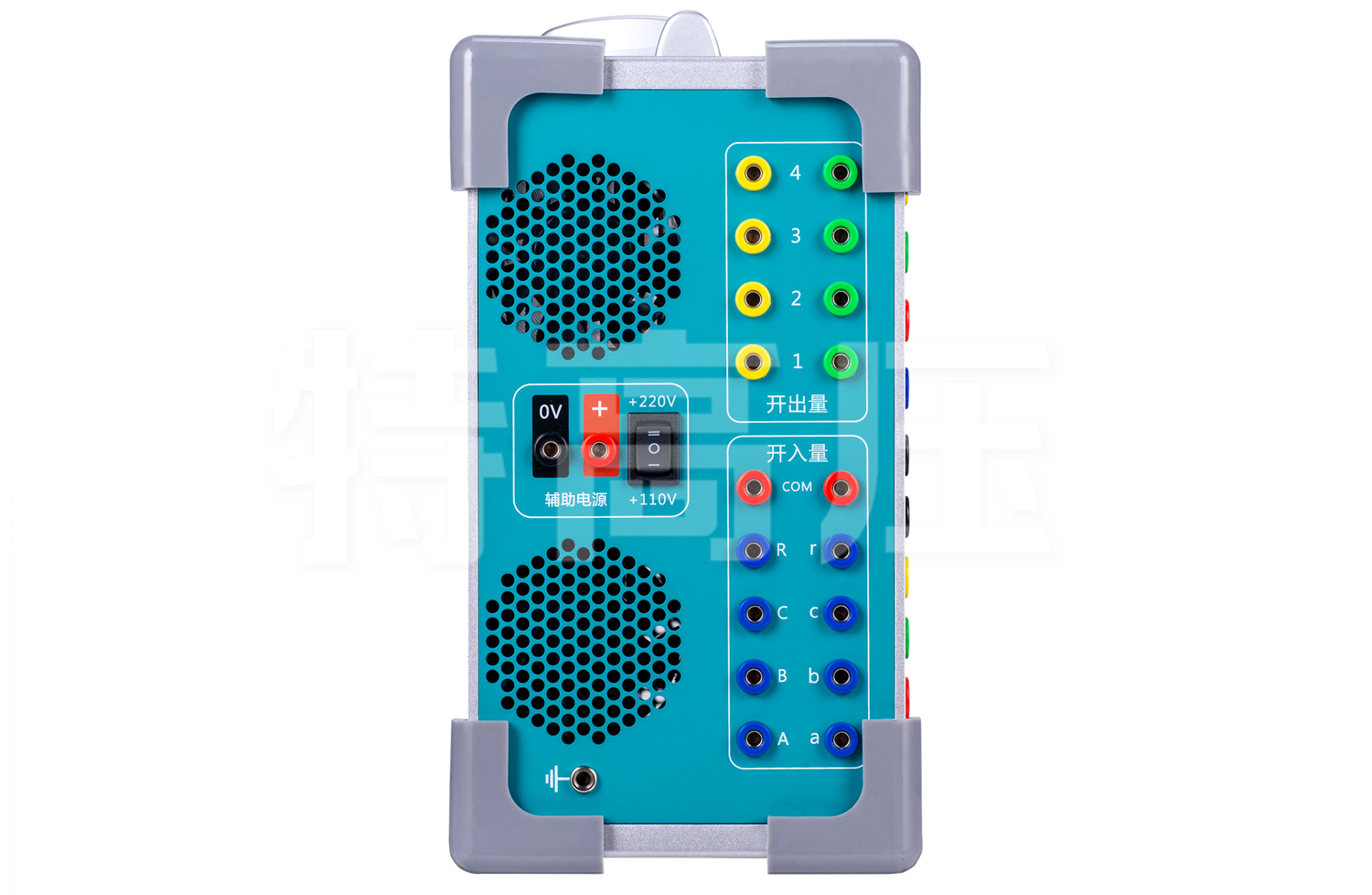

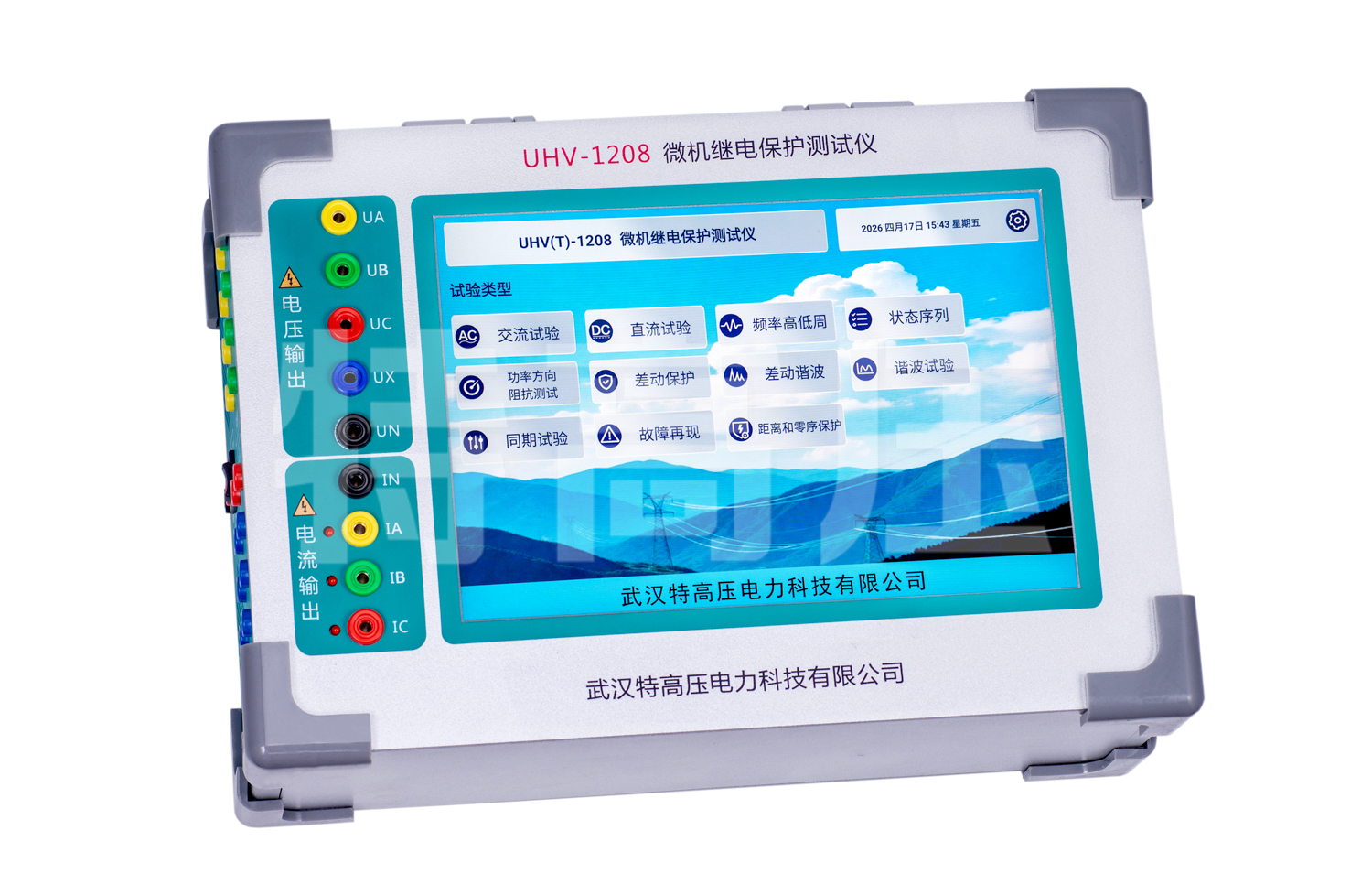

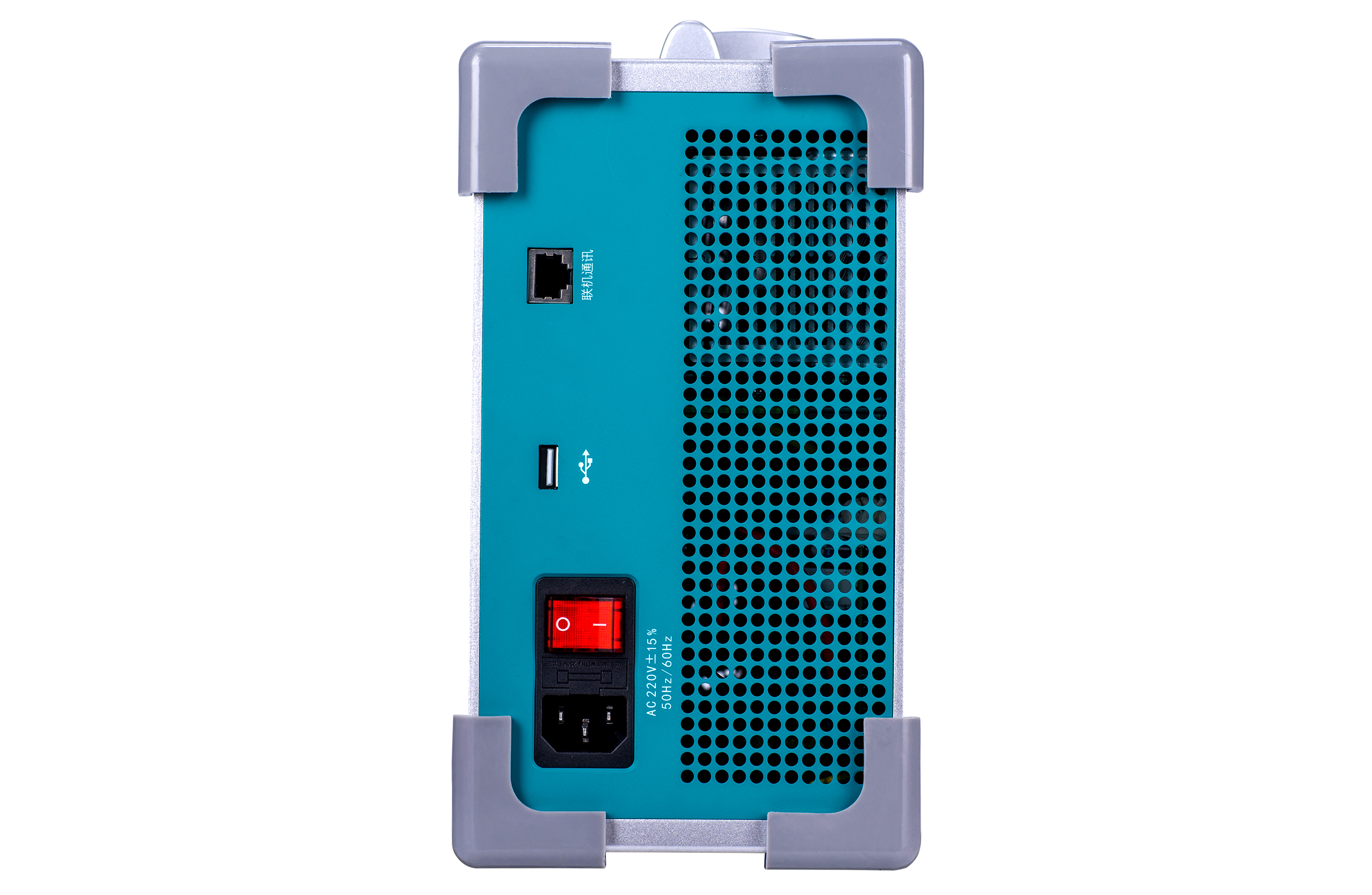

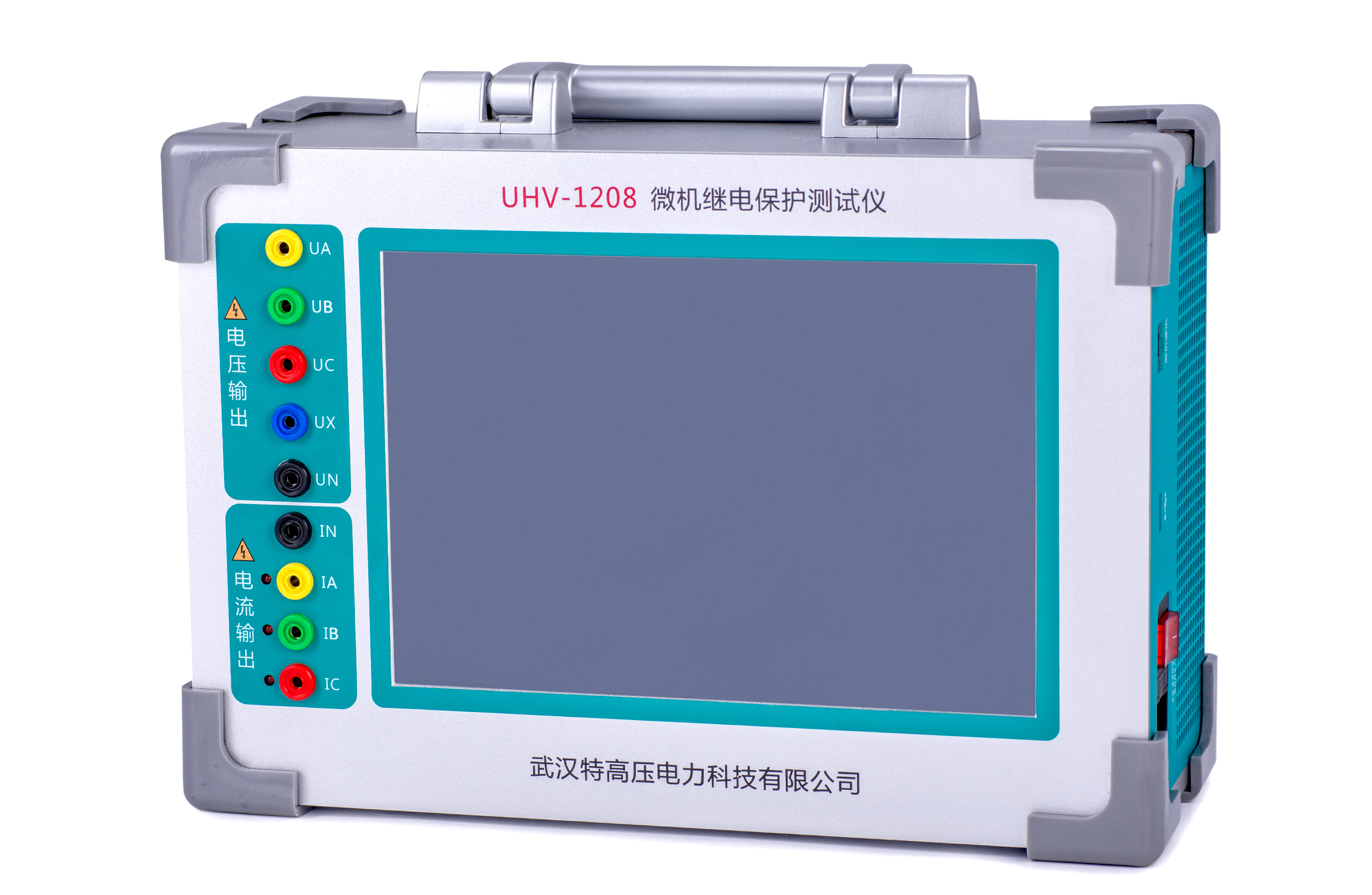

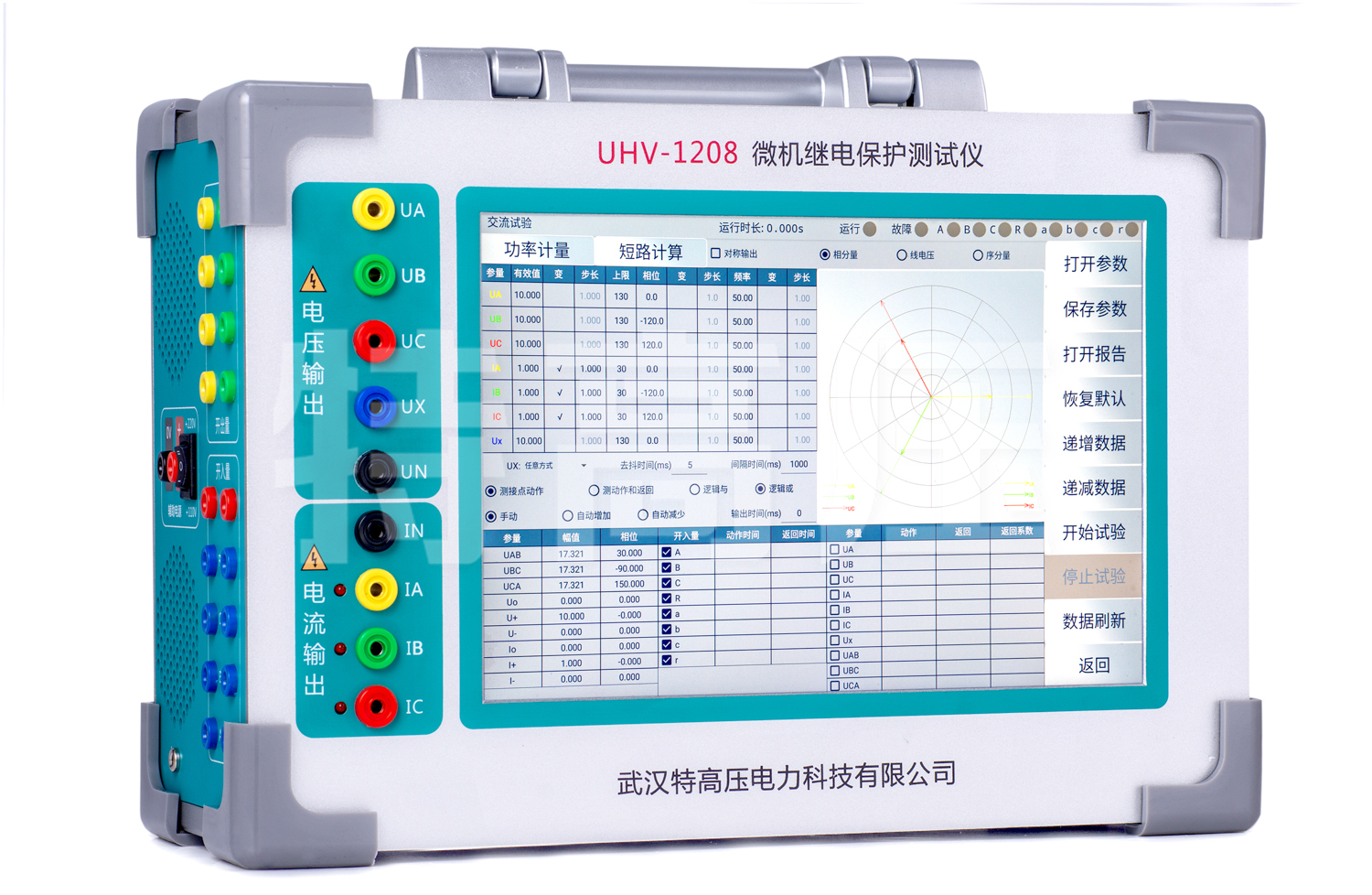

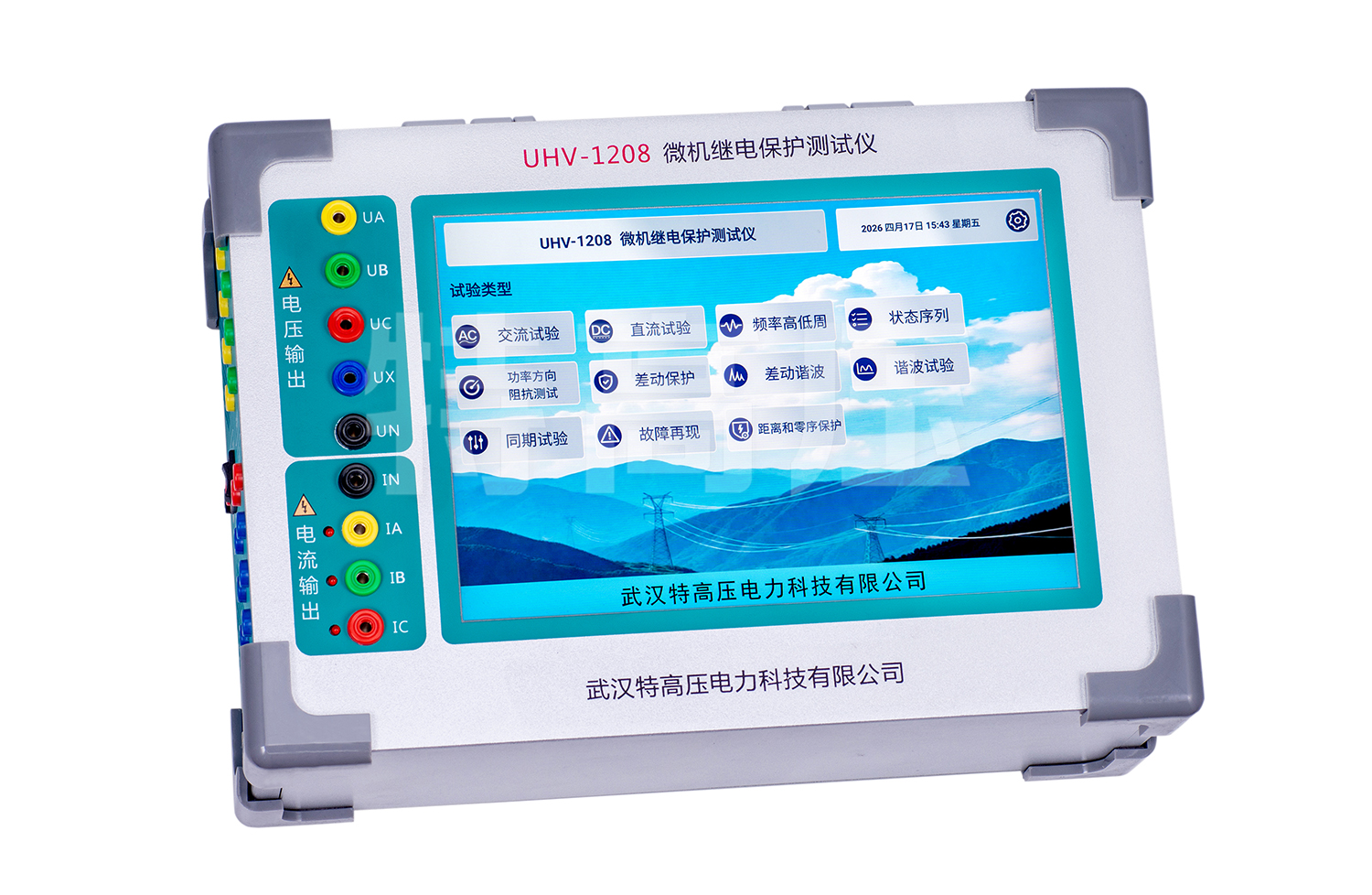

产品图集
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
