微机工控机型微机继电保护测试专用仪器
参考标准：GB/T 7261-2016，DL/T 624-2023
- 输出部分采用DSP控制，运算速度快
- 轻小型高集成单机和一体化结构
- 新型高保真线性功放
注：关于产品购买、技术维护等服务，欢迎致电!
产品简介
产品参数
产品特征
产品图集
资质证书
联系我们
它是一款高性能、多功能的专业测试设备。其主要特点是可输出6相电压和6相电流，可灵活组合为4相电压3相电流、6相电压、6相电流或12相等多种输出模式，适用于各种复杂测试。设备采用高保真线性功放，精度高（0.2级），内置强大的Windows操作系统软件，提供从通用测试、常规保护、线路保护到元件保护等二十多个测试模块，可全面自动测试和校验各类继电保护装置。
产品别称：微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪、继电保护装置试验仪
产品参数
| 型 号 | 1200 |
| 电流通道数 | 标准 6 相 |
| 电压通道数 | 标准 6 相 |
| 交流电流输出范围 | 30A /相或180A（六并） |
| 直流电流输出范围 | 10ADC /相 |
| 交流电压输出范围 | 120VAC / 相 |
| 直流电压输出范围 | 160VDC / 相 |
交流电流输出
| 6相电流输出时每相输出（有效值） | 0～30A 输出精度0.2级 |
| 3相电流输出时每相输出（有效值） | 0～60A |
| 6 相并联电流输出（有效值） | 0～180A |
| 相电流长时间允许工作值（有效值） | 10A |
| 相电流最大输出功率 | 450VA |
| 6相并联电流最大输出时最大输出功率 | 1000VA |
| 6相并联电流最大输出时允许工作时间 | 10s |
| 频率范围（基波） | 0～1000Hz |
| 谐波次数 | 0～20 次 |
直流电流输出
| 电流输出 | 0～±10A / 每相 输出精度 0.5级 |
| 最大输出负载电压 | 20V |
交流电压输出
| 相电压输出（有效值） | 0～120V 输出精度 0.2 级 |
| 线电压输出（有效值） | 0～240V |
| 相电压/线电压输出功率 | 80VA / 100VA |
| 频率范围（基波） | 0～1000Hz |
| 谐波次数 | 0～20次 |
直流电压输出
| 相电压输出幅值 | 0～±160V 输出精度 0.5 级 |
| 线电压输出幅值 | 0～±320V |
| 相电压/线电压输出功率 | 70VA / 140VA |
开关量
| 8路开关量输入 | 空接点 1～20mA，24V |
| 电位接点接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V | |
| 4对开关量输出 | DC：220 V／0.2 A；AC：220 V／0.5 A |
时间测量范围
| 时间测量范围 | 0.1ms ～ 9999s |
| 测量精度 | ＜0.1mS |
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、电压电流输出灵活组合 输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
- 2、操作方式 装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
- 3、新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
- 4、高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
- 5、软件功能强大 可完成各种自动化程度高的大型复杂校验工作，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
- 6、具有独立专用直流电源输出 设有一路110V 及 220V专用可调直流电源输出。
- 7、接口完整 装置带有USB通讯口，可与计算机及其它外部设备通信。
- 8、完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

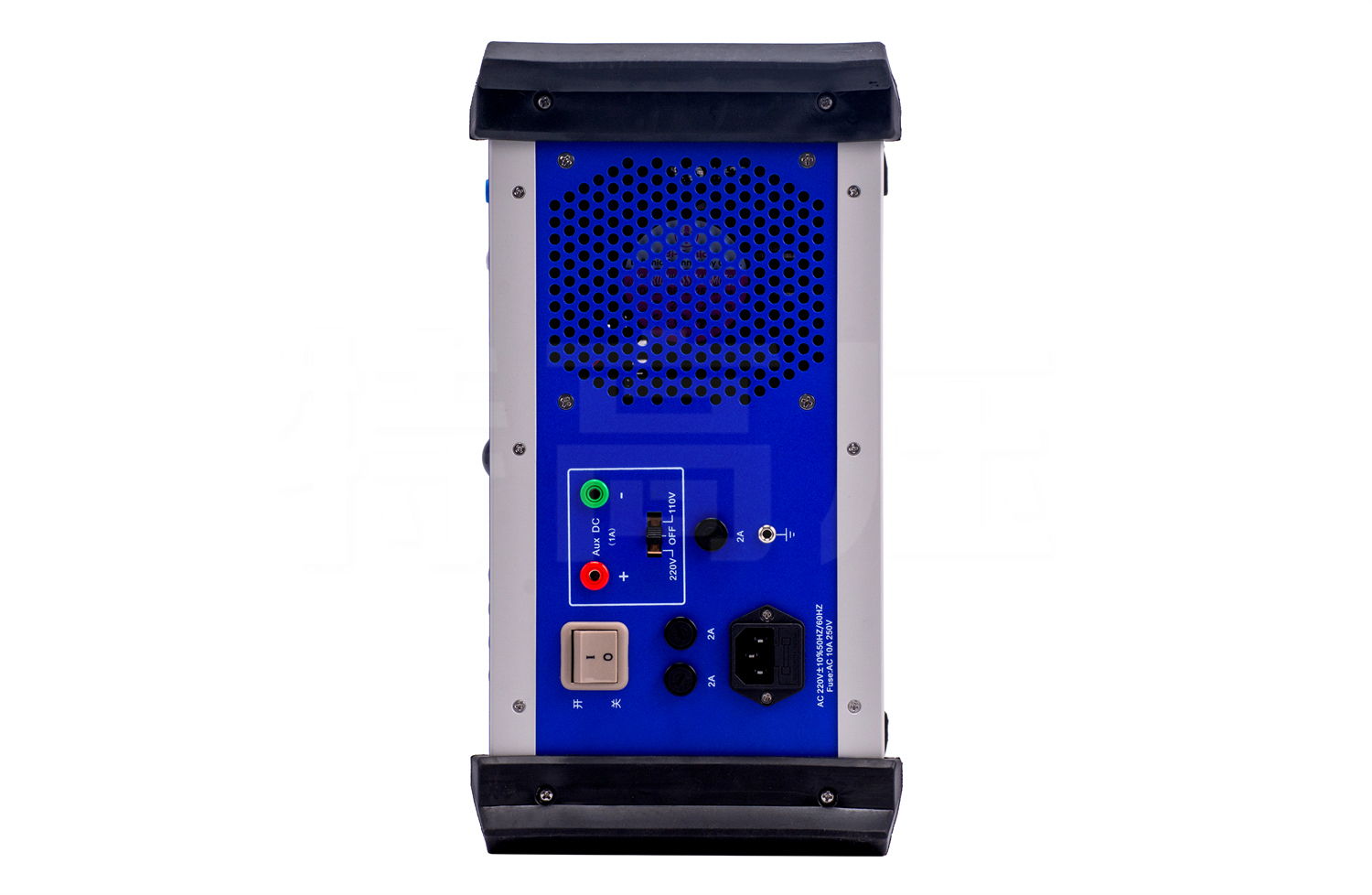

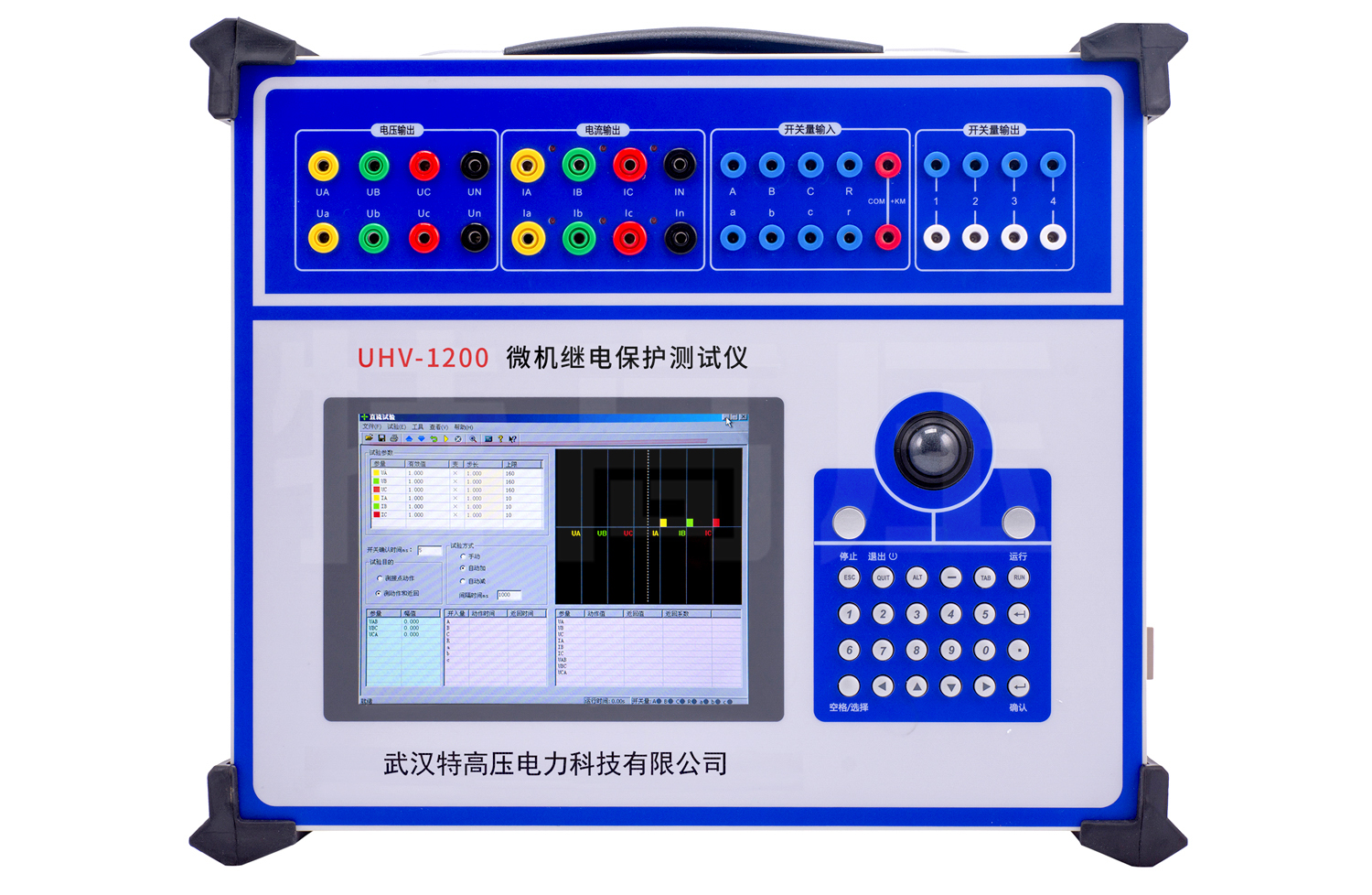

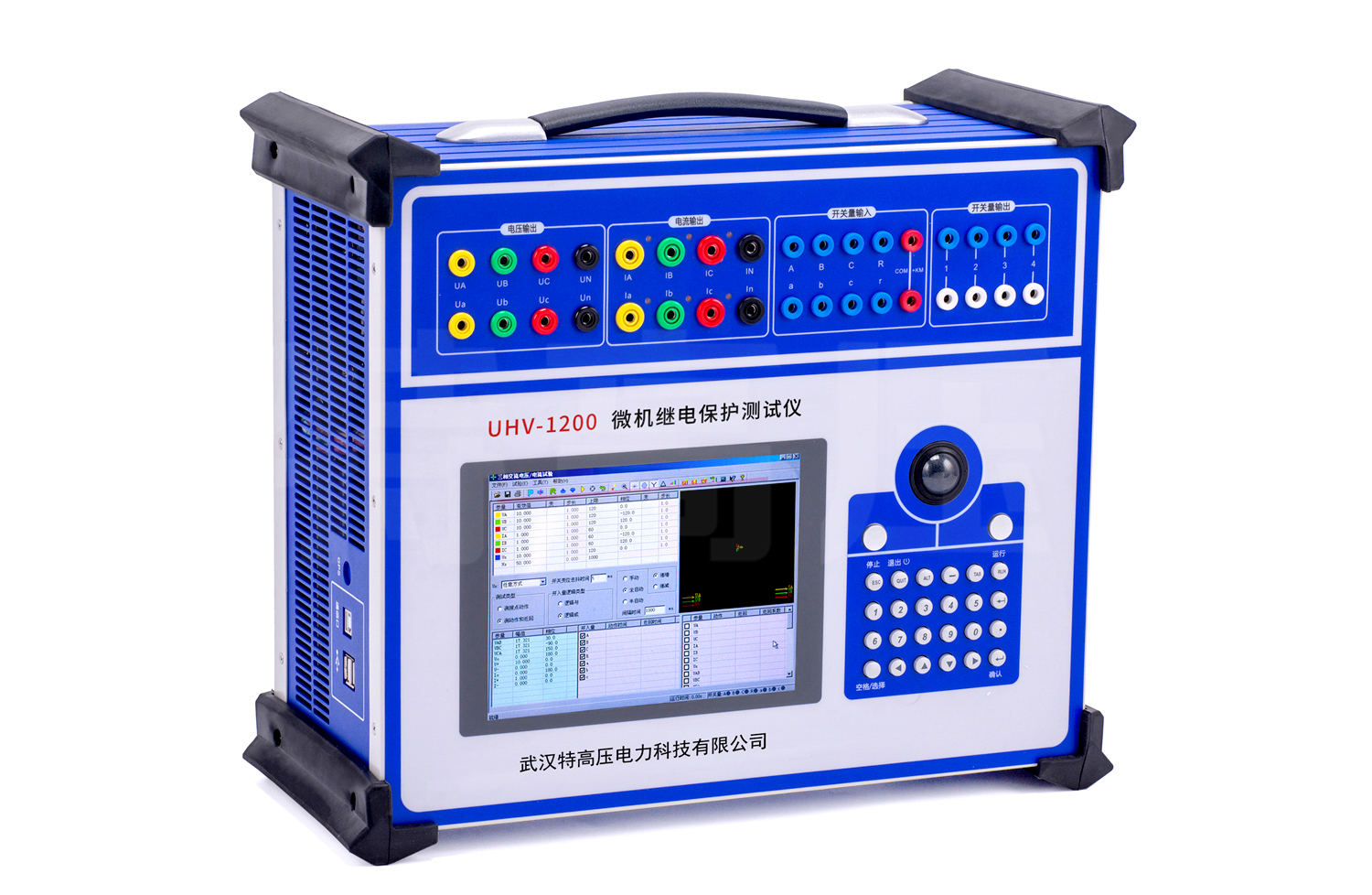

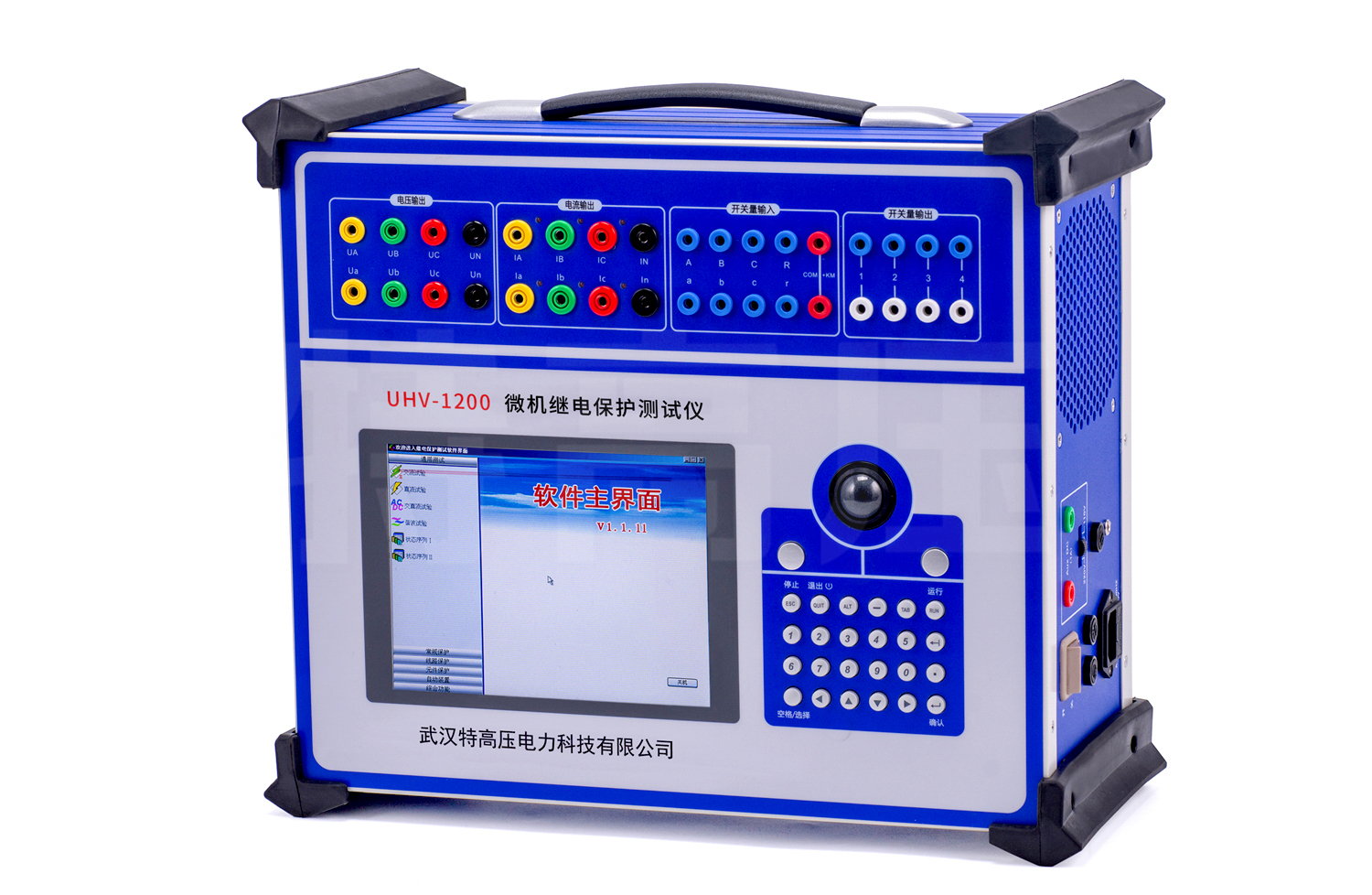

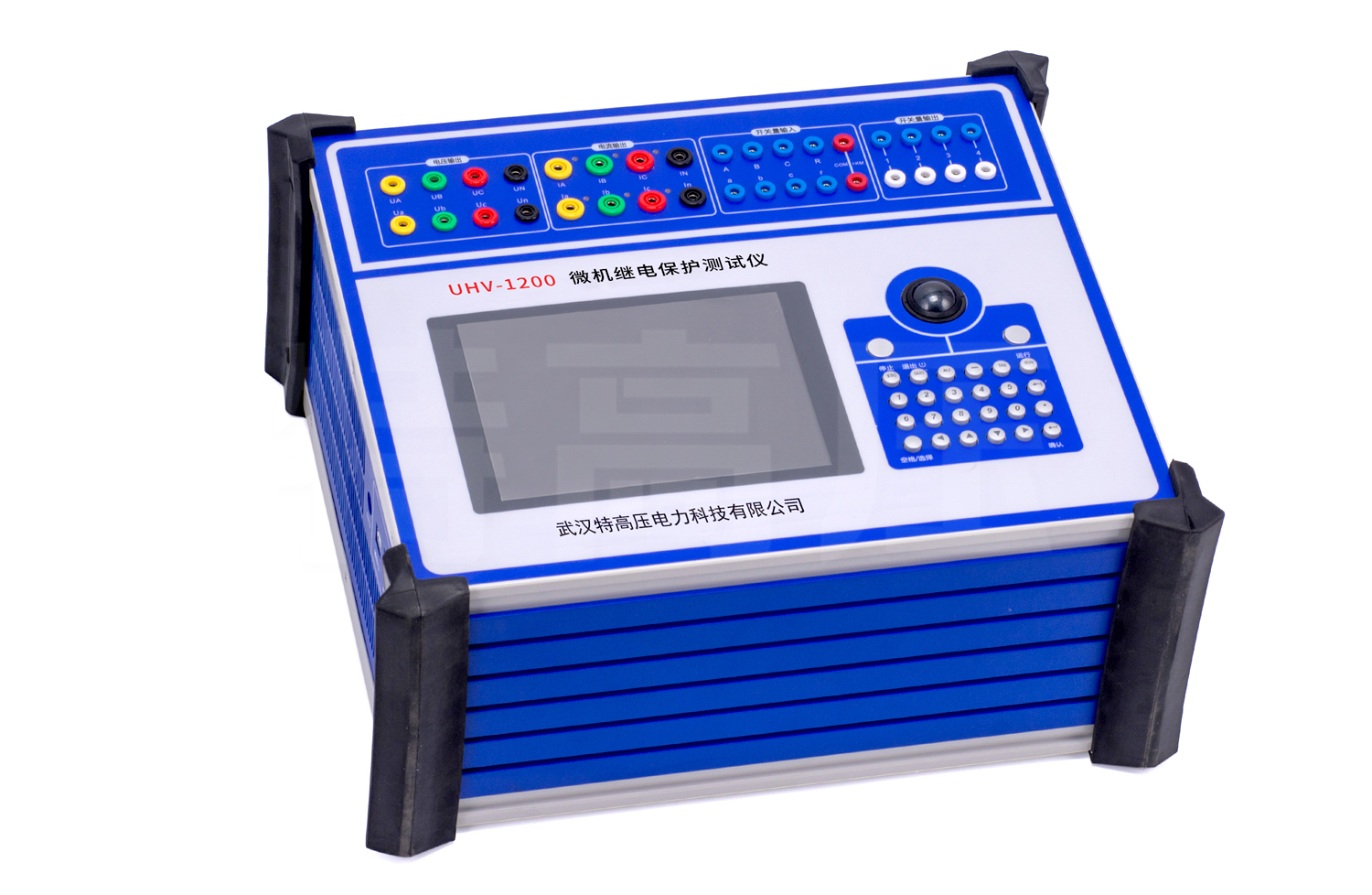

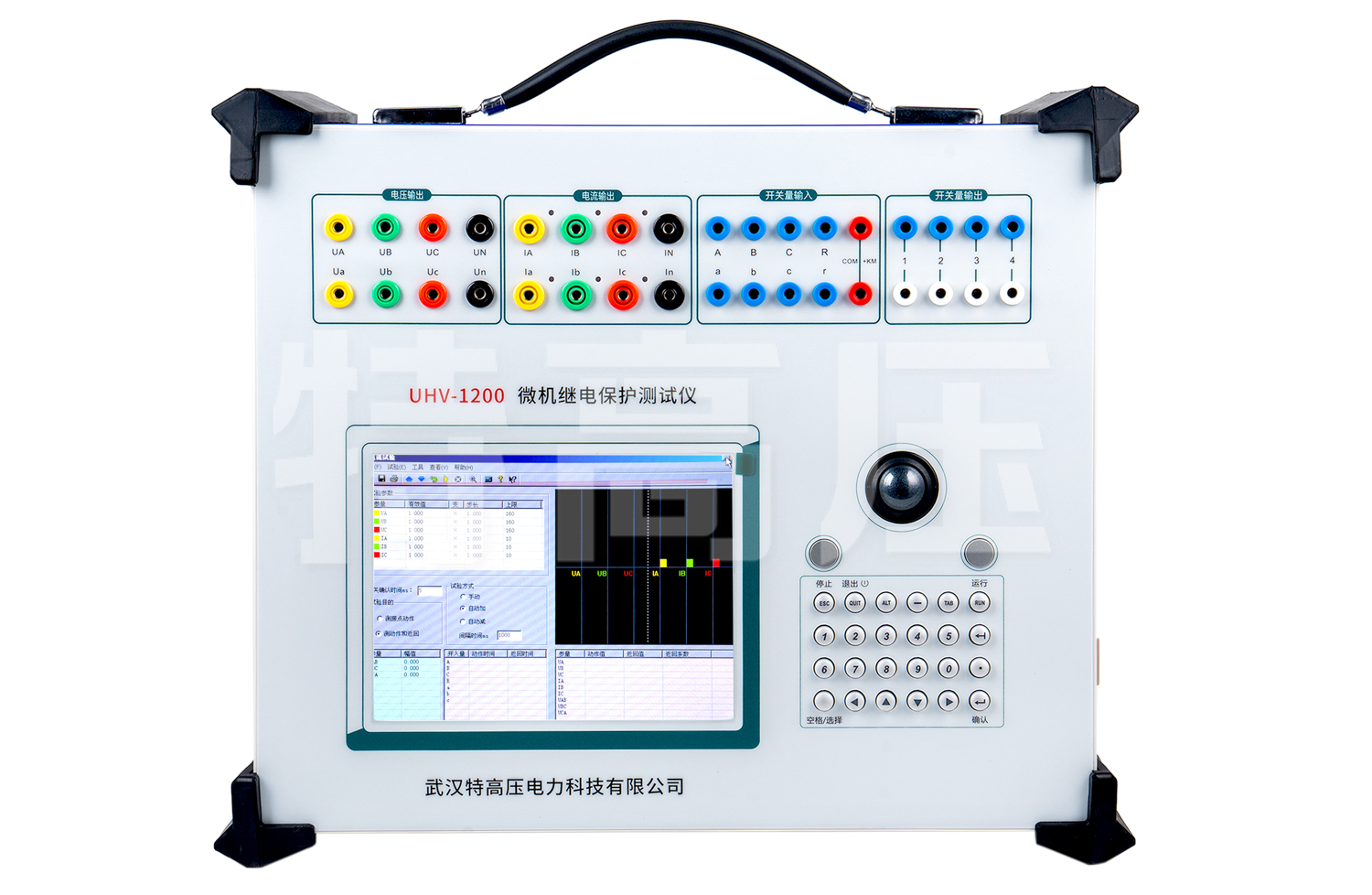

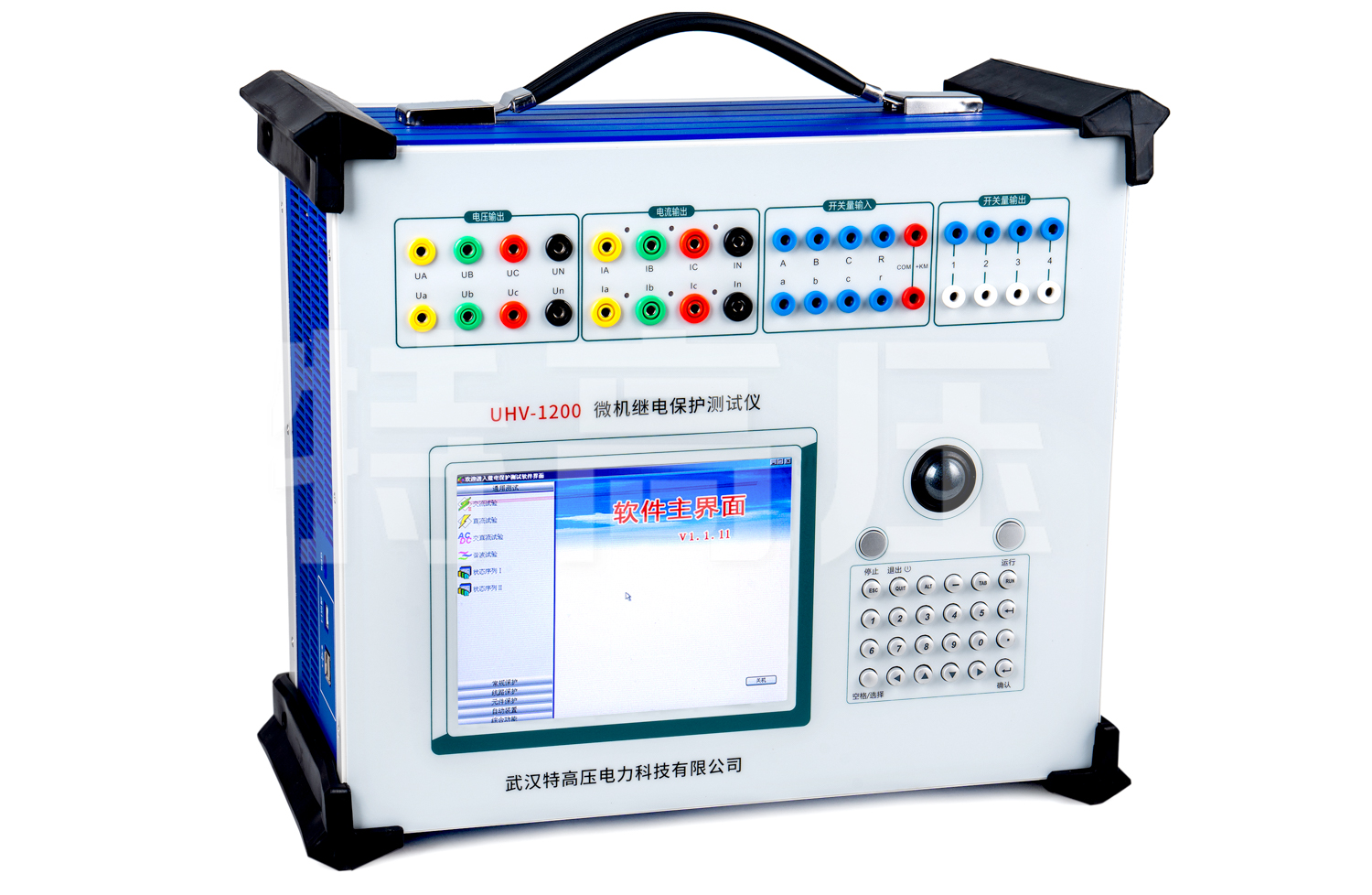

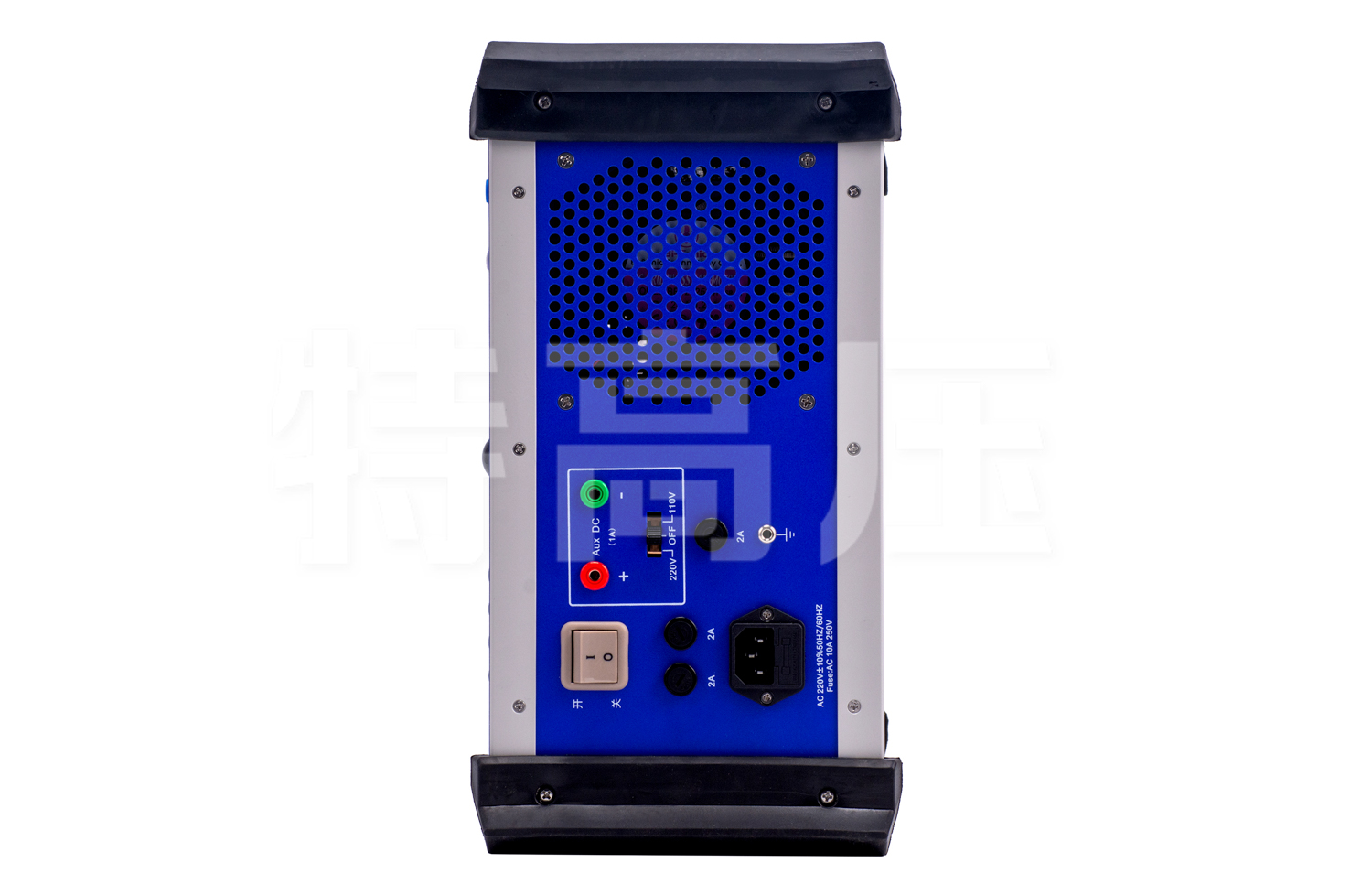

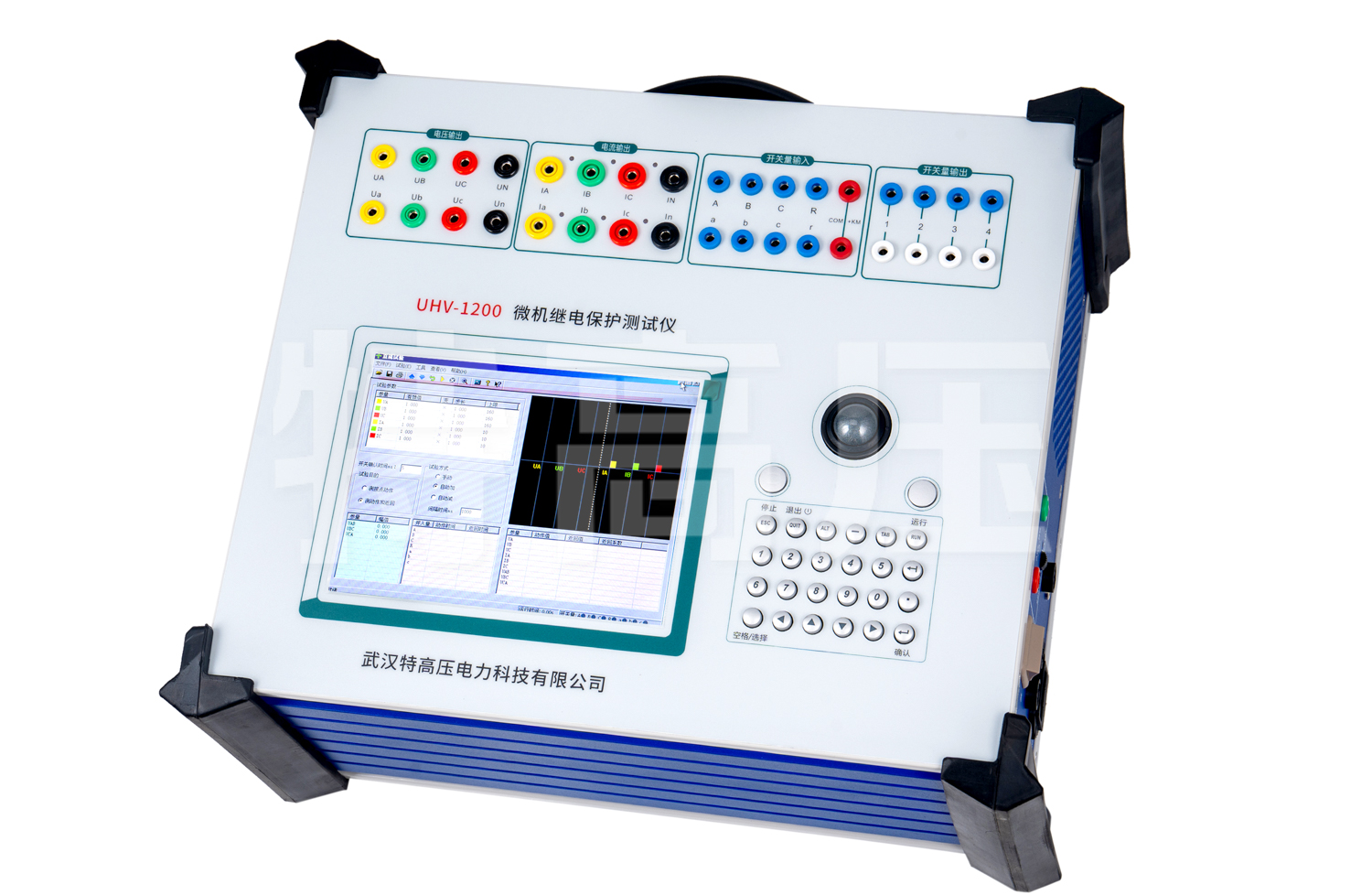

产品图集
产品图集
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
