适用于3.3～66kV及以下高压开关柜、断路器、负荷开关、和电缆附件等电力产品
执行标准：DL/T 848.5-2019、JB/T.3837
- 冲击电压试验电源技术指标先进，结构紧凑，外形美观
- 采用环氧支柱塔式结构，级电压取150千伏
注：关于产品购买、技术维护等服务，欢迎致电!
产品简介
产品参数
产品特征
产品视频
产品图集
资质证书
联系我们

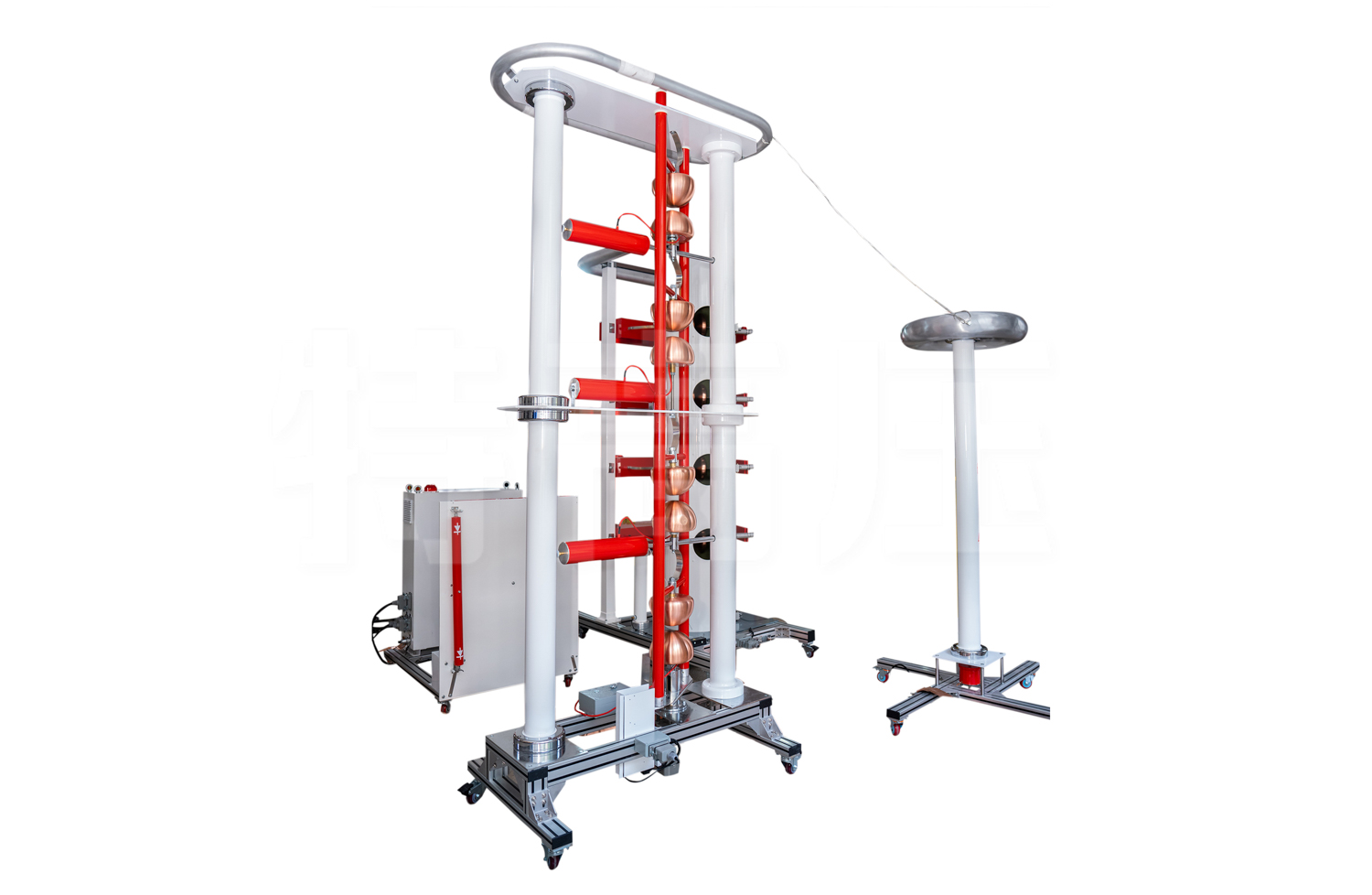

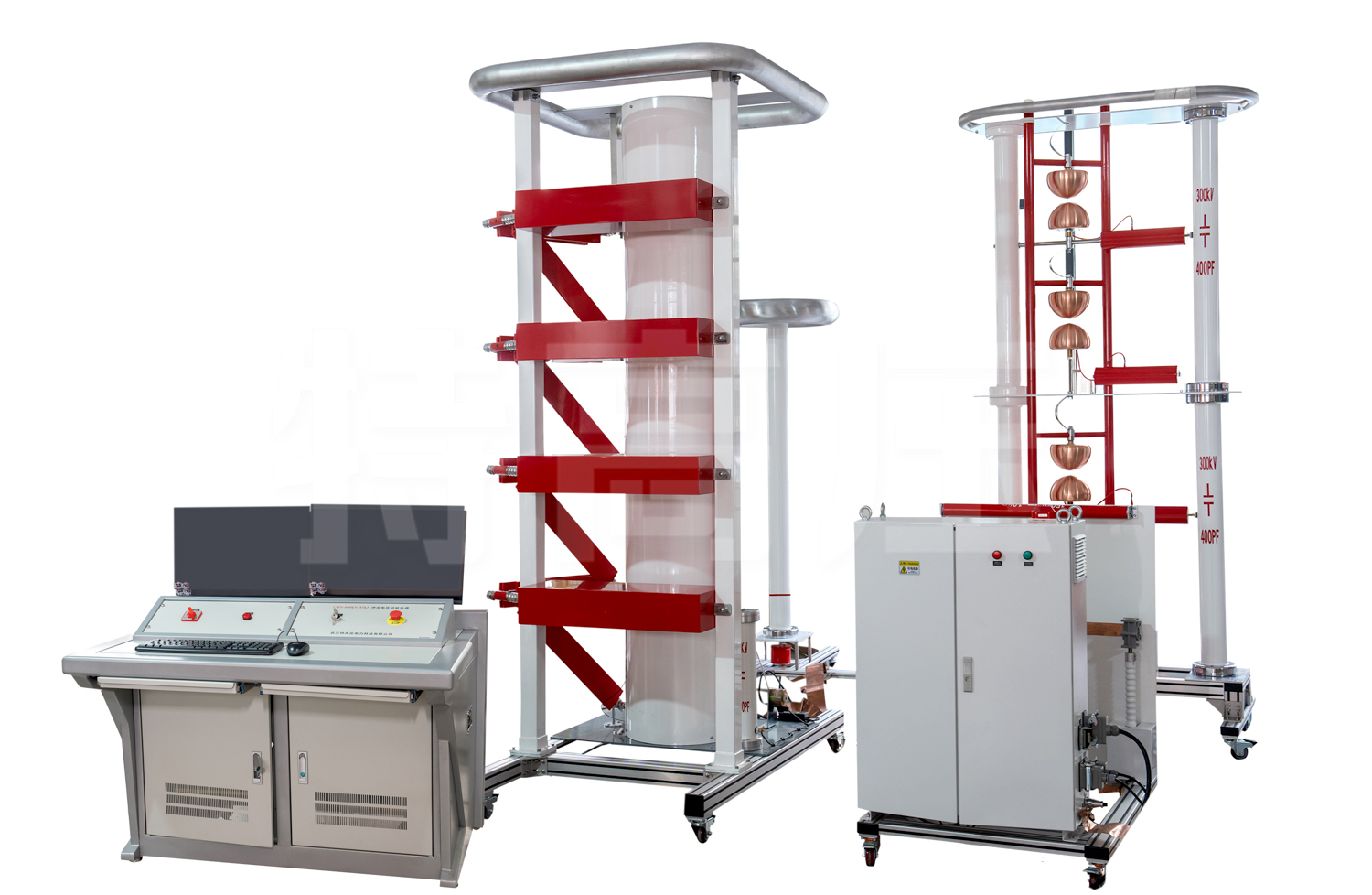

本冲击发生器适用于3.3～66kV及以下高压开关柜、断路器、负荷开关、和电缆附件等电力产品的雷电全波、雷电截波和雷电操作波，考核产品的冲击绝缘水平。

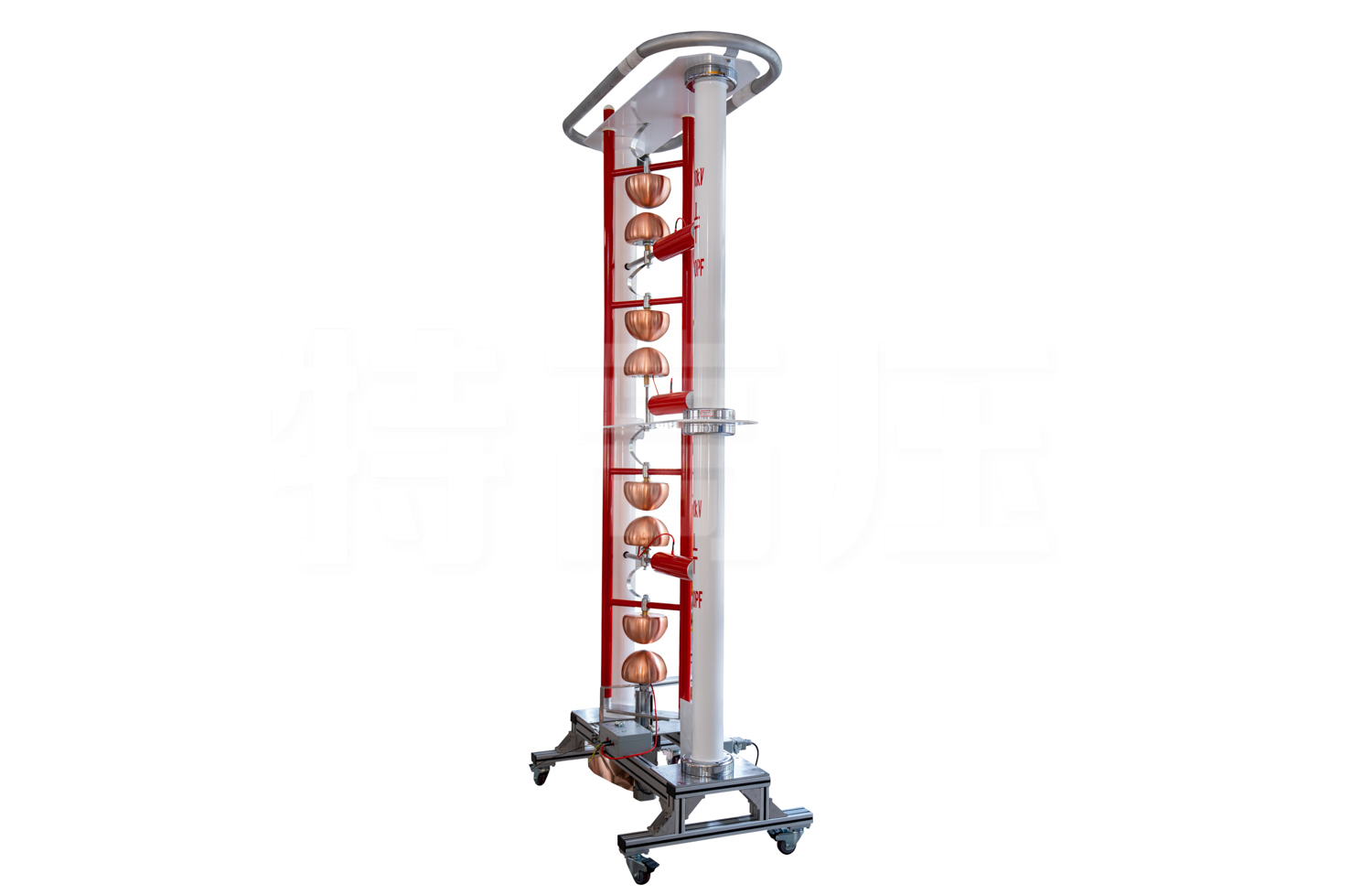

本冲击电压试验电源采用环氧支柱塔式结构，级电压取150千伏。冲击电压试验电源技术指标先进，结构紧凑，外形美观。
产品别称：冲击电压发生器，雷电冲击电压发生器试验装置，电压发生器试验装置
产品参数
额定参数
| 标称电压 | ±600kV | |
| 额定级电压 | ±150kV | |
| 额定充电电压 | ±150kV | |
| 标称能量 | 45kJ | |
| 冲击总电容 | 0.25μF(单台脉冲电容器1μF /150 kV，共4台) | |
| 级数 | 4级 | |
| 级电容量 | 1.0μF | |
| 级能量 | 9kJ | |
| 冲击电压波形参数 | 负荷电容为300～4000PF以下时能产生 | |
| 标准雷电冲击电压全波 | 1.2±30%ms /50±20%ms，幅值±3%，峰值处振荡不大于幅值的5% | |
| 截断时间 | 2～6μs，延时控制 | |
| 效率 | 不低于90%，采用截断装置可产生截断时间2～6μs的雷电截波，截波分散性小于100ns | |
| 标准雷电冲击操作电压波 | 250±20%μs /2500±60%μs | |
| 最低输出电压 | >10％Un | |
| 同步范围 | 级电压在 20%～100%额定电压范围内，正负极性同步范围不小于20% | |
| 同步放电失控率 | <2% | |
| 本体电感 | ≤55μH | |
| 点火范围 | 10%-100%Un | |
| 充电电压不稳定度 | ＜±1.0% | |
| 幅值调节误压差 | ≤±1.0% | |
| 电压利用系数 | 负荷电容为2000PF以下时，标准雷电波的电压利用系数≥90%；负荷电容为4000PF以下时，标准雷电波的电压利用系数≥85% | |
| 用持续时间 | 在70％额定电压以上，每60秒充放电一次可连续运行，在70％额定电压以下，每30秒充放电一次可连续运行 | |
| 冲击可升级性 | 其支架、直流充电单元等具有可扩展性，可扩展至1000kV等级 | |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、可输出雷电全波、截波、操作波等标准冲击波形，指标符合国标；标称电压 600kV、能量 45kJ，电压精度、同步性、波形稳定性优异。

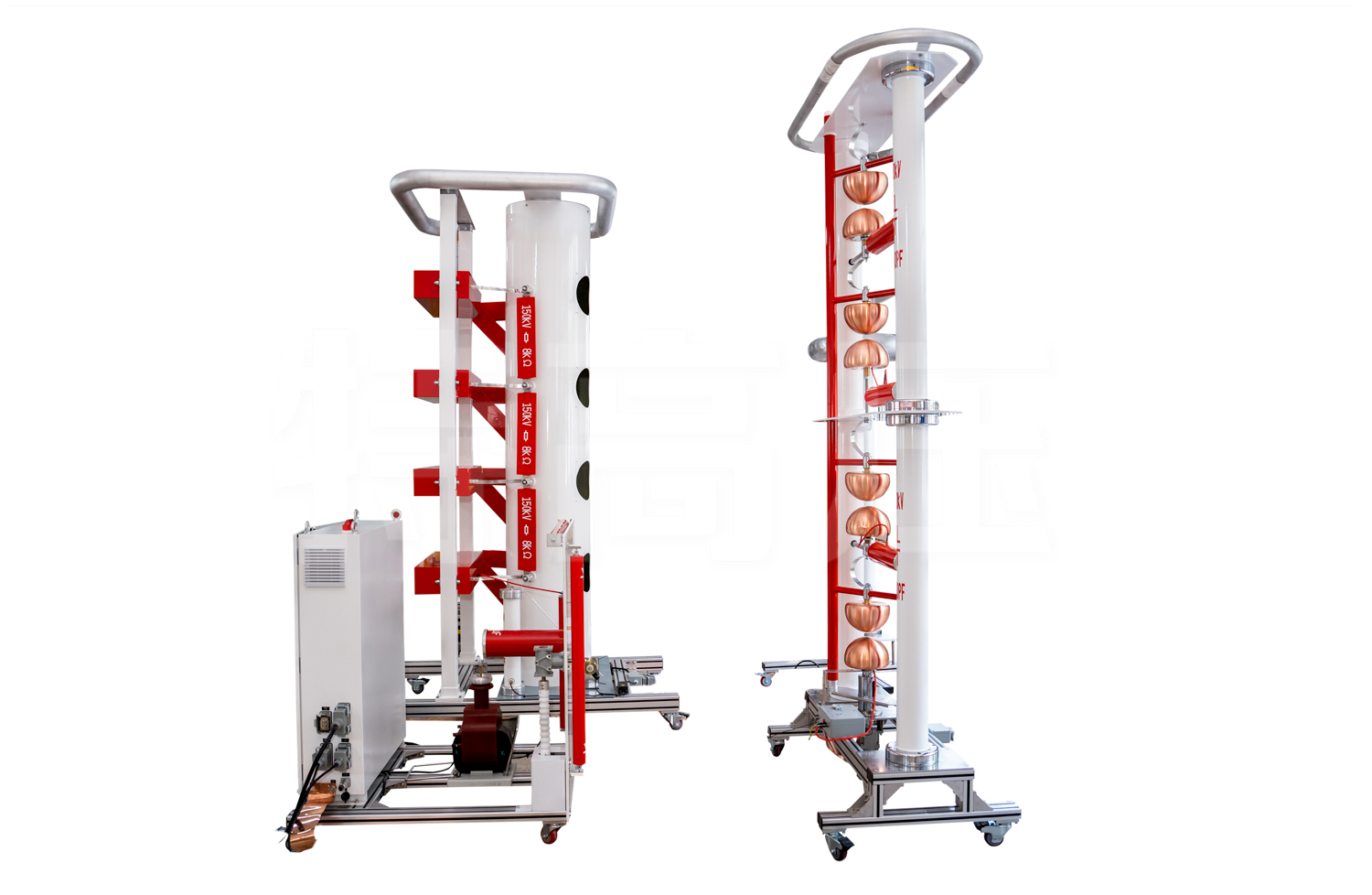

- 2、4 级塔式模块化设计，支持单级低压试验、多级并联扩容，整机多为移动式，可升级至 1000kV 等级。

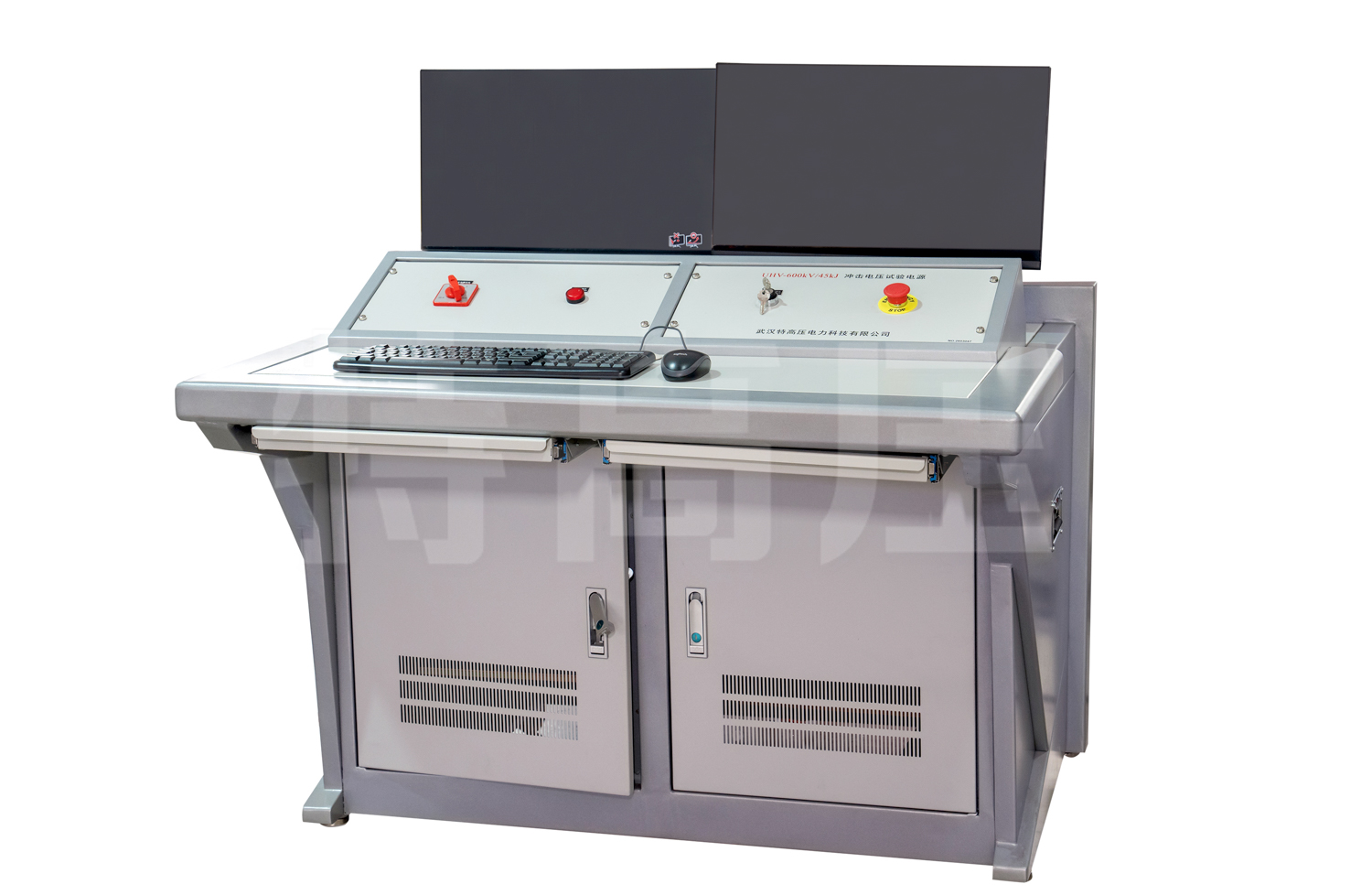

- 3、西门子 PLC 全自动控制，支持恒流调压、球距自动跟踪、连续循环试验，手动 / 自动模式可选，极性切换简便。
- 4、配套弱阻尼电容分压器与高速示波器，自带专业分析软件，可自动解析波形参数、生成试验报告。
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
