主要针对单机容量在250MW及以下水力发电机的交流耐压试验
参考标准：GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018
- 输出电压的波形畸变率(THD)优于现有所有类型的交流耐压设备
- 有效防止闪络或击穿,闪络后自动熄弧
- 工频耐压测试仪输出容量大,所需电源容量小
注：关于产品购买、技术维护等服务，欢迎致电!
随着电力系统的发展，运行设备的容量越来越大，如火力发电机组，单机容量已超过1000MW，水力发电机组，单机最大容量已达800MW；这些设备的交流工频耐压试验，如果用传统的试验设备（即工频试验变压器），则由于试验需要的容量大，试验变压器、调压器十分笨重，大容量试验电源在现场也很难解决，现场试验极不方便。工频耐压测试仪，无论从试验电源容量、设备重量、试验波形及投资等方面都具有优势。工频耐压测试仪主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。
产品别称：工频谐振、工频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、调感式工频谐振耐压装置、工频耐压测试仪
产品参数
技术参数
| 额定输出电压 | 0～60kV(AC有效值)及以下 |
| 输出频率 | 50Hz |
| 谐振电压波形 | 纯正弦波，波形畸变率≤1% |
| 工作制 | 满功率连续工作时间1min |
| 品质因素 | 10～40 |
| 最大试验容量 | 3000kVA及其以下 |
| 工作电源 | 380V±15%、工频50Hz |
系列产品配置(适用范围(出口电压20kV及以下电压的发电机或电机的交流耐压试验，试验频率：50Hz))
| 产品型号 | 控制台 | 调压器 | 电抗器(干式) | 励磁变(干式) | 分压器 | 适用范围 |
| UHV(L)- 200kVA/25kV | 30kW | 30kVA(电动) | 200kVA/25kV 可调一台 | 30kVA 干式 | 30kV | 水力发电机。0.4～1.0μF。(10kV/40MW) |
| UHV(L)- 300kVA/50kV | 60kW | 60kVA(电动) | 300kVA/50kV 可调一台 | 60kVA 油浸式 | 50kV | 火力发电机。0.27～0.33μF。(20kV/300MW) |
| UHV(L)- 600kVA/50kV | 60kW | 60kVA(电动) | 200kVA/50kV 可调一台 400kVA/50kV 可调一台 |
60kVA 油浸式 | 50kV | 火力发电机。0.113～0.45μF。(20kV/600MW) |
| UHV(L)- 1200kVA/50kV | 120kW | 120kVA(感应) | 200kVA/50kV 固定两台 800kVA/50kV 可调一台 |
120kVA 油浸式 | 50kV | 水力发电机。0.6～1.8μF。(20kV/250MW) |
| UHV(L)- 2750kVA/55kV | 300kW | 300kVA(感应) | 750kVA/55kV 固定两台 1250kVA/55kV 可调一台 |
120kVA 油浸式 | 60kV | 水力发电机。1.6～3.3μF。(20kV/770MW) |
注：可根据试品对象参数定制解决方案
电力系统常用水力发电机的电容量参考表
| 水力发电机 | 额定容量(WM) | 额定电压(kV) | 相电容(μF) |
| 72.5～85 | 10.5 | 0.694 | |
| 125～150 | / | 1.8～1.9 | |
| 300 | 15.75 | 1.7～2.5 | |
| 400 | 18.0 | 2～2.5 | |
| 600 | / | 2.1～2.5 |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、由于谐振无功全补偿，电源和设备的功率仅为被试品所需容量的1/10以下(1/Q10)；同容量的体积小，重量轻，装置输出容量大而所需配置的电源容量小，价廉，使用操作便捷而安全。
- 2、串联谐振实际是个电流滤波回路，使通过被试品的电流基本是基波电流，输出电压的波形畸变率(THD)极小，优于现有所有类型的交流耐压设备。
- 3、试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的(1/Q)能有效防止击穿后扩大对故障点的损伤。
- 4、闪络后立即自动熄弧，熄弧后恢复谐振状态电压建立的过程较长(秒数)是一个稳态的建立过程，既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险。
产品视频

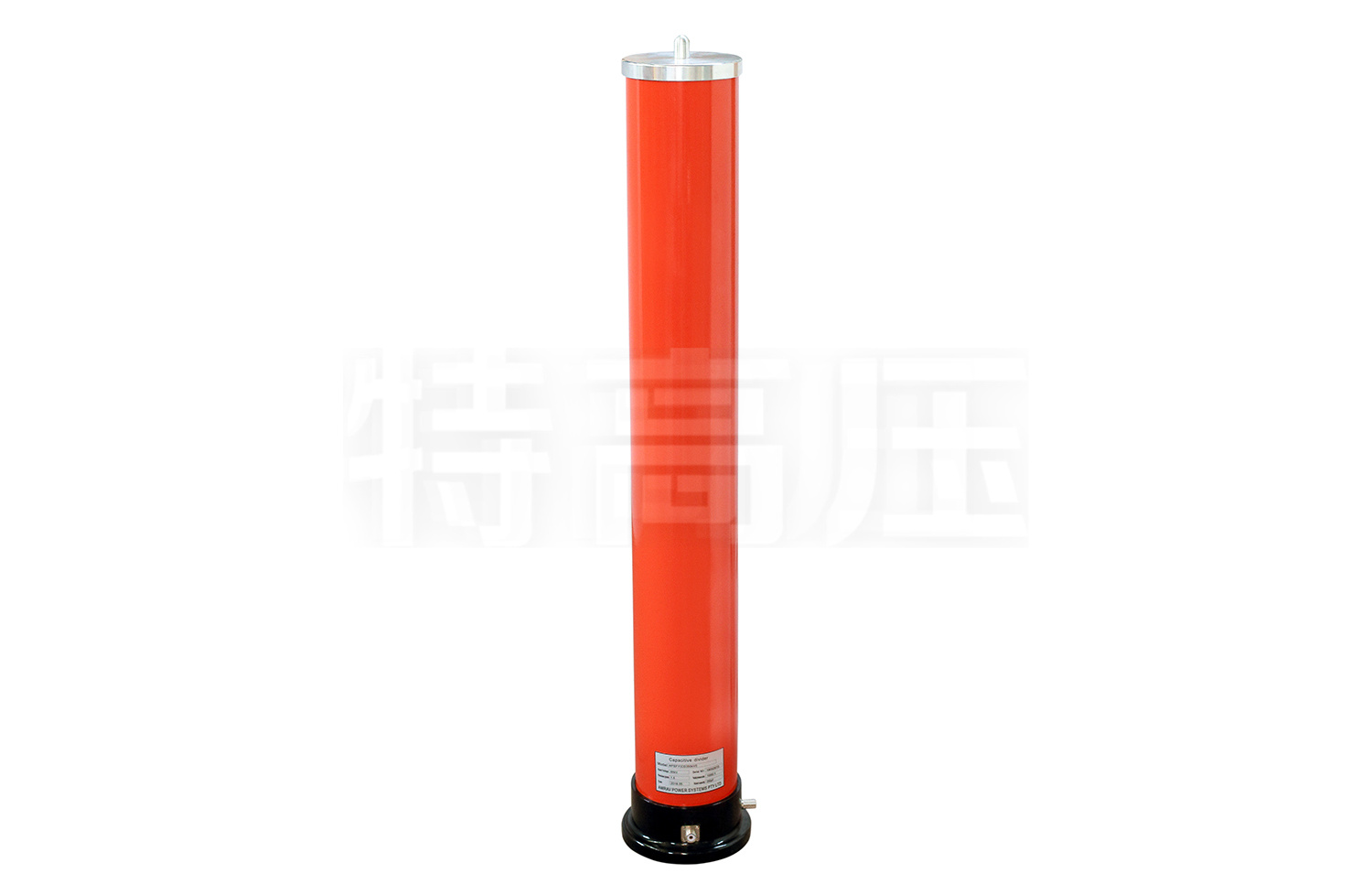

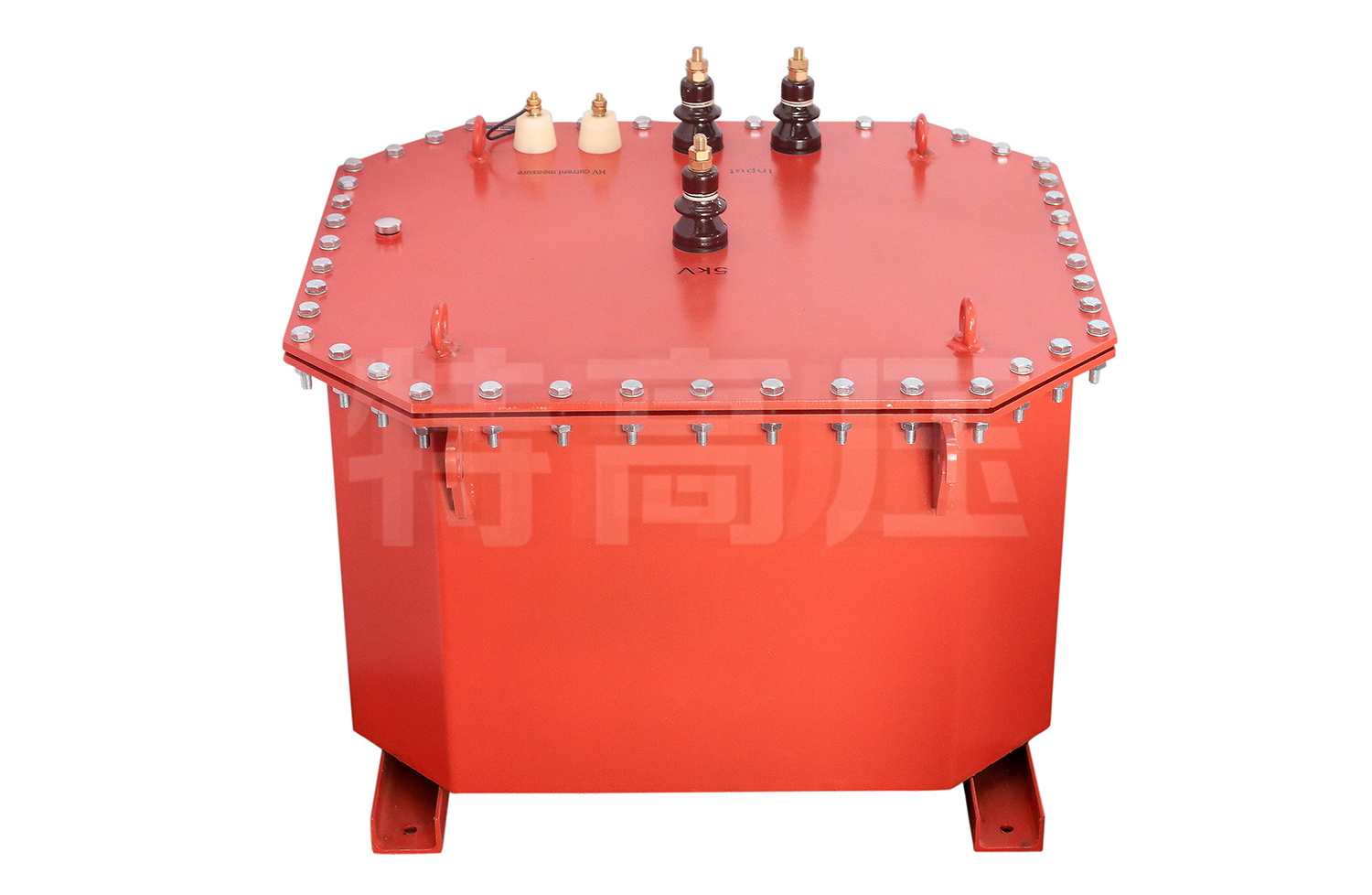

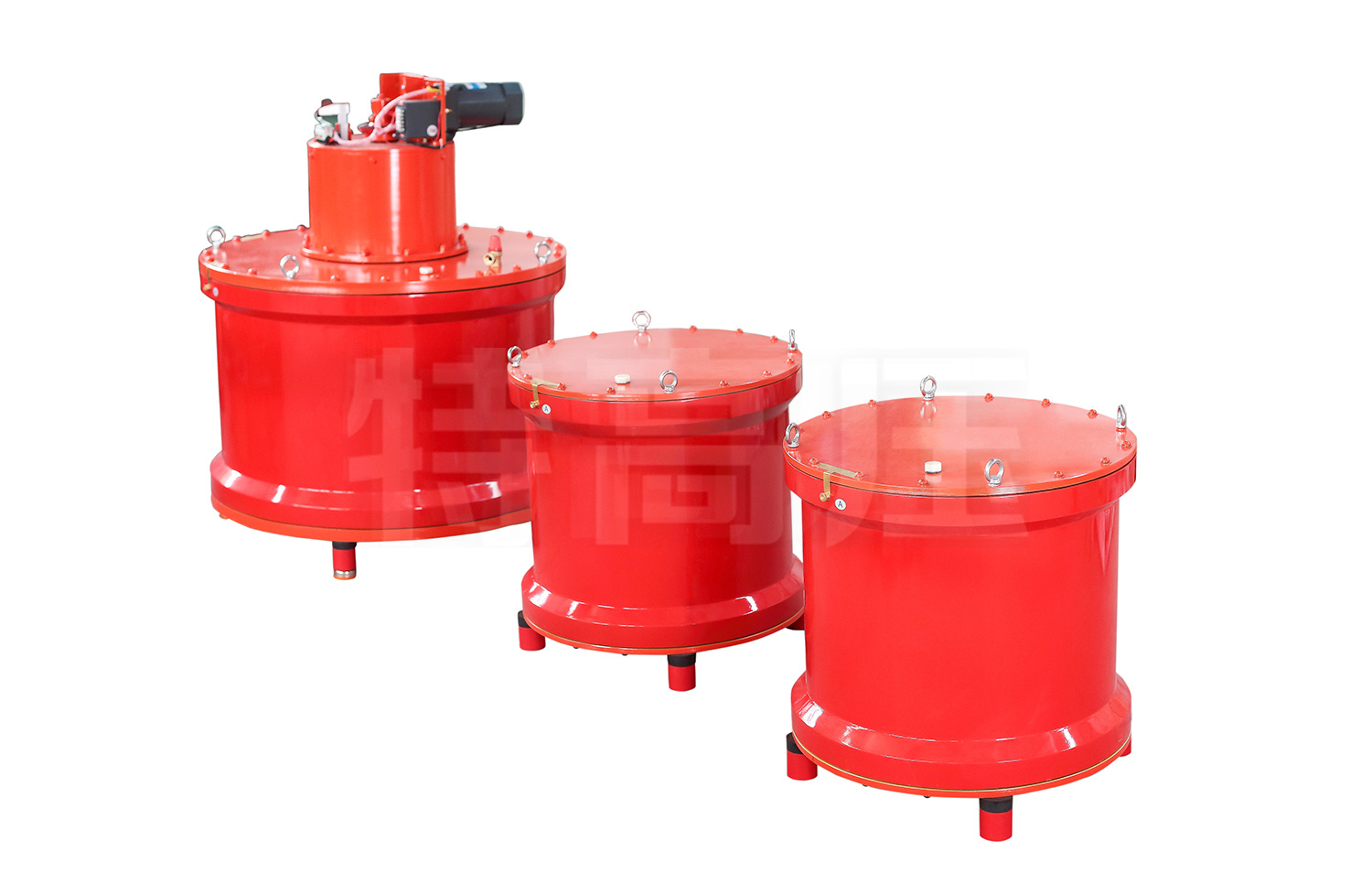

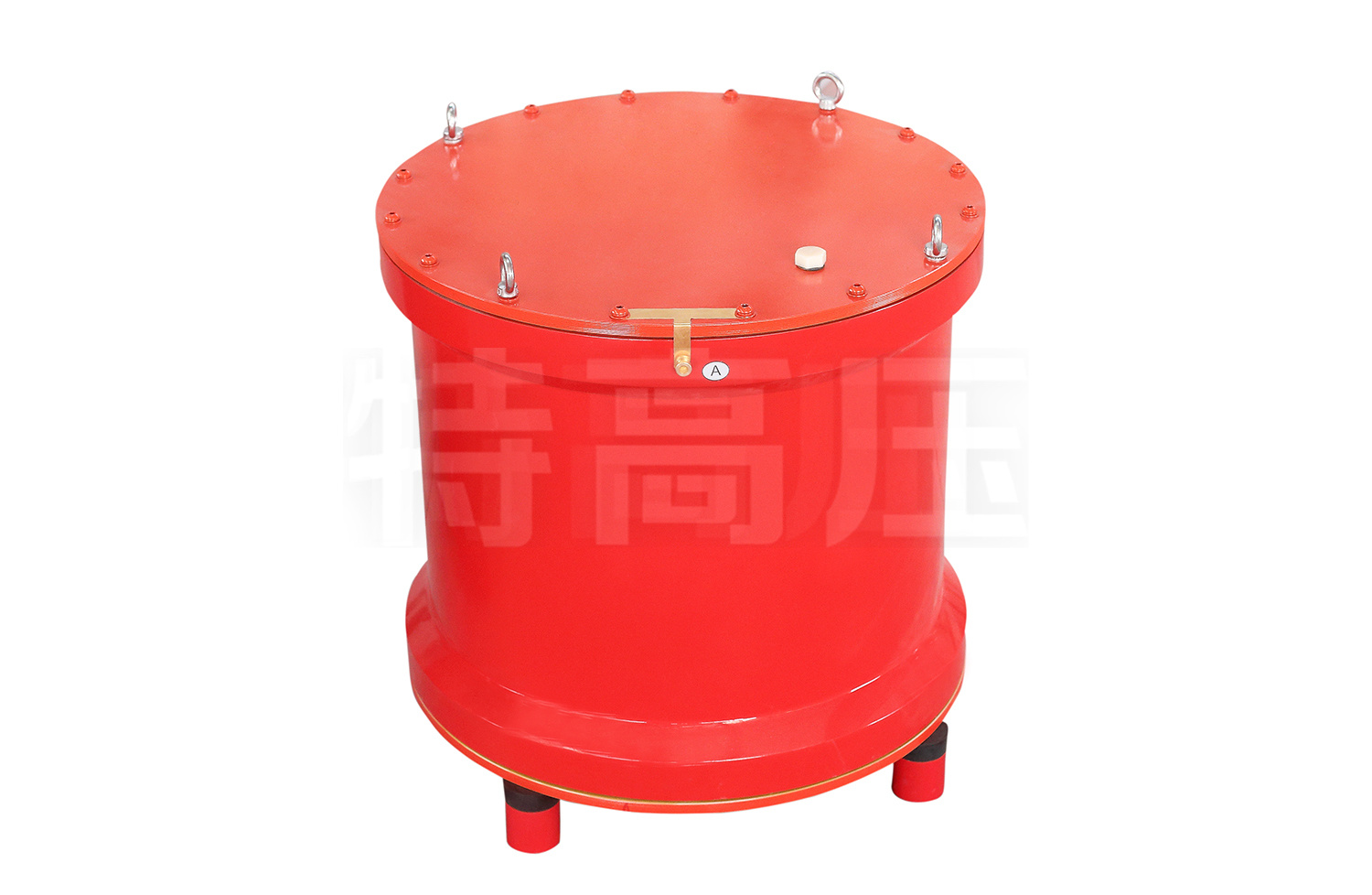

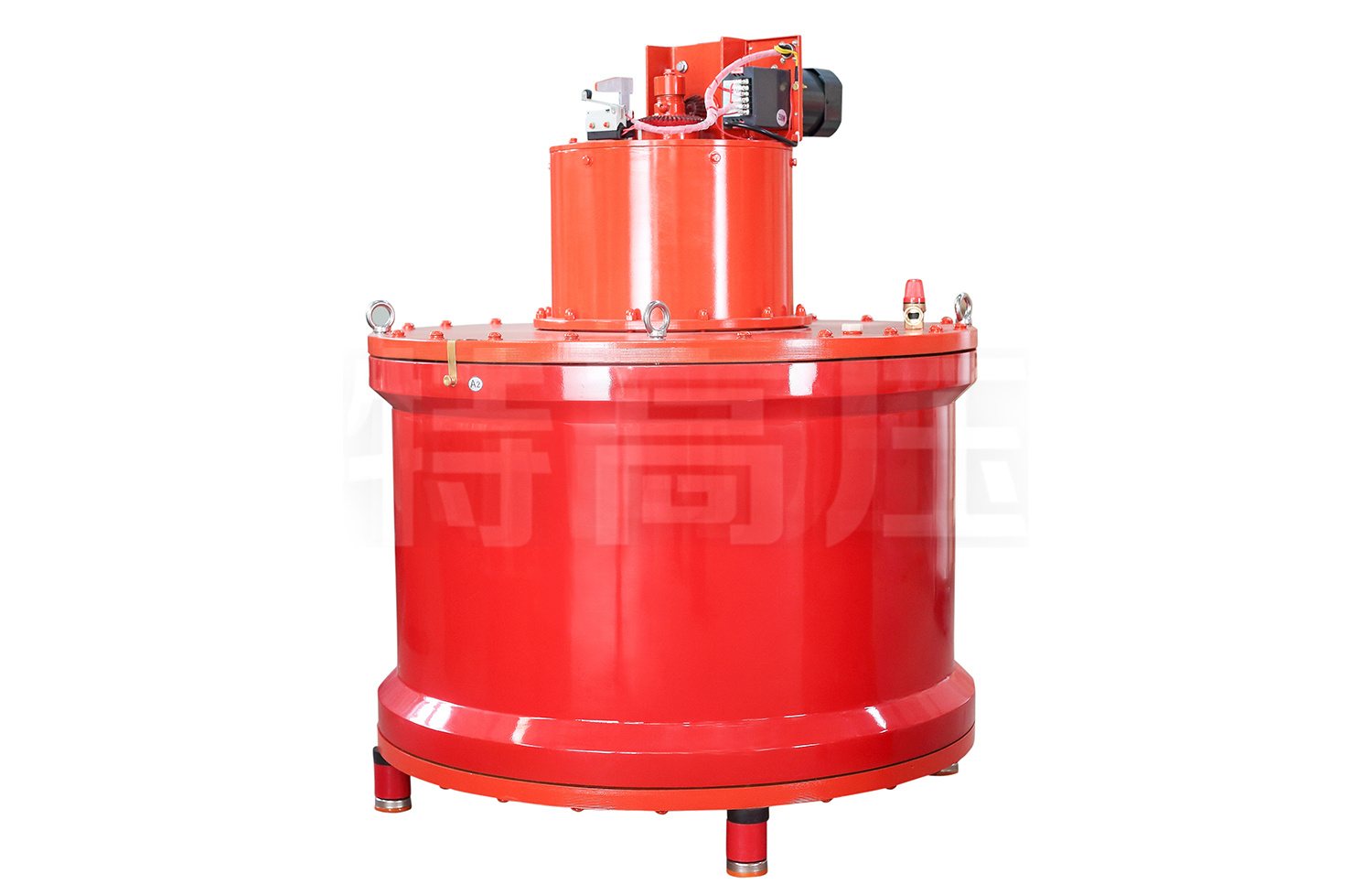

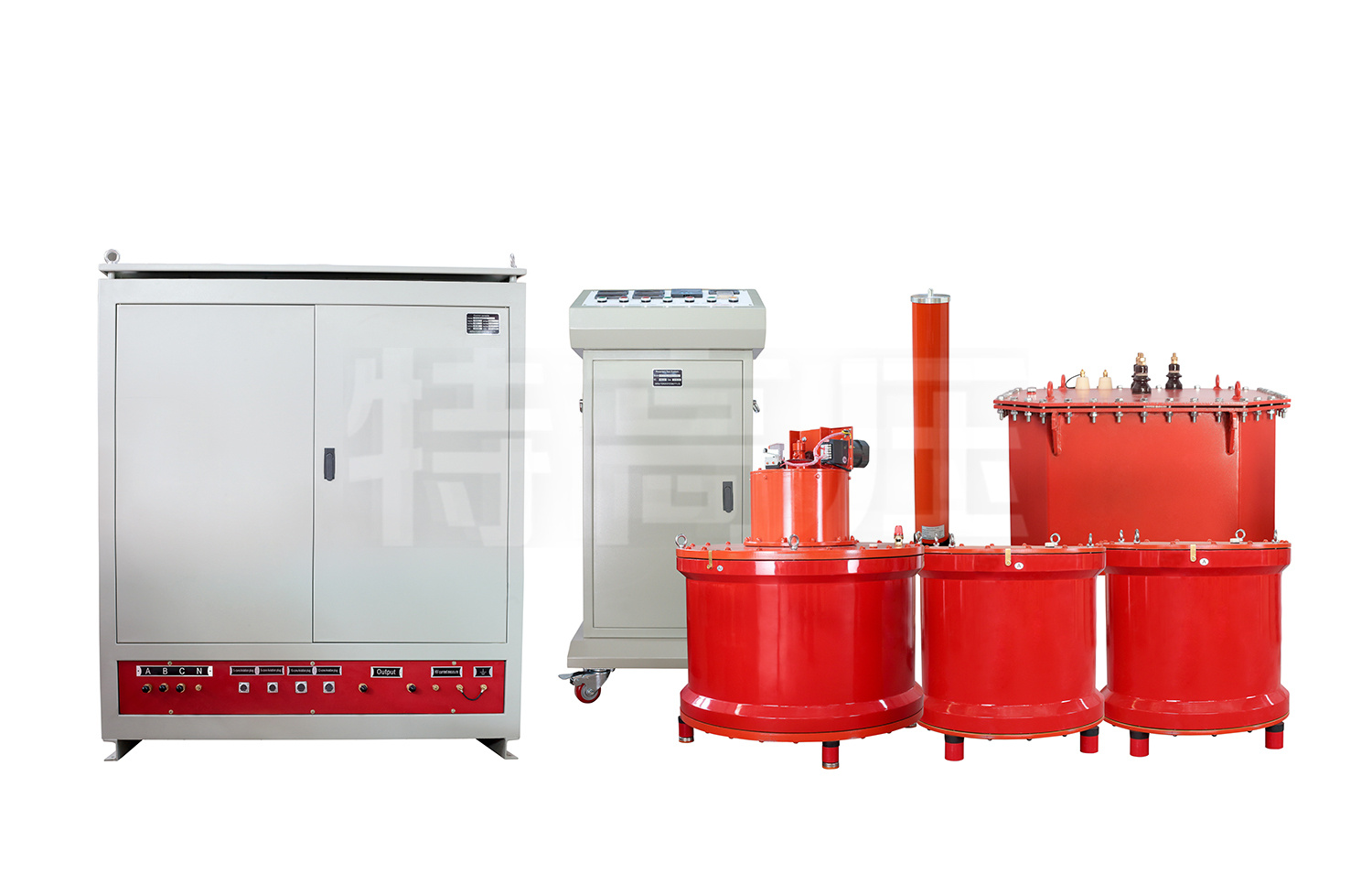

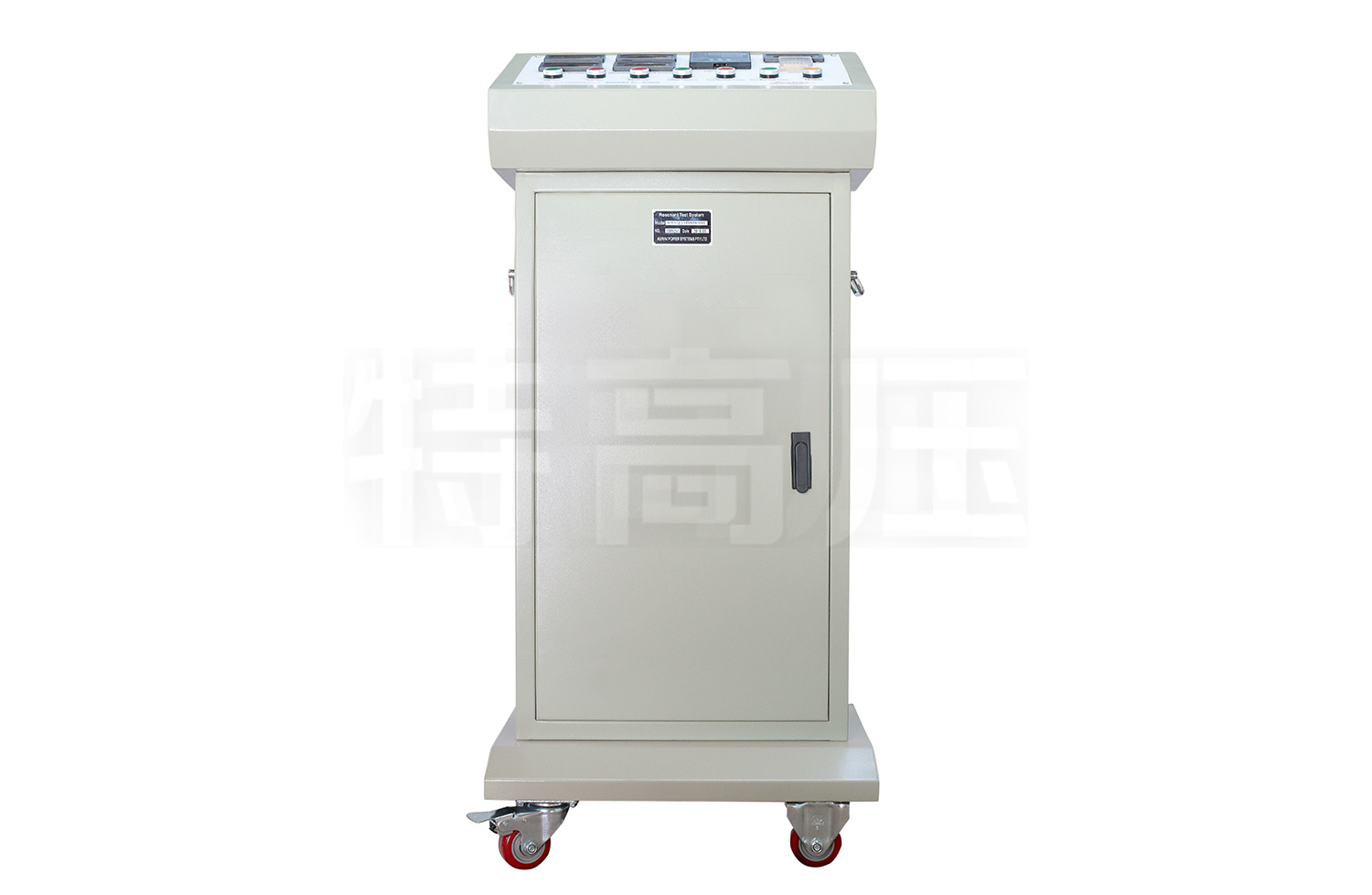

产品图集
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
