专门用来检测电力器件的电气绝缘强度和泄漏电流
参考标准：DL/T848.1-2019，DL/T596-2021、GB11032-2020、GB/T 16927.1-2011、DL/T474.2-2018
- 采用高频倍压电路，应用新型PWM脉冲宽度调制技术和电压电流双闭环反馈技术
- 使用进口大功率IGBT器件及其驱动技术,使电压稳定度高，纹波小
- 选用进口高频高压整流二极管，使倍压筒更加小巧轻便
注：关于产品购买、技术维护等服务，欢迎致电!
高压发生器是根据中国电力行业标准DL/T848.1-2004《高压试验装置通用技术条件 第1部分：直流高压发生器》设计制造的新一代便携式高压检测仪器，专门用来检测电力器件的电气绝缘强度和泄漏电流。
高压发生器采用高频倍压电路，应用先进PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。使用进口大功率IGBT器件及其驱动技术，消除开关干扰，实现高压发生器的高品质和便携性。选用进口高频高压整流二极管，使倍压筒更加小巧轻便，提升整机效率。根据EMI电磁干扰和EMC电磁兼容理论，采用屏蔽、隔离和接地等措施，提升整机安全性，并能承受额定电压放电而不损坏。仪器保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。过压整定选用数字拨码开关，操作简单并具有较高的整定精度。增设智能高精度0.75U功能按钮，利于氧化锌避雷器的测试。
高压发生器选用一体式设计方案：倍压筒和主机放置在一个机箱内，结合新科技、选用新器件，实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点，是高压测试行业的理想测试仪器。
产品别称：直高发、高压发生器、中频直流高压发生器
适用范围
- 1、阀式避雷器的电导电流试验。
- 2、电力变压器的直流耐压试验及泄漏电流测量。
- 3、高压电缆（35～500kV及以下）的直流耐压试验及泄漏电流测量。
- 4、氧化锌避雷器的U1mA直流参考电压试验和0.75U1mA下的泄漏电流试验。
产品参数
技术参数
| 规格 | 60/5 |
| 额定电压（kV） | 60 |
| 额定电流（mA） | 5 |
| 额定功率（W） | 300 |
| 整机质量（kg） | 9 |
| 整机体积（mm3） | 465*390*190 |
| 倍压筒高度（mm） | 440 |
| 输出电压精度 | ±(0.5%读数±2个字) |
| 输出电流精度 | ±(0.5%读数±2个字) |
| 纹波系数 | ≤0.5% |
| 工作方式 | 间断使用，额定负载1小时 |
| 过载能力 | 空载电压可超出额定电压20%使用30分钟 |
| 最大充电电流为1.5倍额定电流 | |
| 电源：AC220V±10% 50Hz | |
| 工作环境 | 温度：-10-40℃ |
| 相对湿度：室温为25℃时不大于85%（无凝露） | |
| 海拔高度：1500米以下 |
产品特征
- 1、输出电压稳定：采用高频倍压电路，应用新型PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。
- 2、全量程平滑调压，输出电压精度高：主机电压表直接显示加载在负载上的电压值，无需外加分压器，接线操作简单。电压分辨率0.1kV，电流分辨率1uA。
- 3、保护全面：保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。
- 4、0.75U功能：增设智能高精度0.75U功能一键按钮，按下此按钮，电压电流自动跳转至0.75U状态，利于氧化锌避雷器的测试。
- 5、零起升压：升压电位器零起升压，采用进口多圈电位器，升压过程平稳，调节精度高。
- 6、自动升压：可预设试验电压， 输出电压可恒压保持。
- 7、自动计时：对试验加压时间进行预设置并计时，计时完毕后自动降压。
- 8、数据存储：可即时捕获试验参数和自动保存试验结果。
- 9、过压设定：过压整定选用数字拨码开关，操作简单，并具有较高的整定精度。
- 10、一体式设计：选用一体式设计方案，主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管，使倍压筒体积小巧，提升整机效率，便于携带。
- 11、性能可靠：关键器件选用高性能进口元件，倍压筒外表涂特种绝缘材料，电气性能好、防潮能力强、无泄漏。
- 12、操作简单：仪器界面各功能按键，布局合理，指示清晰，易学易用。
产品视频

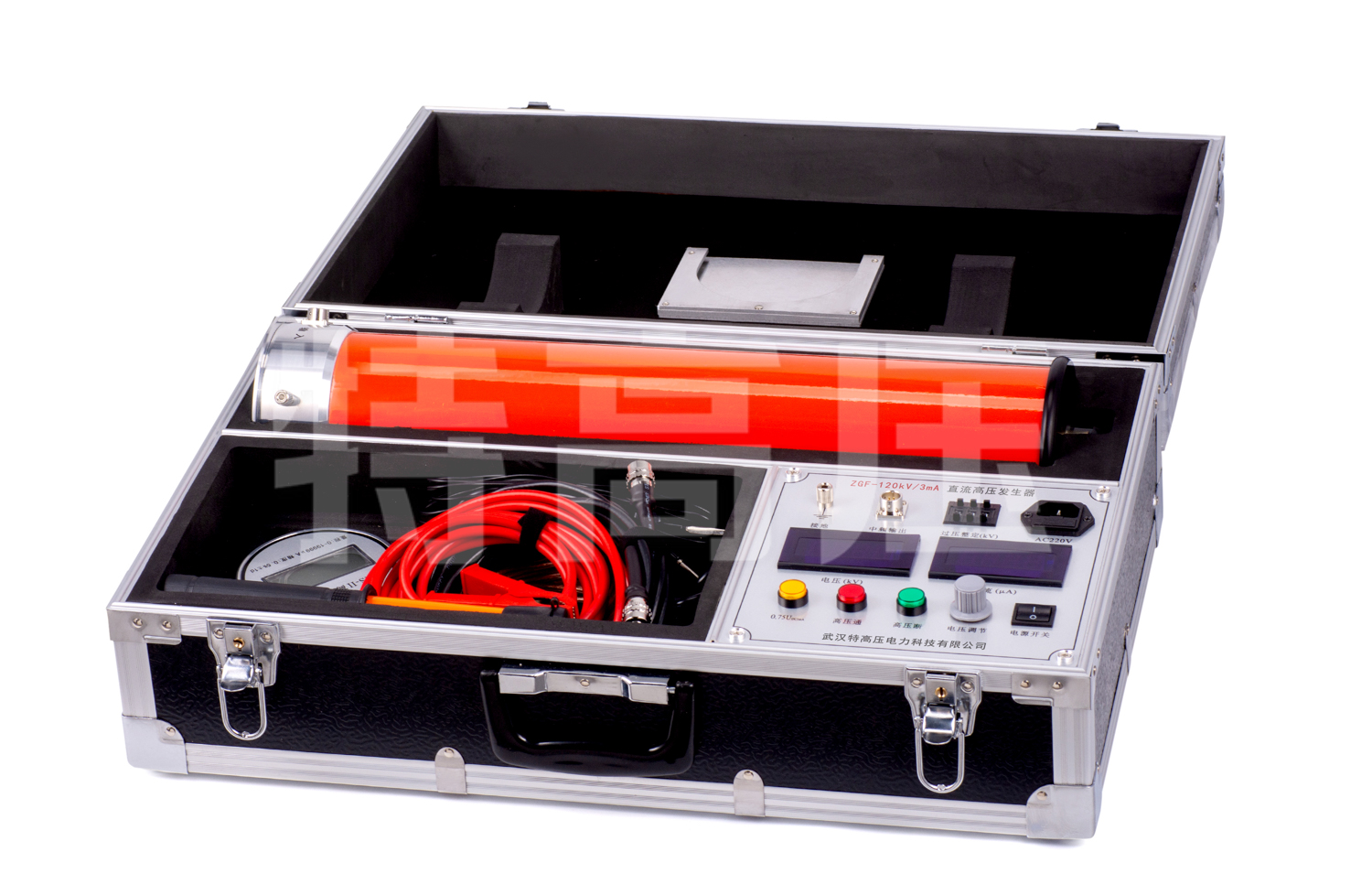

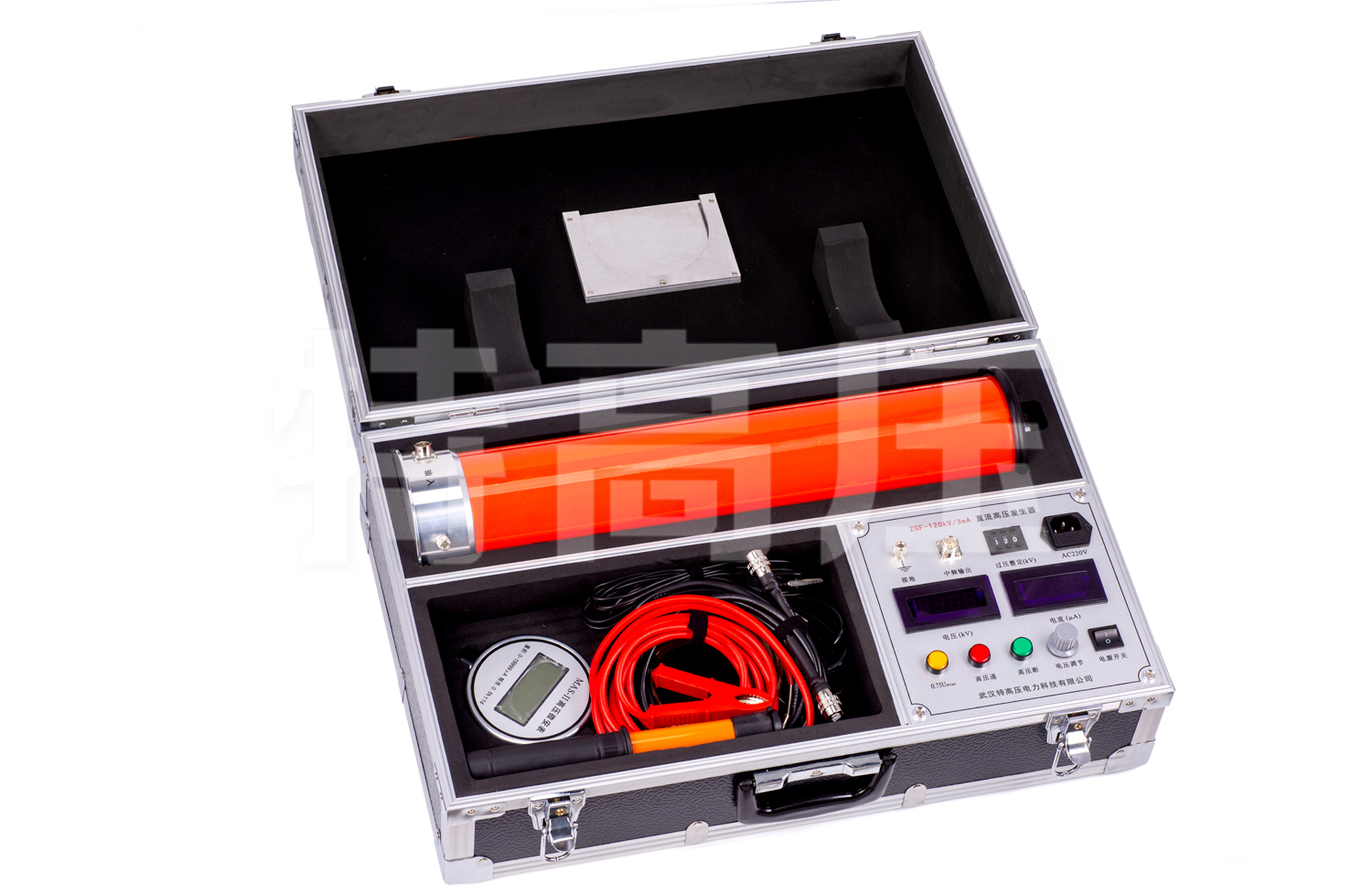

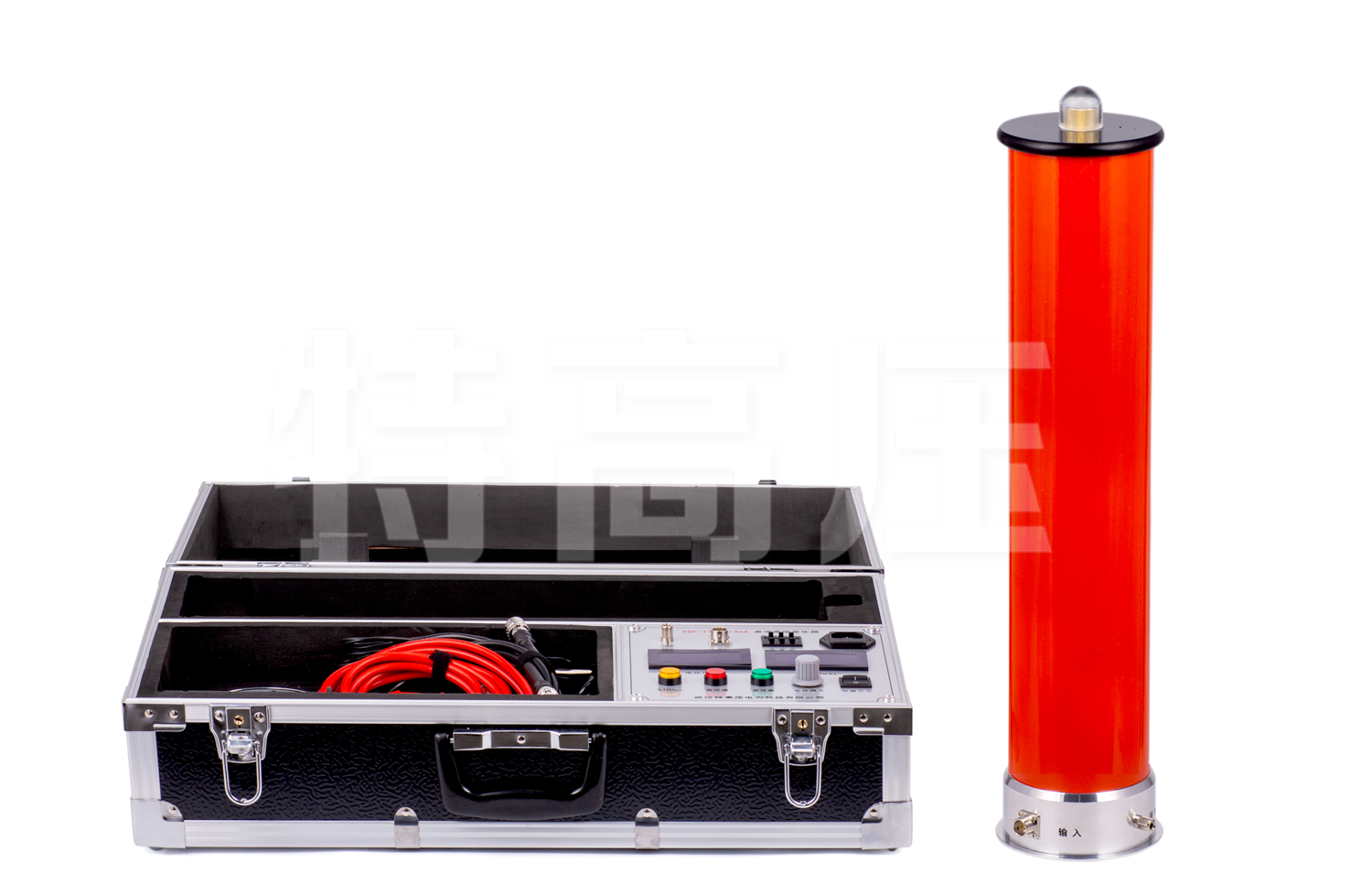

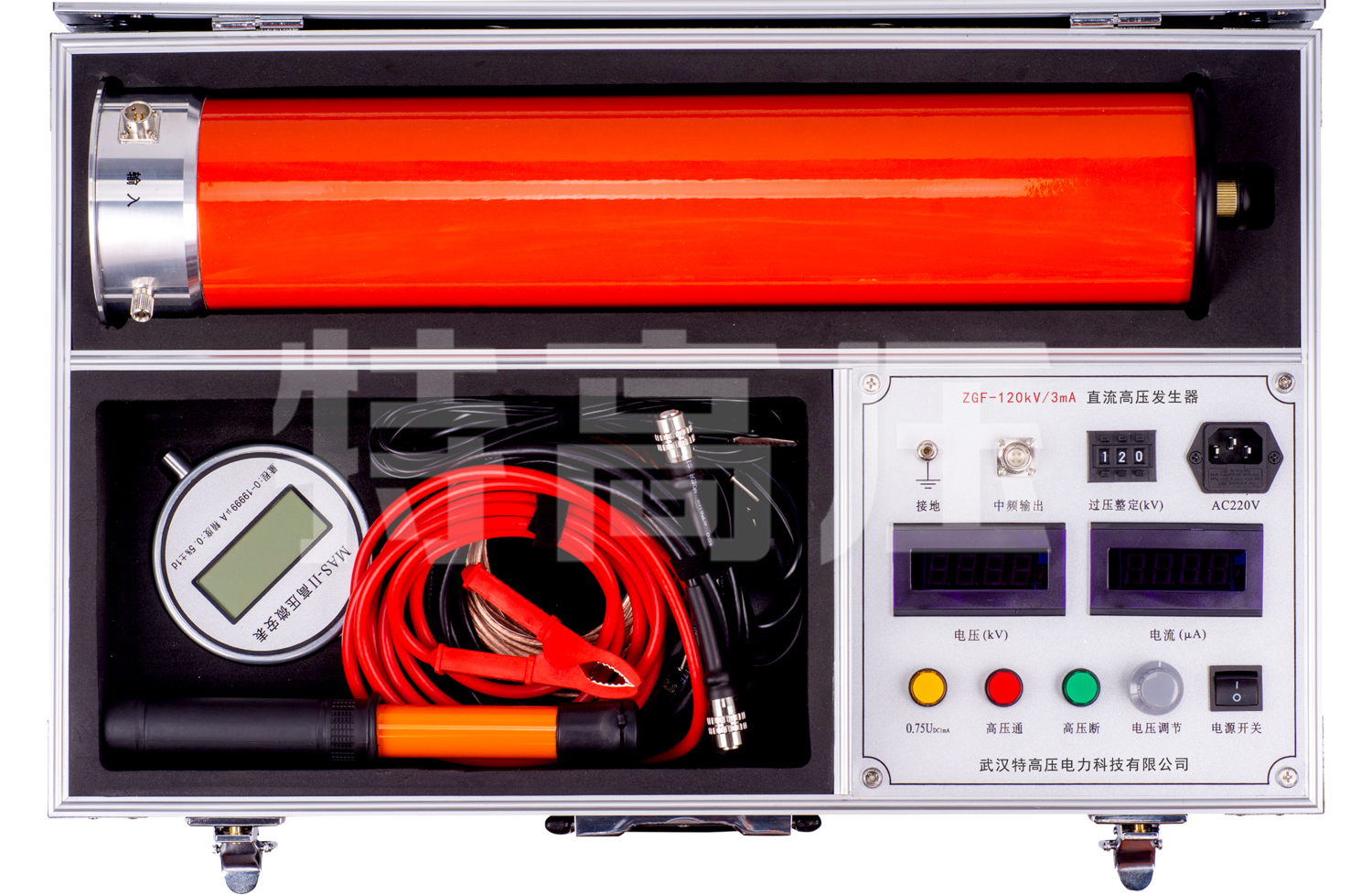

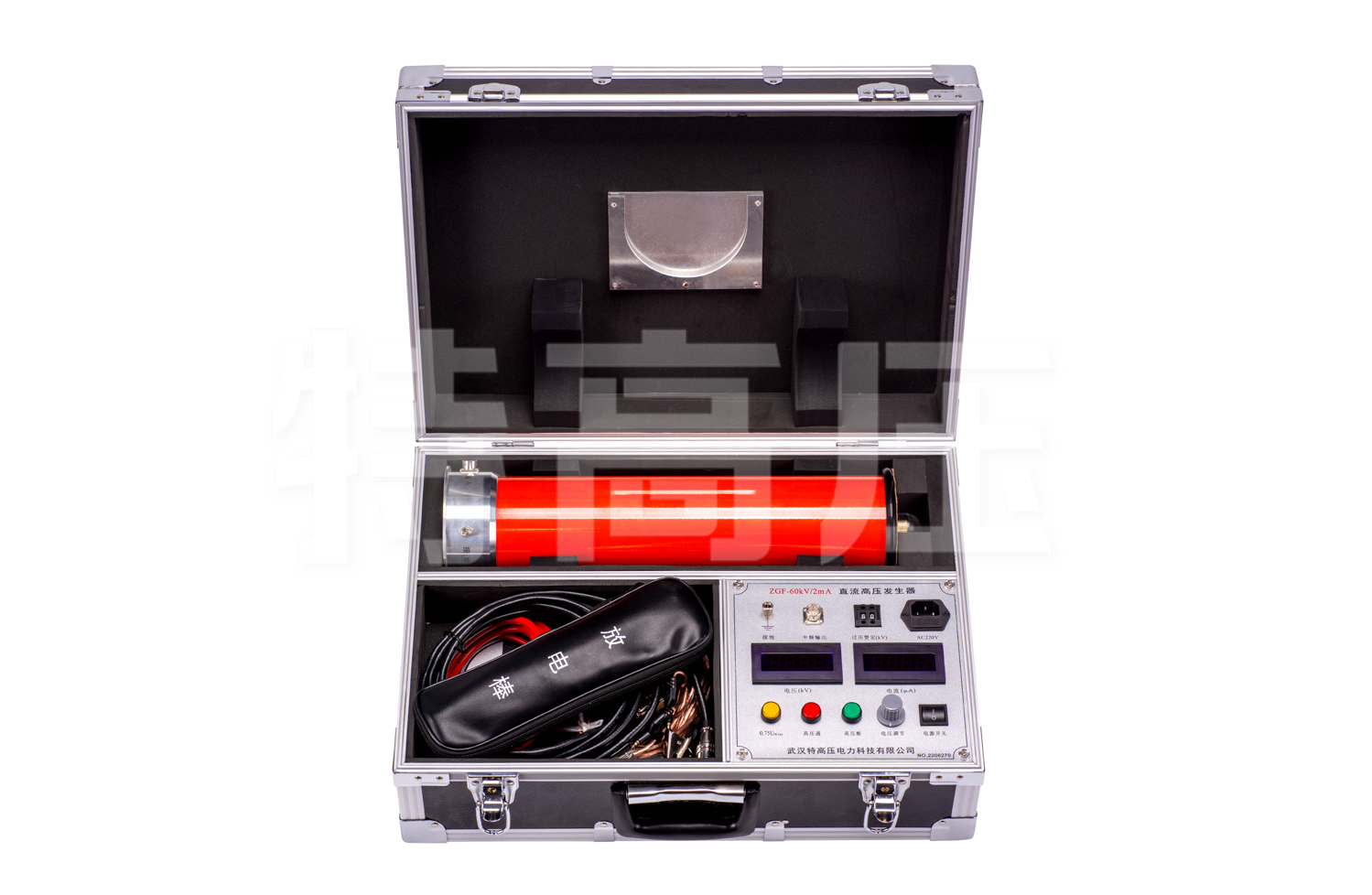

产品图集
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
