能准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数
参考标准：GB 1984-2014，DL/T 846.3-2017
- 适用于国内外所有型号的SF6开关、GIS组合电器、真空开关、油开关
- 内部抗干扰电路可满足800kV变电站内可靠使用
- 同时可测12路金属触头断口、6路合闸电阻、3路石墨触头测试、3路双端接地
注：关于产品购买、技术维护等服务，欢迎致电!
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。仪器为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
产品别称：高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪、高压开关动特性测试仪
产品参数
技术参数
| 时间测量 | 12路固有分闸（合闸）时间 | |
| 分闸（合闸）相内不同期 | ||
| 分闸（合闸）相间不同期 | ||
| 合闸（分闸）弹跳时间（弹跳次数） | ||
| 不同期测试范围：1ms～99ms，分辨率：0.01ms | ||
| 内触发测试范围：1ms～999ms，分辨率：0.01ms | ||
| 1000ms～9999ms,分辨率：0.1ms, 10000ms～200000ms分辨率：1ms | ||
| 外触发测试范围：0.01ms～200s | ||
| 在1000ms以内准确率：0.05%±0.1ms | ||
| 速度测量 | 刚分（刚合）速度 | |
| 指定时间段（行程段或角度段）平均速度 | ||
| 测速范围 | 0.1mm传感器 0.01～20.00m/s | |
| 345°角度传感器 0.01～20.00m/s | ||
| 激光传感器0.01～15.00m/s | ||
| 行程测量 | 3.动触头行程（行程）（3路行程测量选配） | |
| 接触行程（开距） | ||
| 超行程 | ||
| 过冲行程或反弹行程 | ||
| 测量范围 | 直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm | |
| 旋转传感器：345°，测量范围：0-1000mm，分辨率：0.08° | ||
| 此传感器有15度的无效区，安装时在仪器可看到传感器有效区域，数值显示在160-200度左右为佳。 | ||
| 加速度传感器测量范围：0-300mm，分辨率：0.1mm | ||
| 线圈电流 | 最大电流20A,分辨率：0.01A | |
| 线圈电阻测量范围 | 0～2000Ω,分辨率：0.01Ω | |
| 仪器电源 | AC220V ± 10%；50Hz ± 10% | |
| 直流电源输出 | DC6～270V连续可调，DC24V≤15A（短时），DC220V≤ 20A(短时) | |
| 外触发触发电压 | 10.AC/DC10-300V，电流≤120A | |
| 隔离开关测量范围 | ⑴、电压输出：DC6～270V（可调） | |
| ⑵、电源输出时间：0.01-20秒（可设置） | ||
| ⑶、断口信号最大采集时间为200秒 | ||
| ⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数 | ||
| 主机体积 | 400×263×175mm | |
| 使用环境 | -20℃~+50℃ | |
| 相对湿度 | ≤90% | |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征

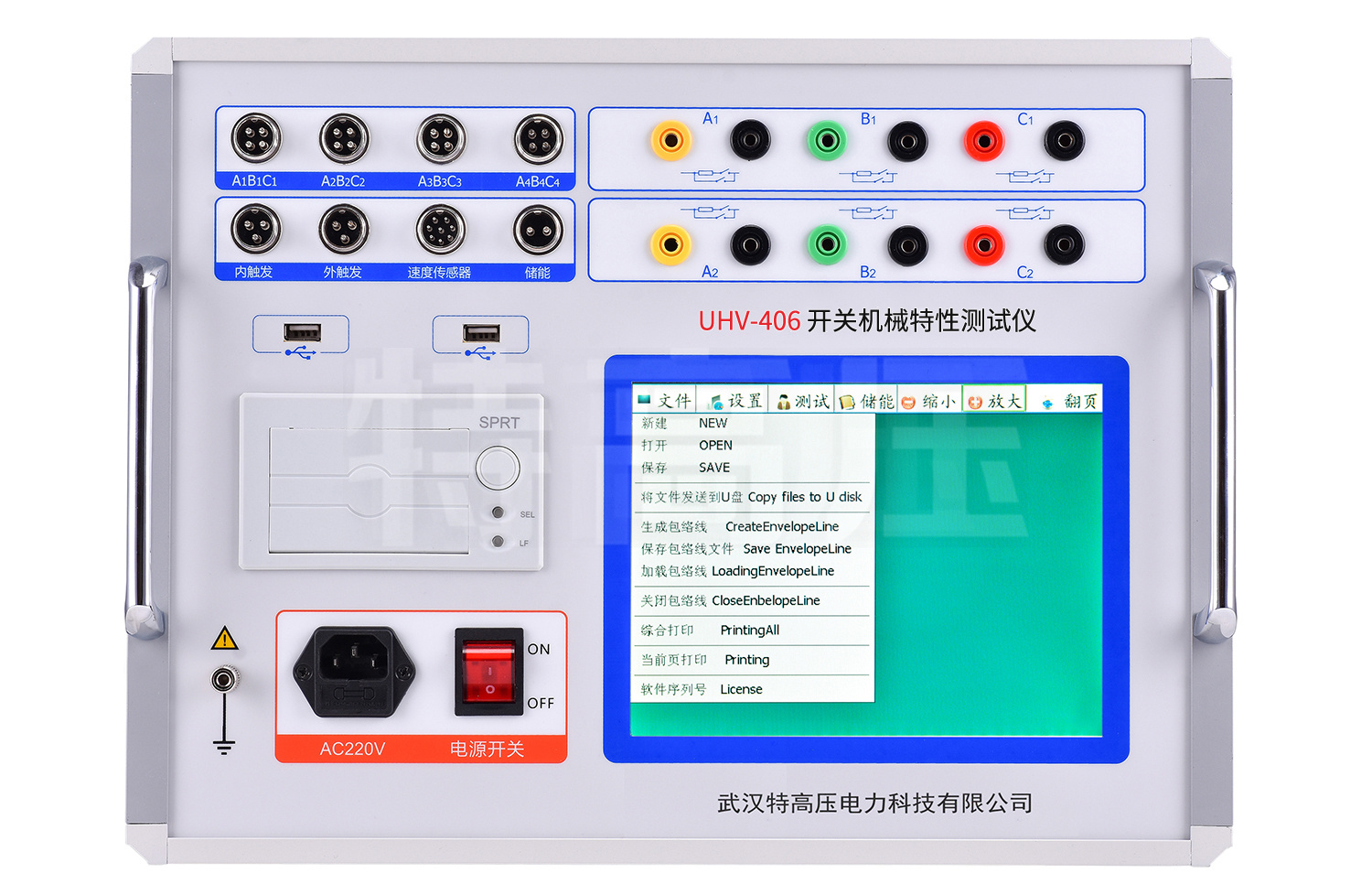

- 1、8.4寸进口高亮彩色大屏，在太阳光下清晰可见，嵌入式操作系统，windows操作界面，界面直观，触摸屏，便于现场操作人员使用
- 2、高速热敏打印机，方便现场打印测试数据
- 3、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值，并可做断路器的低电压动作试验
- 4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷
- 5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关
- 6、开关动作一次，得到所有数据及图形
- 7、主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档
- 8、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存
- 9、同时可测12路金属触头断口、6路合闸电阻、3路石墨触头测试、3路双端接地
- 10、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析
- 11、内部抗干扰电路可满足800kV变电站内可靠使用
产品视频

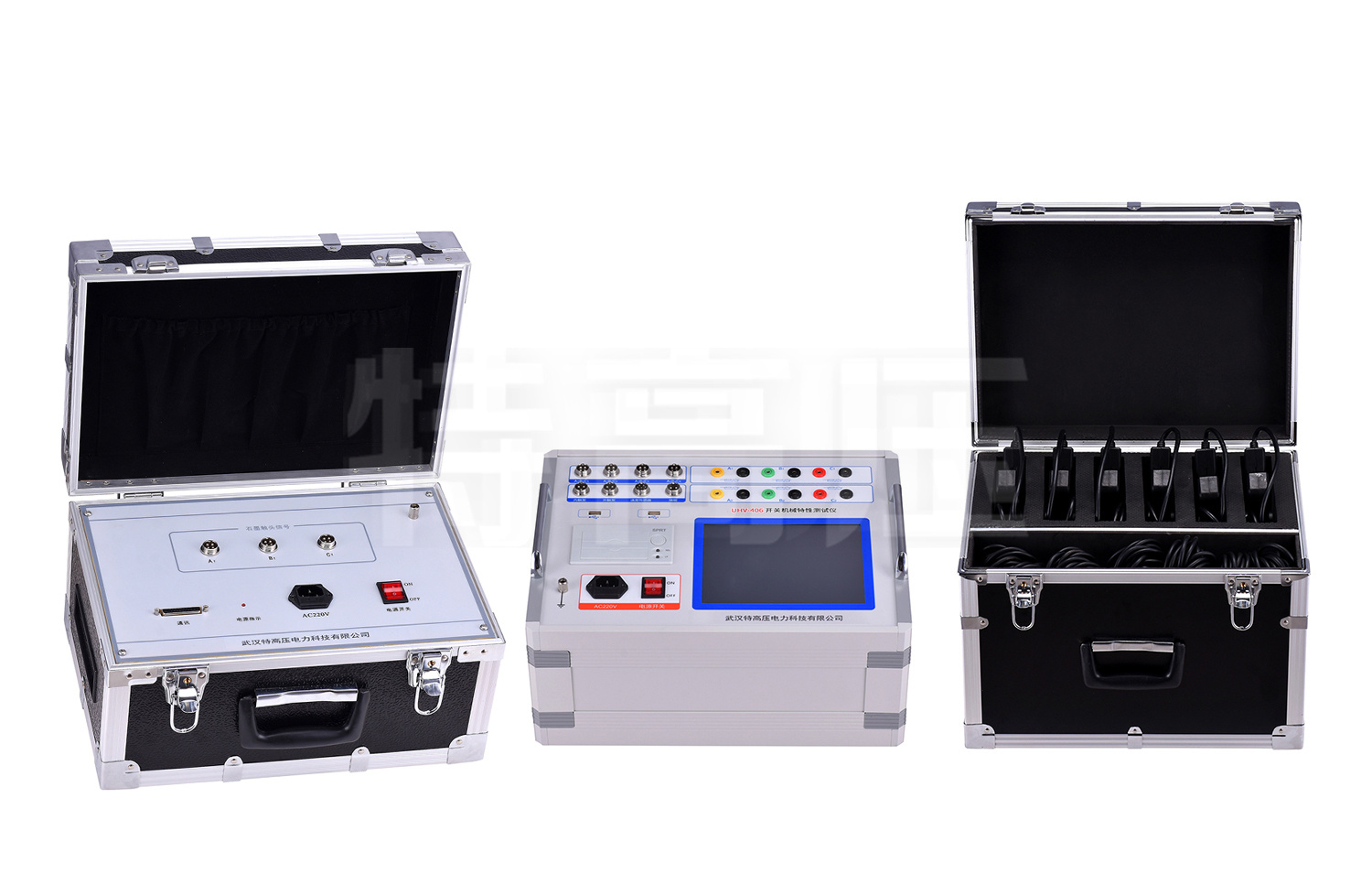

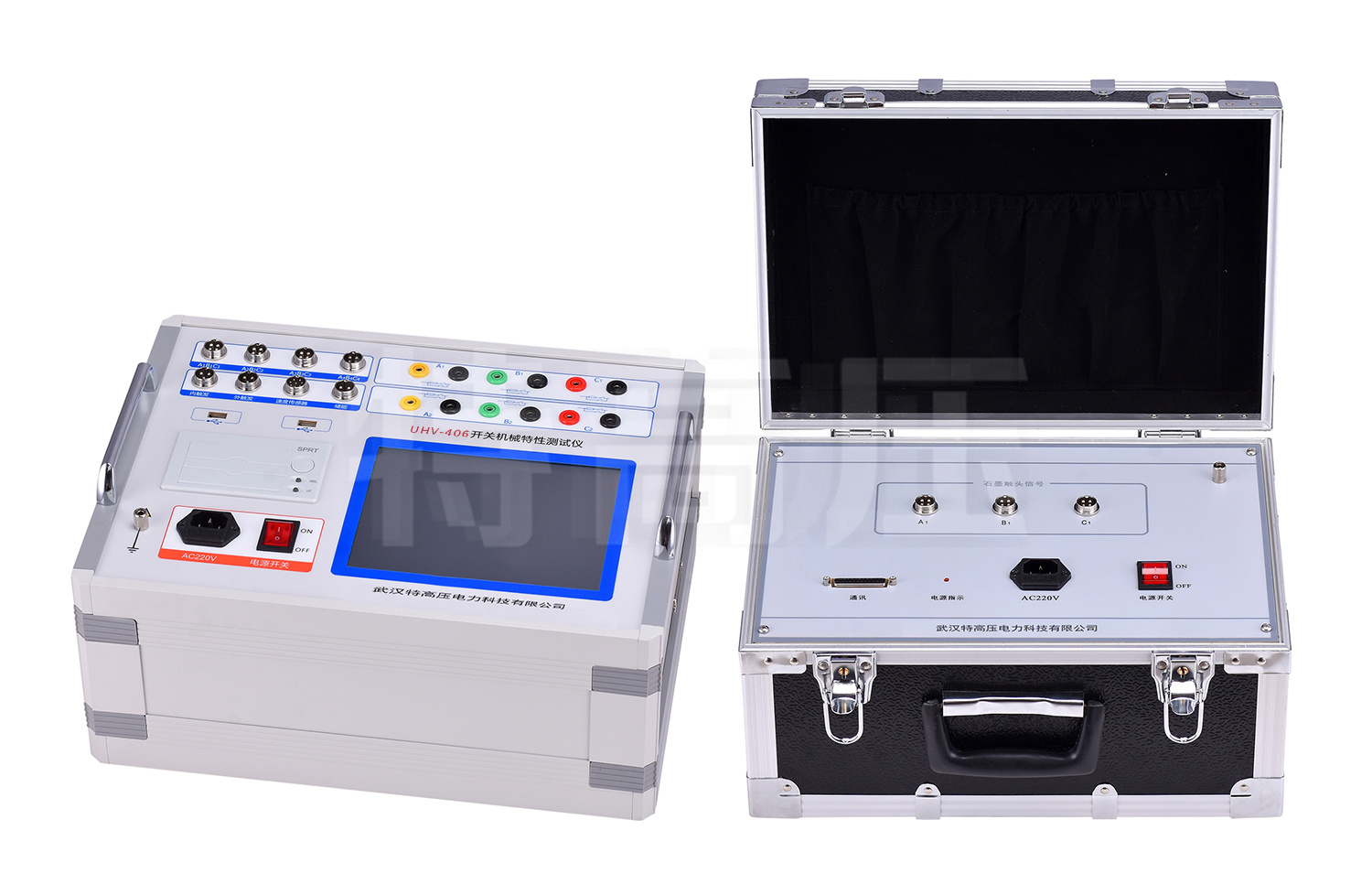

产品图集

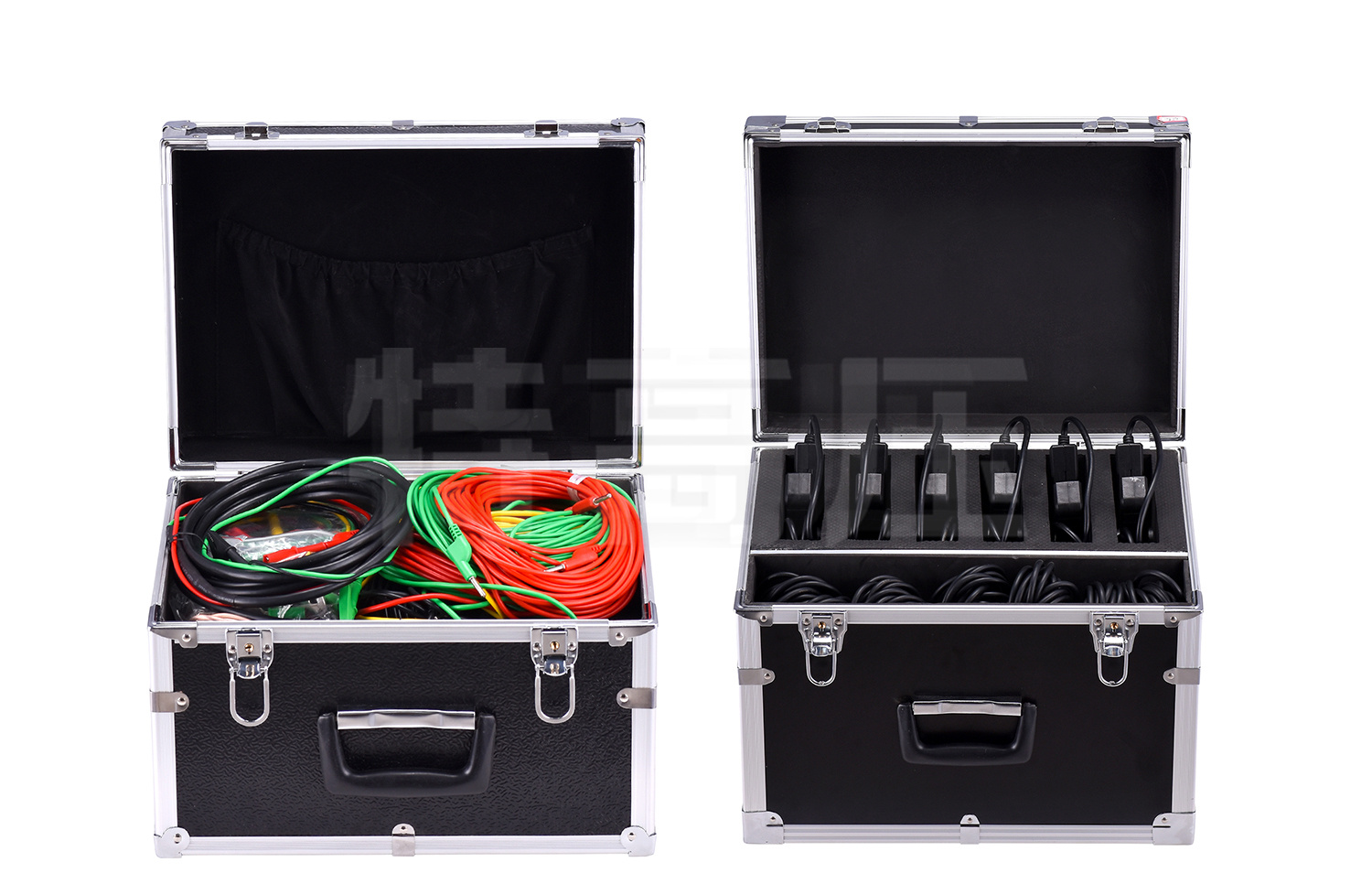

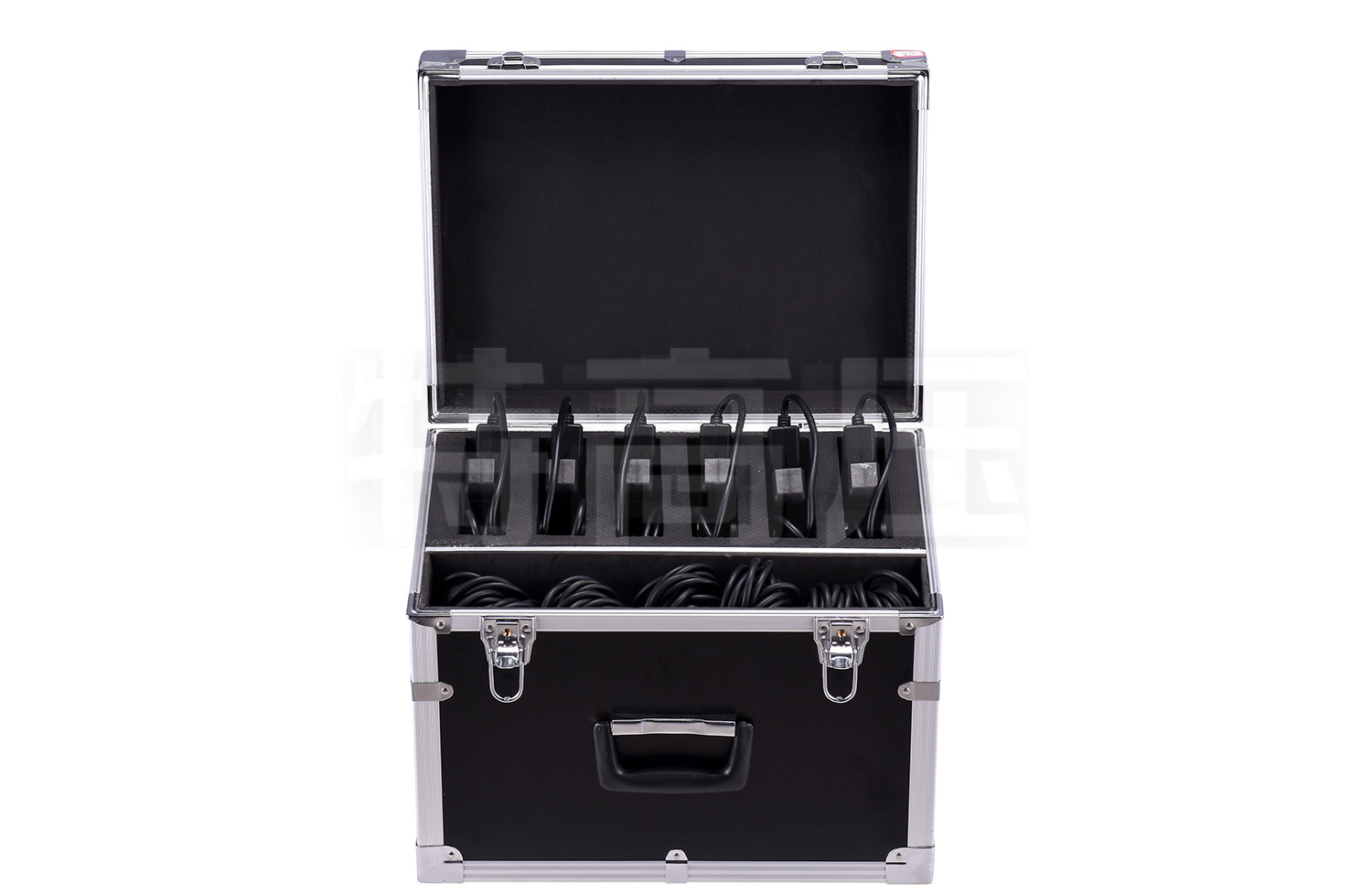

产品附件图
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
