测量变压器等感性线圈制造中半成品、交接试验等以及电力部门预防性试验
参考标准：DL/T 845.3-2004
- 采用全新电源技术，体积小、重量轻
- 整机由单片机控制，自动完成自检
- 精度高，操作简便，可实现直阻的快速测量
注：关于产品购买、技术维护等服务，欢迎致电!
直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。在通常情况下，用传统的方法（电桥法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发了直流电阻快速测试仪。

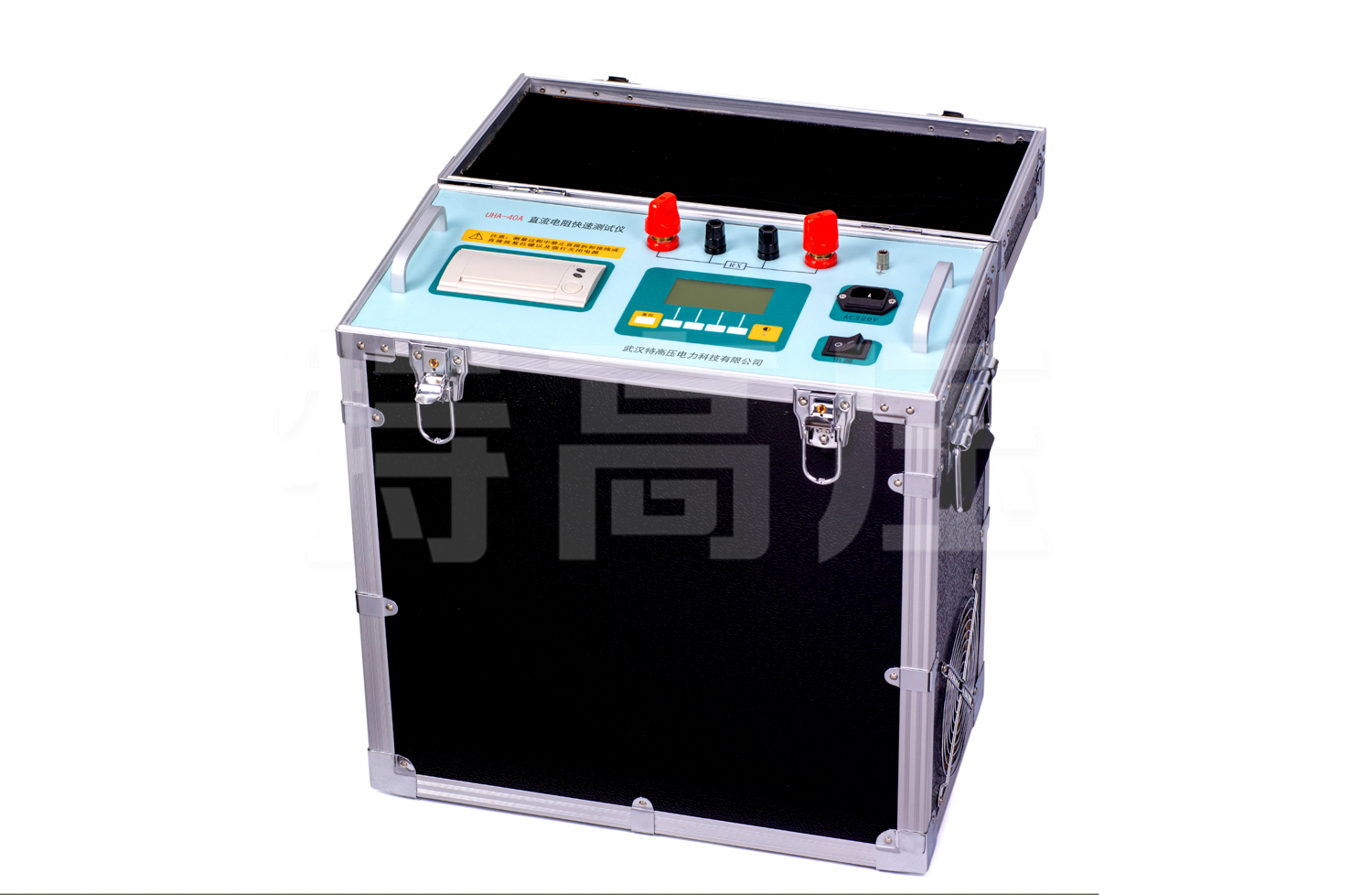

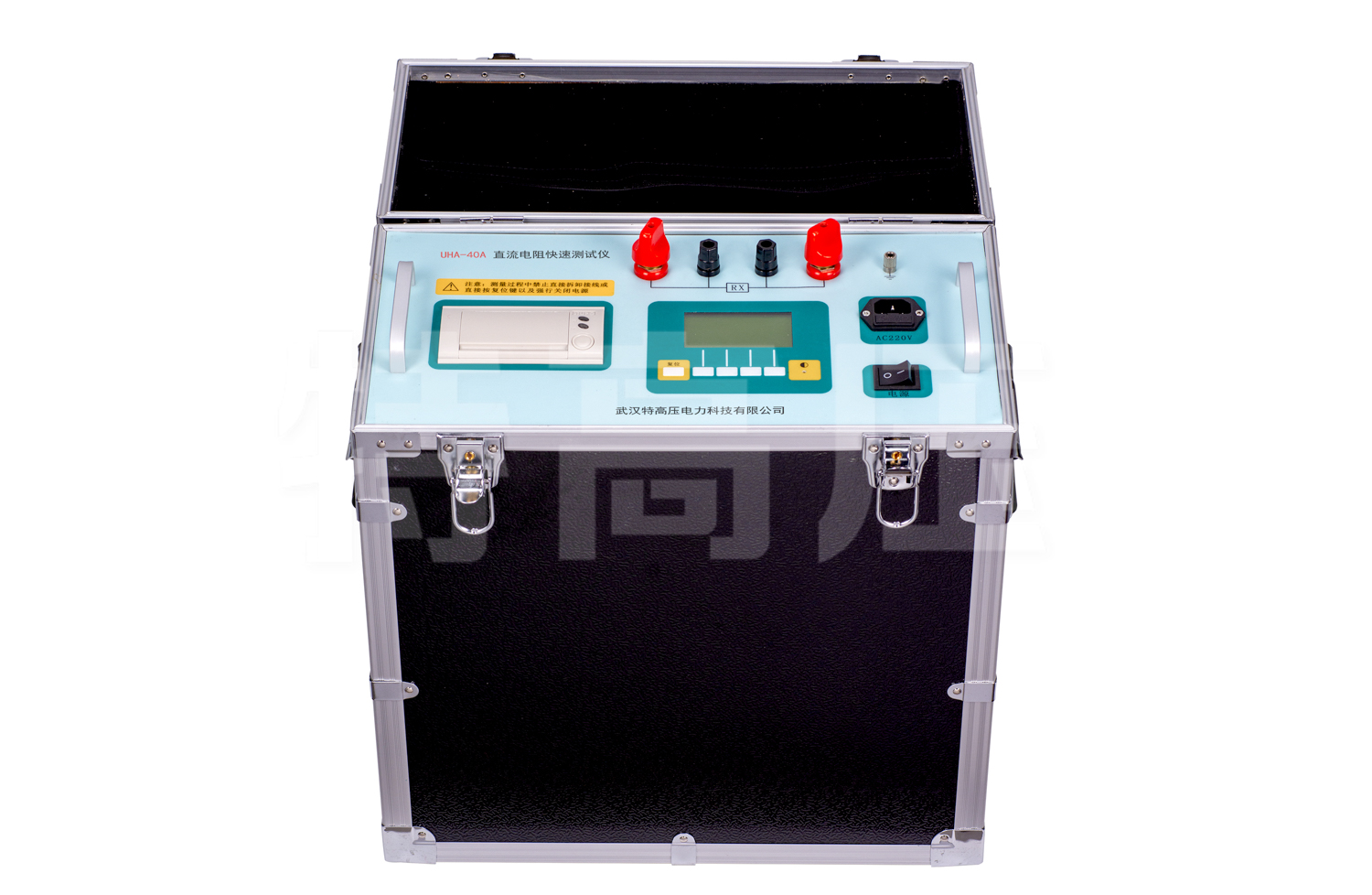

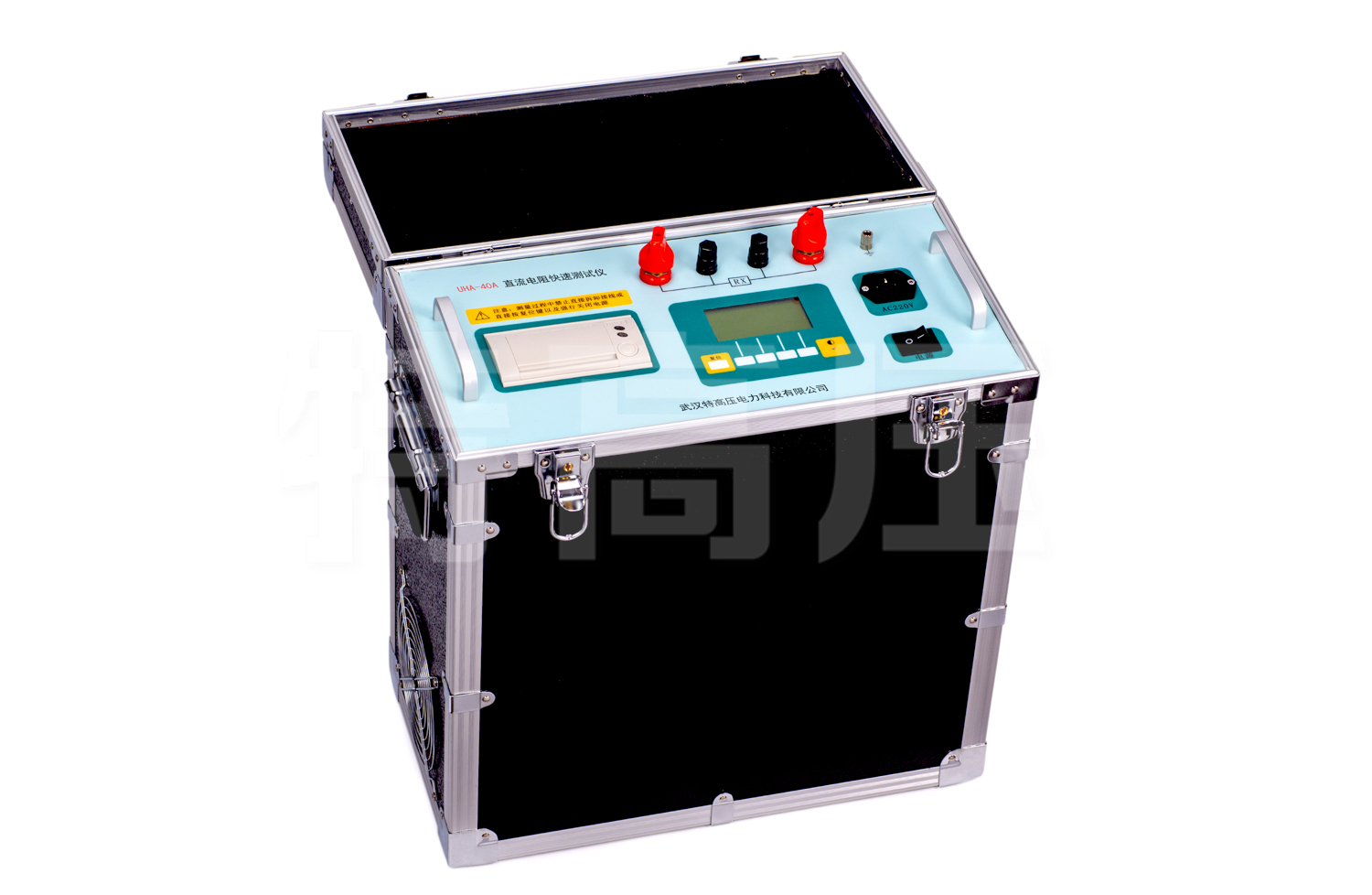

该仪器采用全新电源技术，具有体积小、重量轻、测试量程宽、抗干扰能力强、保护功能完善、大屏彩色液晶显示等特点。整机由单片机控制，自动完成自检、数据处理，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现直阻的快速测量。
产品别称：直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪、直阻测试仪
产品参数
技术参数
| 输出电流 | 40A、20A、10A、5A、2A、100mA、＜5mA |
| 量 程 | 50μΩ～500mΩ （40A） |
| 100μΩ～1Ω （20A） | |
| 500μΩ～2Ω （10A） | |
| 1mΩ～4Ω (5A） | |
| 2mΩ～10Ω (2A） | |
| 100mΩ～200Ω (100mA） | |
| 200Ω～100kΩ (＜5mA） | |
| 准确度 | ±(0.2%+2字) |
| 分辨率 | 0.1μΩ |
| 工作温度 | -10℃～40℃ |
| 环境湿度 | ≤90%RH，无结露 |
| 海拔高度 | ≤1000米 |
| 工作电源 | AC220V±10%，50Hz±1Hz |
| 外形尺寸 | 428×350×230mm3 |
| 仪器重量 | 10.9kg |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、仪器提供7档输出电流选择，最大电流为40A，最小电流＜5mA，适合更多类型变压器和互感器的直流电阻的测量
- 2、仪器测量范围宽从50μΩ到100kΩ
- 3、响应速度更快，可在测量状态直接转换有载分接开关，仪器自动刷新数据
- 4、仪器具有音响放电报警功能，放电指示清晰，减少误操作
- 5、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠

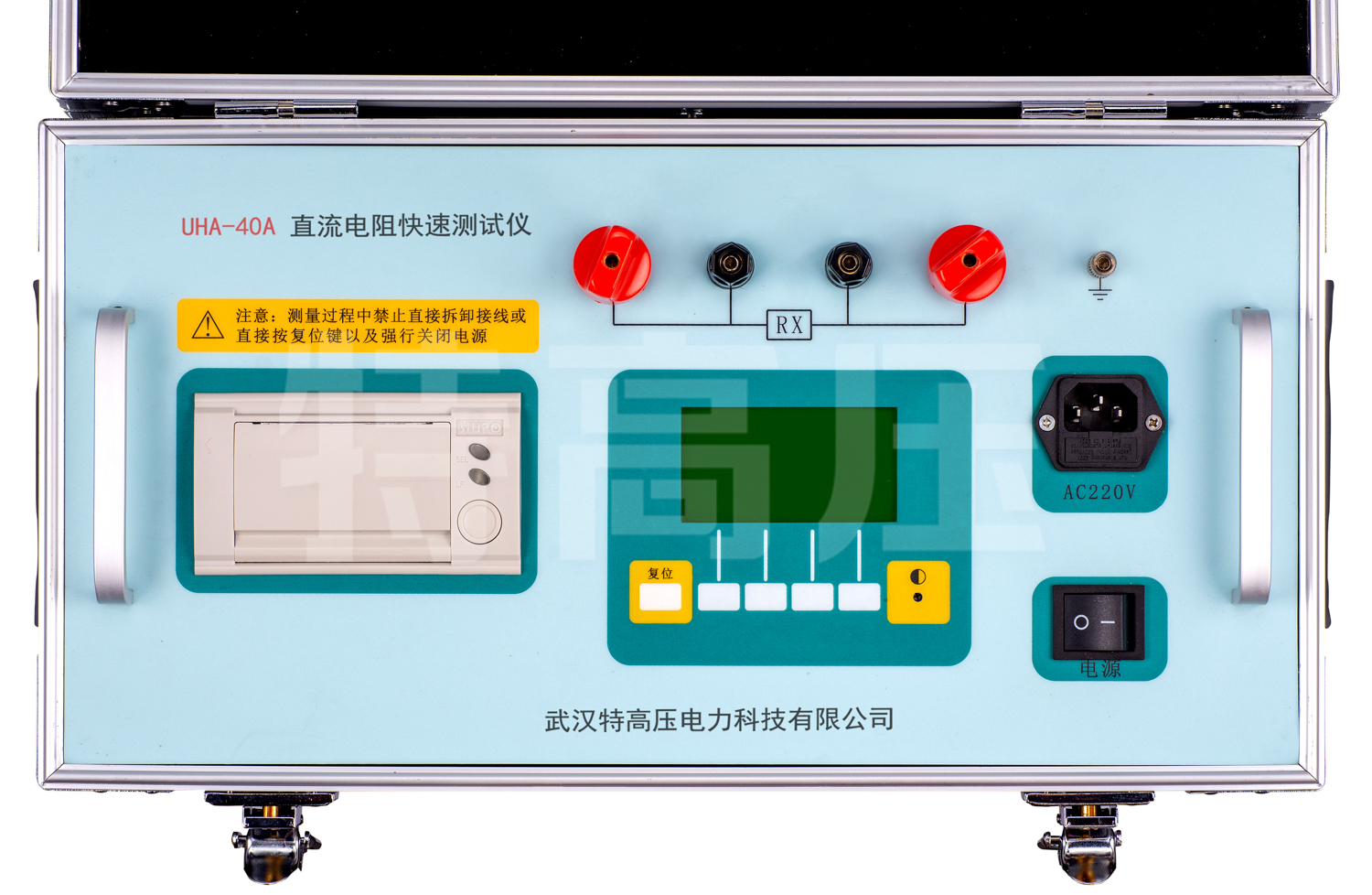

- 6、仪器采用7寸彩色液晶屏，界面显示清晰美观，并可实时打印输出结果
- 7、仪器可设置为中文、英文两版操作界面，可根据客户需求配置
- 8、具有RS485通讯接口，可以将测试数据传输到后台
- 9、本机存储容量大，最多可以存储500条测试记录
- 10、具有USB接口，可以将测试数据转存到U盘
- 11、参数设置更加完善，可以设置变压器的测试绕组、分接位置、测试相别、试品温度、折算温度等
- 12、本仪器采用工业塑壳机箱，便于携带
