你是否曾在进行高压电缆耐压试验时，因设备体积庞大不便搬运而困扰？或是在GIS设备检测中，因电压波形失真导致数据误判？这些电力检测中的常见难题，都能被变频串联谐振技术完美解决。作为现代电力预防性试验的核心技术，变频串联谐振如同高压检测领域的“精准利器”，以高效、安全、精准的优势，成为电力设备绝缘检测的首选方案。

一、核心定义：什么是变频串联谐振？

变频串联谐振是基于RLC串联电路谐振原理，通过变频电源调节输出频率，使回路中电感的感抗与电容的容抗相等，此时电路进入谐振状态，被试品两端可获得Q倍（品质因数）于电源电压的高电压，实现“小功率输入、大功率高压输出”的检测效果。

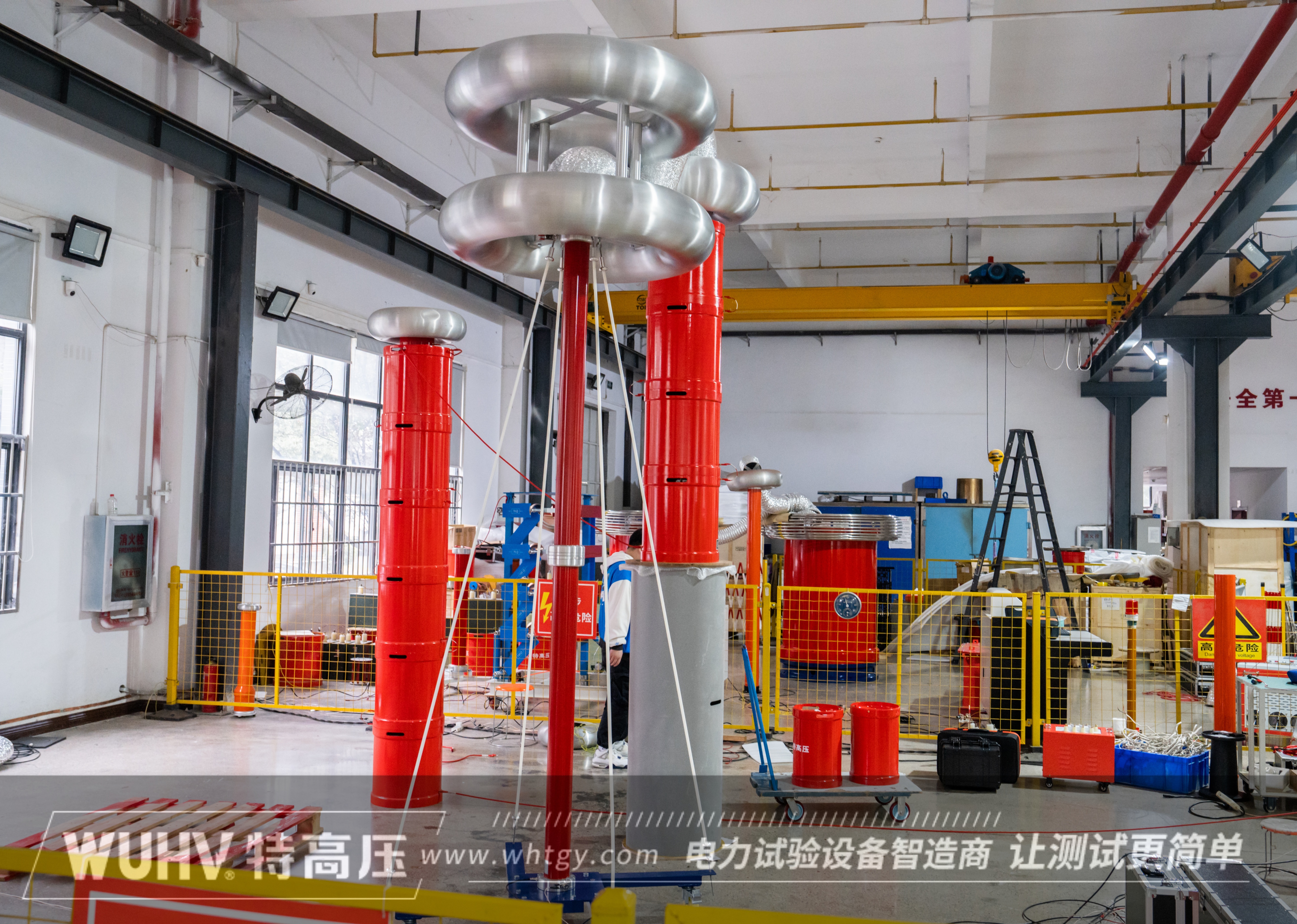

其核心构成包括变频电源、励磁变压器、电抗器、电容分压器及被试品，四者协同工作，通过精准调频实现高压输出，适配不同电容特性的被试设备检测需求。与传统工频耐压设备相比，它具有三大核心优势：

• 高效节能：电源容量仅需试验容量的1/Q，能耗较传统设备降低90%以上，220V/380V单三相电源均可驱动
• 波形纯净：输出纯正弦波，畸变率≤1.0%，接近设备实际运行工况，避免波形失真导致的检测误差

•  安全可控：具备过压、过流、闪络、零位等多重保护机制，异常时自动脱谐降压，同时设备体积小、重量轻，适配现场移动检测。

尤其在长电缆、GIS、变压器等大容量容性设备绝缘检测中，其独特的技术优势成为不可替代的检测手段。

二、应用场景：为什么说它是电力检测不可或缺的装备？

变频串联谐振技术的应用覆盖电力系统、工矿企业、科研院所等多个领域，核心应用场景主要分为两大板块：

• 1. 电力设备安全检测的“守护神”

在电力预防性试验中，变频串联谐振广泛应用于各类高压设备的交流耐压试验，精准排查绝缘缺陷

- GIS组合电器检测：对GIS整体进行交流耐压试验，验证其装配质量和绝缘性能，排查内部导体接触不良、绝缘件受潮等问题

- 变压器、互感器检测：对变压器绕组、互感器进行工频耐压试验，检查绕组绝缘强度，保障设备长期稳定运行

- 避雷器检测：与避雷器特性测试仪协同使用，对避雷器进行交流耐压试验，验证其绝缘强度和放电特性。

• 2、科研与生产领域的“能量核心”

在科研和生产过程中，变频串联谐振为各类高压试验提供稳定可靠的高压源

- 绝缘材料特性研究：为新型纳米绝缘材料、复合绝缘材料的介电性能测试提供精准高压环境

- 特殊场景模拟：用于静电除尘、等离子体生成等特殊环境的高压电场构建，赋能前沿科研项目

- 避雷器检测：与避雷器特性测试仪协同使用，对避雷器进行交流耐压试验，验证其绝缘强度和放电特性。

变频串联谐振技术的应用覆盖电力系统、工矿企业、科研院所等多个领域，核心应用场景主要分为两大板块：

三、性能影响因素：关键参数解析

谐振试验结果的准确性，取决于设备的三大核心性能参数，同时受环境因素影响显著

1、品质因数（Q值）：直接决定升压效率，优质设备在最大负载下Q≥20，Q值越高，升压效率越高，电源容量需求越小

2、调频范围：需覆盖30-300Hz连续可调，确保能精准匹配不同电容特性的被试品，顺利找到谐振点

3、输出电压精度：电压调节精度需达到0.5%，确保试验电压稳定，避免因电压波动导致检测数据失真

4、环境因素：温度-10~50℃、湿度≤90%为最佳试验环境，湿度超过80%时，需对设备和被试品进行防潮处理，避免表面泄漏电流影响测试结果；同时试验过程中电抗器发热、被试品温度变化，也可能导致谐振点漂移，影响试验稳定性。

四、专业应用技巧：如何用好这把“高压检测利器”？

谐振试验结果的准确性，取决于设备的三大核心性能参数，同时受环境因素影响显著

1、接地优先：设备所有接地端需实现一点接地，接地电阻≤4Ω，确保接地可靠，避免杂散电流干扰

2、零位启动：试验前将电压、频率调至零位，逐步升压、调频，严禁骤升电压，防止设备损坏

3、闪络处理：试验中若出现闪络报警，需立即降压停机，排查被试品绝缘缺陷或接线问题，严禁强行继续试验

4、安全距离：高压输出端与周围物体、人员的安全距离需符合行业标准，操作人员穿戴绝缘防护用品

5、进行电缆、GIS等容性设备测试时：先估算被试品电容，选择匹配的电抗器，避免电抗器参数与被试品电容不匹配导致无法找到谐振点

6、 采用自动调频模式，让设备自动扫描谐振点，找到谐振点后稳定升压至试验电压，保持规定时间

7、 试验过程中实时监测泄漏电流、电压波形，若出现波形畸变、电流异常，立即停机排查

五、设备联用方案？

现代电力检测常采用多设备协同工作模式，提升检测效率和准确性

1、A[变频串联谐振装置] --> B[局部放电测试系统]

2、A --> C[电缆故障定位仪]

3、A --> D[避雷器特性测试仪]

例如武汉特高压电力科技有限公司的变频串联谐振试验装置与直流高压发生器配合使用，可完成从电缆耐压试验到绝缘缺陷定位的全流程检测；与局部放电测试系统联用，可精准检测设备内部微小放电信号，提前发现隐性缺陷。

六、设备选型指南：关键考量点

选择变频串联谐振装置时，需结合应用场景、现场工况等因素，重点关注以下4点：

1、应用场景：电力预防性试验选基础型，适配常规电缆、变压器检测；科研或大型设备检测需选宽调频范围、高Q值型号

2、输出参数：输出电压需覆盖被试设备额定电压的1.2-1.5倍，电流需适配被试品电容需求，确保试验顺利开展

3、 功能配置：优先选择支持自动调频、数据记录、远程控制的设备，提升操作便捷性；同时检查安全保护功能是否完善，避免试验风险

4、品牌与服务：优选资质齐全、行业口碑良好的厂商，确保设备质量可靠，同时关注售后技术支持，便于解决现场试验难题。

武汉特高压电力科技有限公司的UHV系列变频串联谐振装置，采用高频逆变技术优化设计，调频范围30-300Hz连续可调，Q值≥20，具备智能调频、多重保护、数据存储等功能，其精准的谐振点跟踪能力，可适配各类高压设备检测需求，避免谐振点无法建立、谐振点漂移等常见故障，为现场检测提供可靠支撑。

七、维护与创新：延长设备寿命的秘诀

定期维护是保证谐振装置精度和使用寿命的关键，建议每500小时操作后，做好以下3点：

1、清洁与检查：清洁设备表面、电抗器和电容分压器，避免灰尘、油污堆积；检查线路连接是否牢固，接口有无松动、氧化

2、校准与测试：定期对变频电源、电压电流测量模块进行校准，确保输出电压、电流精度达标；检查电抗器绝缘性能，避免绝缘老化

3. 存储与保养：长期不使用时，将设备放置在干燥、通风、无腐蚀性气体的环境中，定期开机通电，检查设备状态；电抗器需避免碰撞、挤压，防止线圈损坏。

当前谐振技术已向智能化方向升级，新型变频串联谐振装置配备自动温度补偿系统、无线监控模块、AI故障预诊断功能，可实时监测设备运行状态，提前预警故障，大幅提升试验效率和设备可靠性。

常见问题解答

1. 问： 变频串联谐振与传统工频耐压设备的主要区别是什么？
2. 答：变频串联谐振输出纯正弦波，波形畸变率低，更贴近设备实际运行工况；体积小、重量轻，适配现场移动检测；能耗低，仅需小容量电源即可实现高压输出；而传统工频耐压设备体积庞大、能耗高，仅适用于固定场所检测，且波形易失真。
3. 问： 试验中无法找到谐振点，该如何处理？
4. 答： 首先检查接线是否正确，确认电抗器与被试品的匹配关系，若电抗器参数与被试品电容不匹配，需更换合适参数的电抗器；其次检查被试品是否存在严重绝缘缺陷，导致电容异常，需先排查被试品故障；同时检查电源频率是否稳定，避免电源波动影响谐振点搜索。
5. 问： 试验过程中出现谐振点漂移，该如何解决？
6. 答： 谐振点漂移多由被试品温度变化、电抗器发热或电源频率不稳定引起，可通过控制试验持续时间，避免设备过热；确保试验环境温度稳定，减少环境因素影响；选用高稳定度的变频电源，避免电源频率波动，同时可开启设备自动跟踪谐振点功能，实时调整频率，保证试验稳定。
7. 问： 可以自行改装谐振装置的电抗器，提升输出电压吗？
8. 答： 绝对禁止！擅自改装电抗器会破坏设备的绝缘配合设计，导致过电压保护失效，可能引发设备损坏、人员触电等严重事故，若需提升输出电压，需选择适配型号的设备或联系厂家进行专业升级。
9. 问：寒冷环境中使用谐振装置，需注意什么？
10. 答： -10℃以下环境需提前预热控制箱30分钟，确保变频电路正常工作；选用低温特性良好的绝缘材料，避免电抗器、电容分压器因温度过低出现绝缘性能下降；试验后及时清理设备表面凝露，防止绝缘受潮。
