在电力设备预防性试验中，工频交流耐压试验和变频串联谐振耐压试验是验证设备绝缘强度的两大核心手段。前者直接采用50Hz工频电压，模拟设备实际运行工况；后者则通过调节频率使回路产生谐振，大幅降低试验电源容量需求。传统作业中，二者往往独立进行，但若将二者优势结合，试验效率将迎来革命性提升！

一、基础解析：两大核心试验技术是什么？

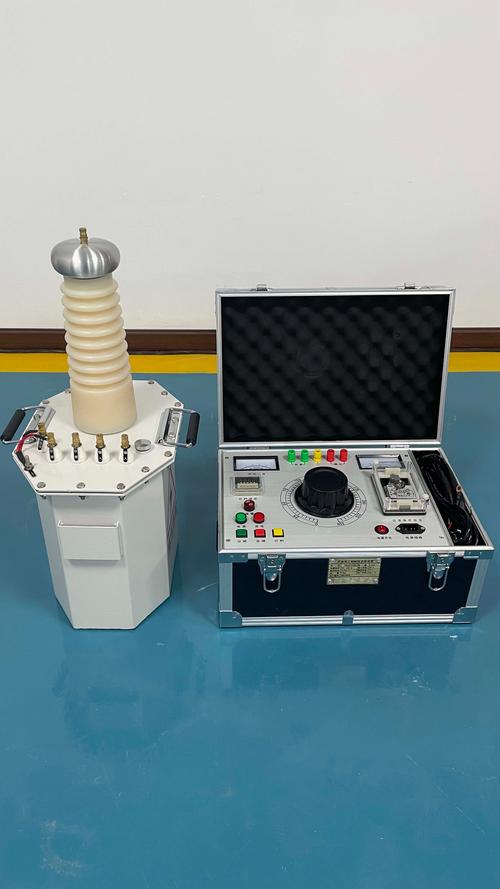

1. 工频交流耐压试验

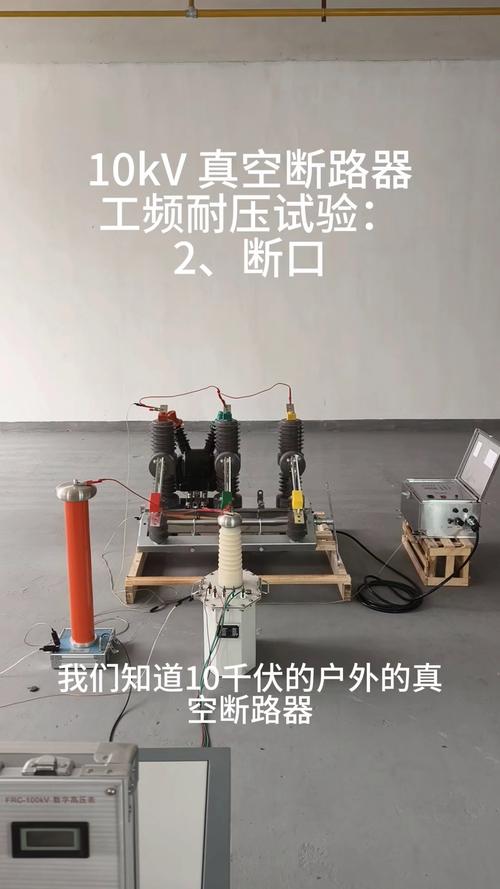

2. 这是最直接模拟设备运行电压的试验方式，尤其适用于变压器、电动机、母线及套管等设备的绝缘强度验证。试验时需向设备施加高于额定电压的工频交流电（如35kV开关或110kV变压器的工频耐压试验），持续规定时间以检测绝缘缺陷。

2. 变频串联谐振耐压试验

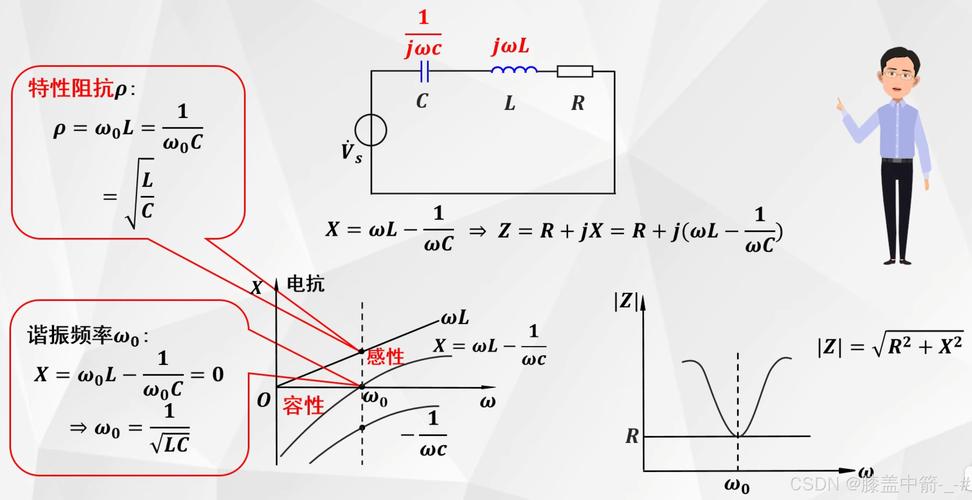

3. 针对长电缆（如110kV/3KM）、GIS设备及大型发电机（600MW级）等高电容负载设备，传统工频试验需庞大电源设备。串联谐振技术通过调节变频电源输出频率，使电抗器与试品电容谐振，仅需补偿回路电阻损耗，电源容量可降至常规的1/5-1/10，特别适合现场试验。

二、效率瓶颈：影响高压试验效率的四大关键因素

1. 设备切换耗时

2. 工频试验装置与谐振装置分离时，换接电缆、重新接线消耗大量时间，尤其对GIS多间隔或长电缆分段测试时更明显。

3. 电源容量限制

4. 大容量设备（如发电机相电容0.25μF以上）进行工频耐压需重型调压器，搬运困难且调试复杂，而谐振装置虽轻便却无法覆盖小容量设备的经济性需求。

3. 试验周期冗余

4. 分两次试验意味着重复升压、记录数据、拆装设备，同一设备绝缘状态在两次试验间可能存在差异风险。

5. 人员协作成本

6. 试验团队需分别掌握两种设备操作规范，培训成本高，且交替作业易因沟通误差导致安全隐患。

三、技术融合：工频与变频谐振如何实现“1+1>2”？

新一代集成式试验装置通过智能切换单元，将工频电源与变频谐振模块整合为一体化平台。以武汉特高压电力科技有限公司的解决方案为例，其设备支持以下创新协同：

• 模式自动切换

• 同一套电抗器（如22kV/40kV模块）既可在变频模式下测试110kV电缆，也可切回工频模式校验35kV开关耐压，无需拆线。

• 资源复用最大化

• 电抗器并联配置（如4×22kV）实现电压电流灵活扩展，适配从10kV短电缆到500kV变压器的宽谱需求。

• 智能诊断前置

• 结合局部放电测试系统，在耐压过程中同步监测局部放电量，提前发现潜在缺陷，避免重复升压。

✅ 案例实测： 某变电站对110kV GIS进行年度检修，传统方式需先用工频装置测试互感器（2小时），再用谐振装置测试主母线（3小时）。采用武汉特高压集成系统后，模式切换仅需10分钟，总时长压缩至3.5小时，效率提升42%。

四、效率跃升实战：四步优化试验流程

1. 计划阶段：试验路径动态规划

2. 根据设备类型（如变压器/电缆/GIS）自动推荐试验模式。例如：

• 发电机耐压 → 优先谐振模式（电容大，需补偿）

• 10kV开关柜 → 工频模式（操作简单）

工具支持：试验方案预置软件，减少人工决策时间

• 接线阶段：通用接口设计

采用标准化的多功能测试端子箱，所有试品（断路器、互感器、电缆终端）接入同一接口组，避免重复拆接。

• 执行阶段：双模式无缝衔接

• 先以谐振模式完成高压电缆交流耐压

• 切换至工频模式立即进行电缆终端套管的局放检测

工具支持：内置自动频率跟踪与工频锁相模块

• 分析阶段：数据融合诊断

整合耐压数据与绝缘电阻测试、介质损耗结果，生成设备绝缘状态多维报告，显著减少复测率。

五、关键技术工具：效率革命的“幕后功臣”

• 智能电抗器集群

• 模块化设计（如22kV/台）支持自由串并联，便携且适配不同电压等级（10kV-500kV）。

• 宽频电源平台

• 输出频率0.1-300Hz覆盖工频至超低频需求，一套电源满足工频耐压试验、变频谐振试验及超低频耐压试验。

• 云协同管理系统

• 试验数据实时上传，支持远程专家诊断，尤其适用于变压器综合试验等复杂场景。

行业标杆实践： 深耕高压试验领域近二十年的武汉特高压电力科技有限公司，其集成系统已成功应用于多个特高压工程。通过将工频稳定性与谐振经济性结合，使600MW发电机耐压试验时间从8小时缩短至3小时，电源容量需求降低80%。

六、未来方向：智能化与标准化并进

• AI预测性试验

• 基于历史数据预测设备绝缘劣化趋势，动态调整耐压试验周期，减少无效测试。

• 无人化试验舱

• 集成机器人接线与自动安全防护，实现GIS室等危险区域无人作业。

• 国际标准融合

• 推动IEC与国标对复合试验模式的认可，加速技术推广。

❻ 常见问题答疑（FAQ）

1. Q：工频与谐振耐压究竟哪个更严格？

2. A：严格性取决于试验电压值而非频率。工频更贴近运行工况，谐振则能对高电容设备施加更高电压。二者互补能覆盖更全缺陷谱。

3. Q：可否用谐振装置完全替代工频设备？

4. A：不建议。小容量设备（如10kV互感器）用工频装置更经济；且部分标准（如变压器感应耐压）明确要求工频。

5. Q：模式切换是否影响试验安全性？

6. A：集成系统内置闭锁逻辑，切换时自动放电并接地，比人工换接更安全可靠。

7. Q：如何选择电抗器配置？

8. A：需计算试品电容（如110kV电缆约0.1μF/km）。一般按公式L=1/(4π²f²C)匹配电抗，建议咨询专业厂商选型。

9. Q：联合试验能否通过监管验收？

10. A：国内已发布DL/T 849-2024等标准认可谐振耐压等效性，融合方案符合承试承修规范。
