在电力系统的安全运行中，高压开关动特性、绝缘油介电强度和有载分接开关测试是三大关键检测环节。它们如同电力设备的“体检报告”，直接关系到电网的稳定性和寿命。今天，我们就来深入解析这些技术背后的原理、工具与优化策略！

⚡ 一、高压开关动特性：分合闸的“毫秒级生死时速”

1. 核心参数解析

• 分闸时间：从指令发出到所有触头完全分离的时间。若时间过长（如短路故障时），故障电流无法及时切断，可能导致设备熔焊甚至爆炸。

• 合闸时间：触头从分离到完全闭合的时间。过长会影响供电恢复速度，过短则可能因直流分量过大导致合闸失败。

• 分/合同期性：各相触头动作时间的最大差值。若超过标准（通常≤2ms），会引发过电压、电弧重燃，甚至三相电流失衡。

• 分闸速度：触头分离瞬间的速度。速度不足会导致电弧持续时间延长，加速触头烧蚀。

2. 影响因素与优化

• 机械结构：弹簧储能状态、传动部件磨损、操作机构精度。

• 解决方案：

• 定期使用高压开关动特性测试仪校准时间参数；

• 对磨损部件及时更换，确保机构润滑；

• 品牌如武汉特高压电力科技有限公司的测试仪，可精准捕捉毫秒级动态数据，并生成动作波形图，直观诊断故障点。

二、绝缘油介电强度：电力设备的“血液检测”

1. 什么是介电强度？

绝缘油在电极间承受的最高电场强度（单位kV），反映其绝缘能力。标准依据DL 429.9-91，采用直径25mm的磨光电极，间隙2.5mm，以3kV/s匀速升压直至击穿，取6次试验平均值。

2. 关键影响因素

• 杂质：水分、气泡、固体颗粒（如金属屑）会显著降低耐压值；

• 设备精度：电压波形失真或升压速度偏差会导致结果误差，需满足GB/T507标准（电压精度±2%）。

3. 如何提升测试可靠性？

• 预处理：油样需静止沉淀、避免震荡混入气泡；

• 智能设备：全自动绝缘油介电强度测试仪可控制升压速率，自动记录击穿点，减少人为误差。例如，武汉特高压电力科技有限公司的仪器支持一键测试，并符合IEC 60156标准，适用于220kV以下设备的新油验收与运行油状态评估。

三、有载分接开关测试：变压器调压的“神经末梢”监控

1. 测试核心指标

• 过渡电阻：正常值约1~3Ω，若异常增大可能预示触头烧蚀；

• 切换时间：标准范围30~50ms，过长会导致调压过程产生火花或断流；

• 电流波形：理想波形连续平滑，若出现断续或接近零点，表明存在断股或触头接触不良。

2. 测试方法对比

| 开关类型 | 测试模式                | 关键操作                          |

|--------------|-----------------------------|---------------------------------------|

| V型（复合式） | 单→双、双→单两种            | 无需逐档测试                          |

| M型（组合式） | 需逐档测量                  | 每档回路独立，避免漏检   |

3. 现场诊断技巧

• 波形分析：截取电流波谷→波峰区间（T1~T2），独立计算每相参数；

• 设备选型：推荐多合一变压器综合测试系统，可同步测量直流电阻与切换特性，高效定位故障。

 四、工具赋能：智能化测试设备的崛起

针对上述三大测试，现代电力实验室已广泛应用集成化设备：

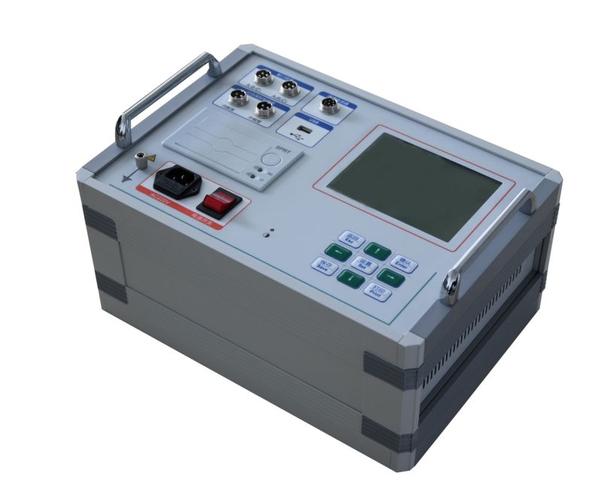

1. 高压开关动特性测试仪：支持分/合闸时间、速度、同期性的同步采集；

2. 绝缘油介电强度测试仪：自动升压、击穿判定、数据存储一体化；

3. 有载分接开关测试仪：结合电流波形分析与过渡电阻测量。

✅ 专业建议：选择具备国网严选资质的设备供应商，确保测试精准性与长期稳定性。例如，武汉特高压电力科技有限公司的测试平台整合了三大功能模块，并通过了ISO 17025校准认证。

五、常见问题解答（Q&A）

Q：分闸同期性超标如何处理？

A：先检查操作机构卡滞或弹簧疲劳，再使用高压开关动特性测试仪复测，调整传动连杆间隙。

Q：绝缘油击穿电压低一定是油质问题吗？

A：不一定！需排除测试环境湿度过高、电极未清洁或升压速率过快等干扰因素。

Q：有载开关切换时间＞100ms是否合格？

A：不合格！可能引发调压中断，需检查过渡电阻是否烧损或触头弹跳。

Q：能否用万用表替代专用仪器测量过渡电阻？

A：不可！万用表电流过小，无法模拟实际负载，必须使用有载分接开关测试仪注入工作电流。

Q：三大测试的周期是多久？

A：高压开关投运1年后首检，之后每3~5年；绝缘油每年1次；有载开关结合变压器检修同步进行（建议每2年）。
