本装置适用于SF6电气设备中六氟化硫气体进行抽真空、充气、回充、净化及回收
参考标准：DL/T 506-2018
- 内置过滤吸附系统，可以吸附SF6气体中的的杂质、水份、分解产物和油份等
- 一体化的设计和较小的体积便于移动和使用
- 高效的过滤免维护系统，极大保证了回收SF6气体的质量
注：关于产品购买、技术维护等服务，欢迎致电!
产品简介
产品参数
产品特征

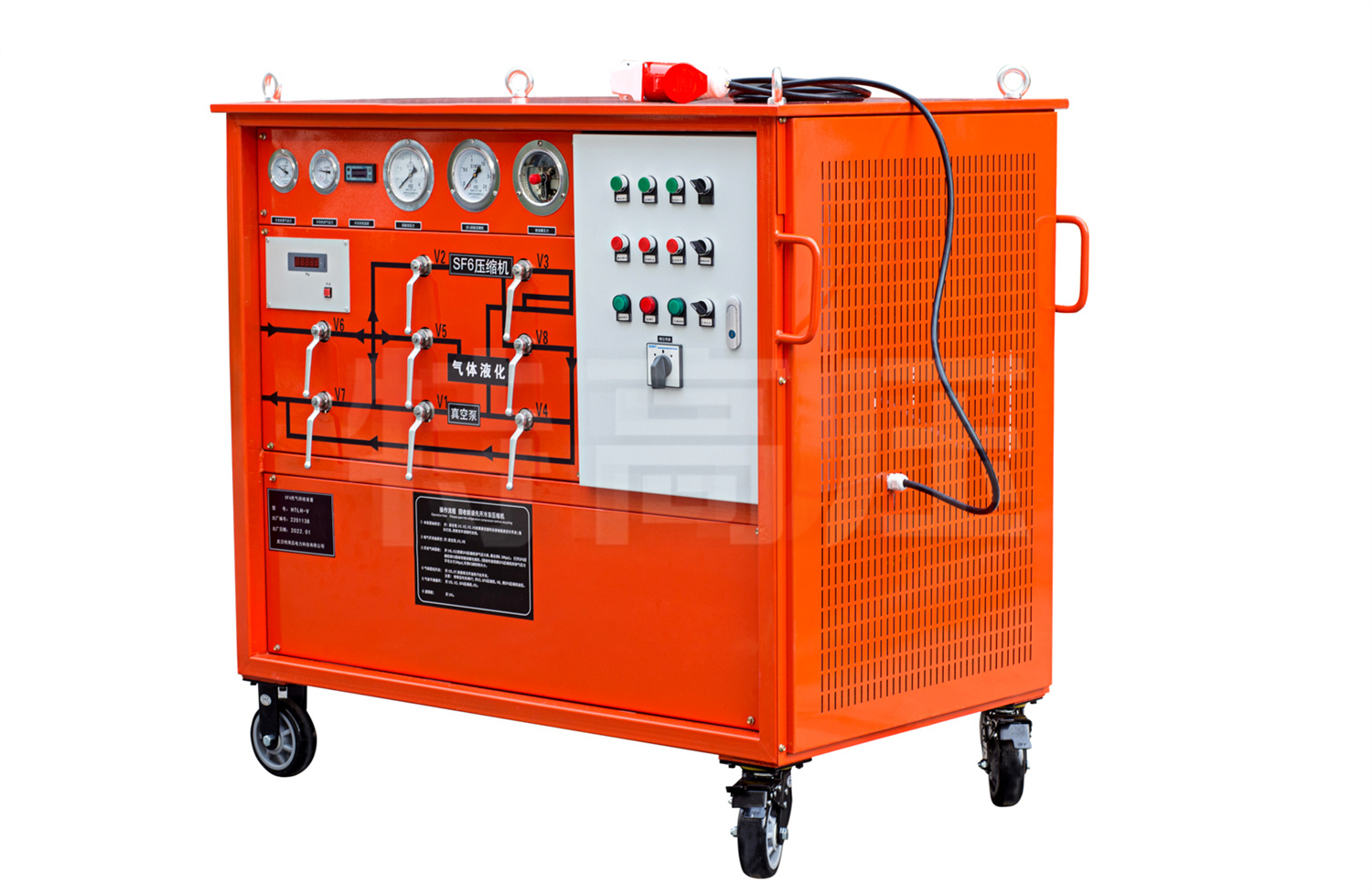

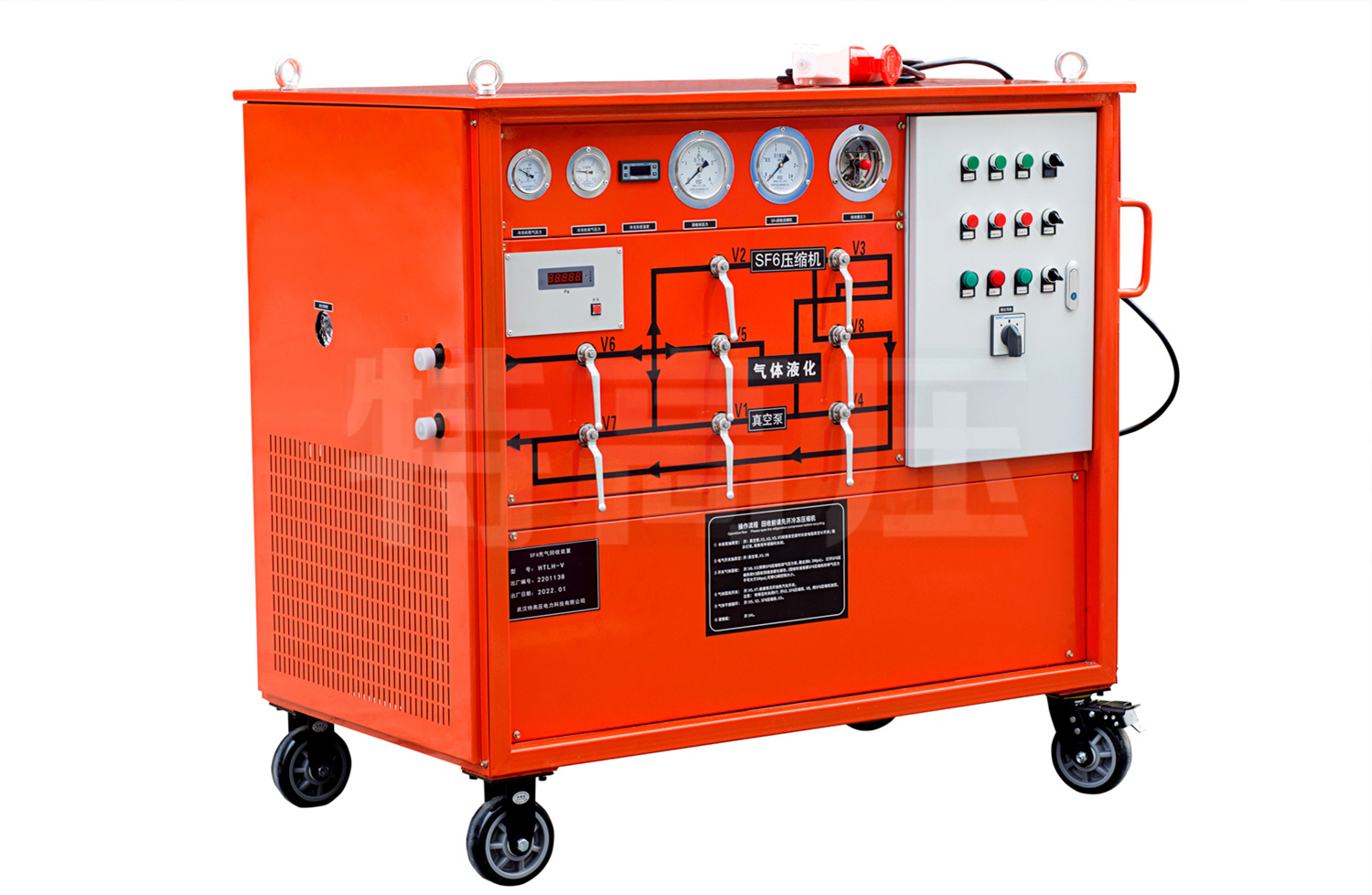

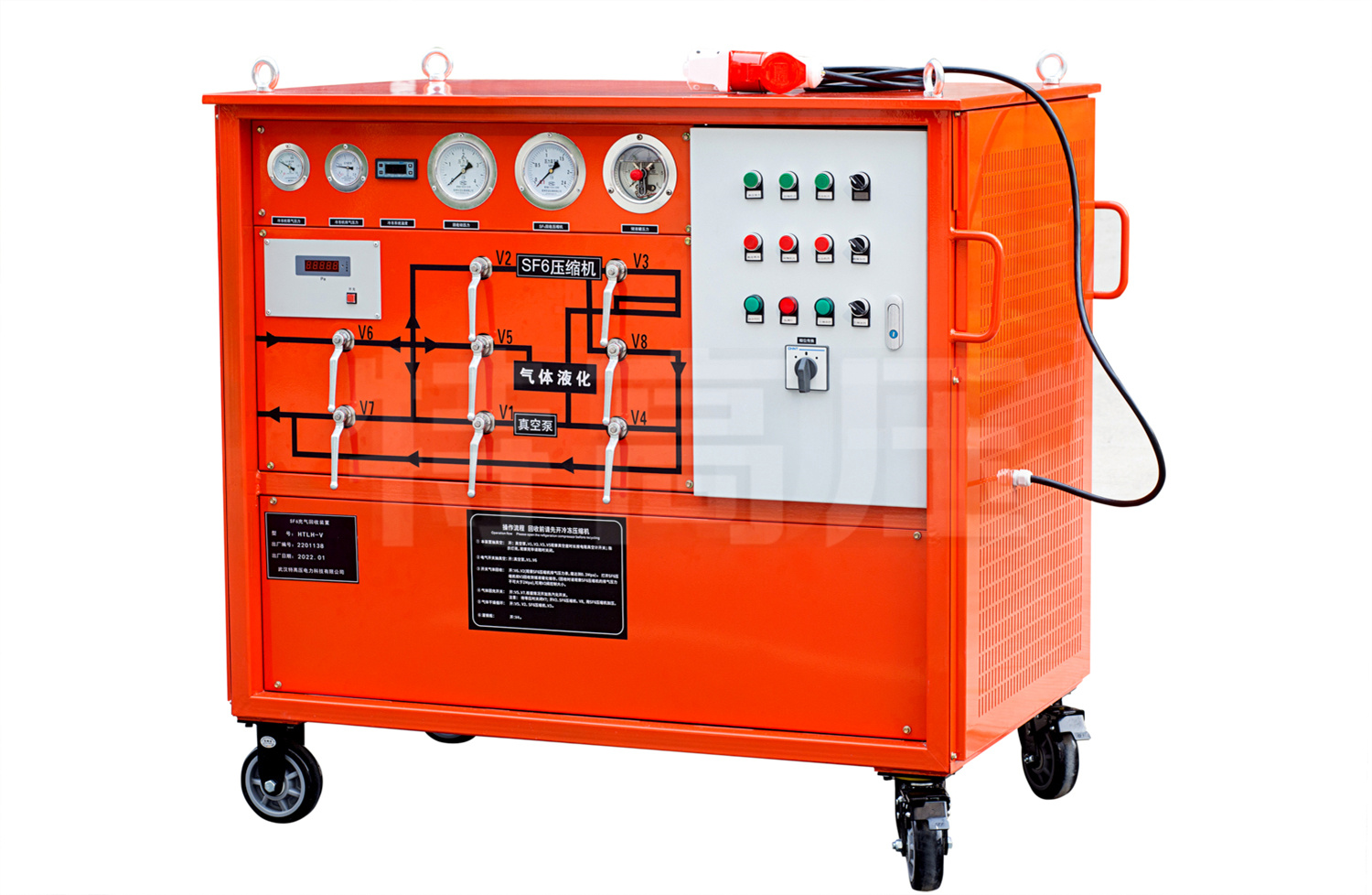

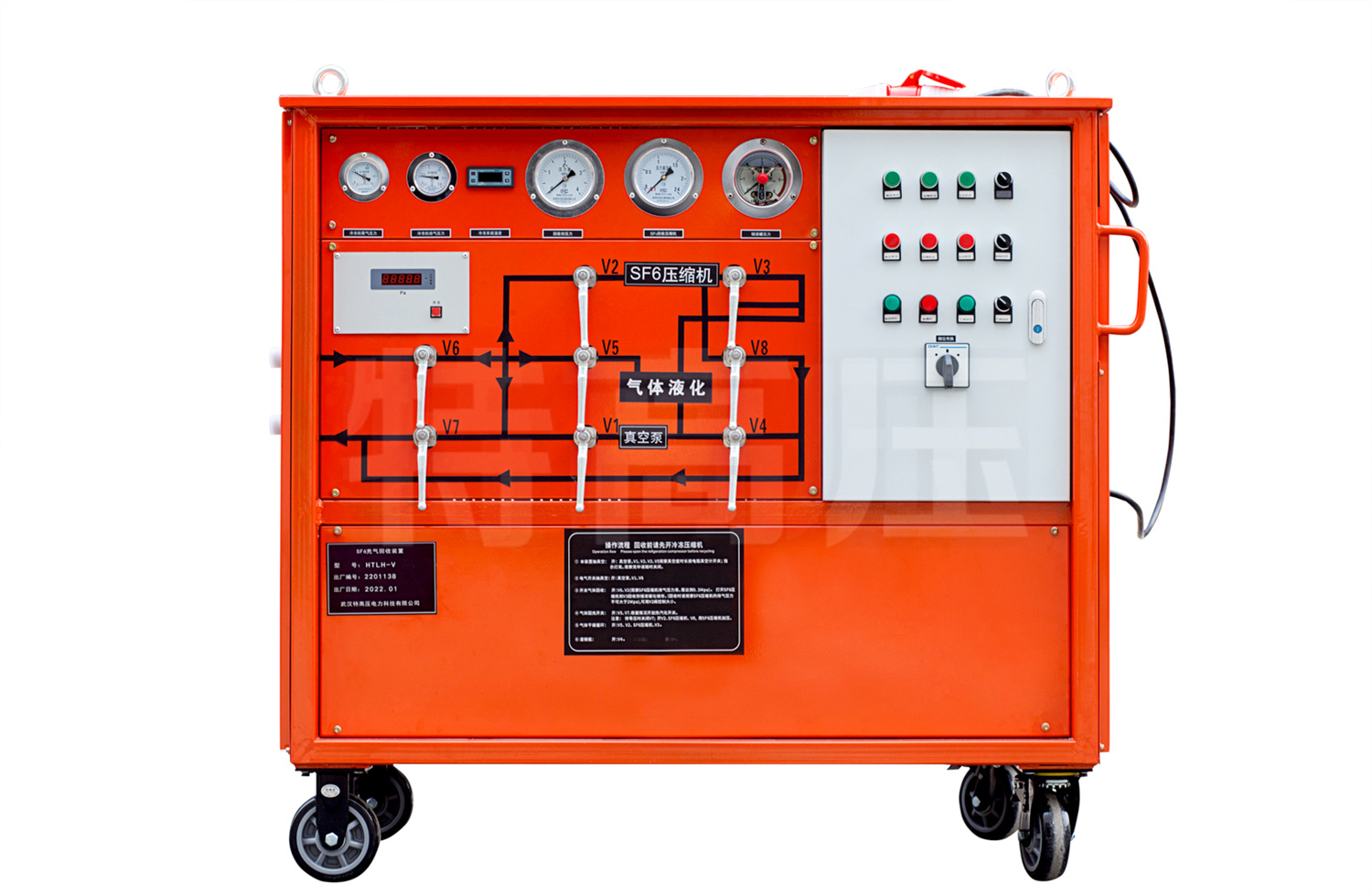

产品图集
资质证书
联系我们
SF6 气体作为一种绝缘气体，具有无毒、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于 SF6 气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此 SF6 电器设备应用时需要将 SF6 气体回收。本装置就是为了制造和维修 SF6 电器设备时，回收和充加 SF6 气体的一种专用设备。
本装置适用于 SF6 电气设备中六氟化硫气体进行抽真空、充气、回充、净化及回收。
本装置由 SF6 气体回收装置组成。涉及的产品的主要优点为能直接将回收的SF6 气体以液态的形式贮存入容器，并能将 GIS 内的残压回收至53Kpa（绝压），拥有较小的体积，便于移动的放置，拥有较快的抽真空速度，能对回收的SF6气体进行干燥和过滤，还能回充 SF6 气体至 SF6 电气设备。
产品别称：sf6气体回收装置
产品参数
技术参数
| 回收 | 回收初压力≤0.8MPa |
| 回收终压力≤50KPa | |
| 回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力50KPa，回收时间小于2.5小时 | |
| 充气 | 对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时 |
| 抽真空 | 装置极限真空度小于等于10 Pa,对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时 |
| 贮存 | 贮存容器容积0.05m3 |
| 名义液态贮存量50kg | |
| 最高贮存压力3.8 MPa | |
| 净化 |
对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后： 水份小于60PPM（重量比），油份小于10PPM（重量比） |
| 年泄漏率 | ≤1%名义储存量 |
| 噪声 | ≤75dB(A)声压级 |
| 工作环境温度 | -10℃- 40℃ |
| 电源 | 交流三相五线制 50Hz 400V±10% |
| 功率 | ≤5kW |
| 重量 | 约545 kg |
| 外形尺寸（长×宽×高） | 1450×810×1200mm3 |
主要部件性能参数
| 指标名称 | SF6气体回收装置 |
| 电源AC | 380(三项五线、相序自动转化) |
| 额定最高储气压力（20℃） | ≤4MPa |
| 极限真空度 | ≤10Pa |
| 装置真空度保持 | 在133Pa压力保持24H,真空度值上升＜400Pa |
| SF6压缩机 | 法国美优乐 |
| 压缩机抽气速率 | 7m3/h（可定制） |
| 真空泵 | 2X-4 |
| 真空泵抽气速率 | 15m3/h |
| 回收装置适应入口初压(20℃) | 0-1.0MPa |
| 电气设备回收终压（20℃） | ≤50Kpa |
| 回收后气体油份控制 | 国产油分＜10μg/g |
| 装置年漏气率 | ＜1% |
| 装置连续无故障运转时间 | ≥1000h |
| 累积无故障运转时间 | ≥5000h |
| 噪声水平 | 整机≤75dB(A) |
| 理论储液能力 | 50kg |
| 冷冻液化压缩机 | 东贝 |
| 冷冻储罐 | 50L |
| 回收后气体水分 | 60PPM/V |
| 回收后气体油分 | 10PPM/V |
| 干燥过滤方式 | 真空加热活化再生 |
| 充气初压 | ≤133pa |
| 充气终压 | 0.8mpa |
| 充气速率 | ≥5m3/h |
| 气化方式 | 电加热自动温控 |
| 整车型式 | 手推移动式 |
| 外形尺寸 | 1450×810×1200cm3 |
| 整机重量 | 约545kg |
| 冷却方式 | 风冷 |
| 过滤系统 | 采用美国HASON技术，三级过滤——能够更高的去除回收的SF6气体中水份、油份、颗粒杂质及粉尘，保证所回收的SF6气体 重复利用 |
简明参数表
| 型号 | SF6气体回收装置 |
| 真空泵抽速 | 15m3/h |
| 极限真空度 | 10Pa |
| 真空泵 | 国产双极真空泵 |
| SF6回收压缩机 | 7m3/h |
| 压力 | 2.5MPa |
| 压缩机厂家 | 法国美优乐 |
| 过滤器颗粒 | 0.02微米 |
| 油份 | 高效（PPM） |
| 酸值 | 0.1PPM |
| 可水解氟化物 | 0.2PPM |
| 生物毒性 | 无 |
| 水份 | ≤60PPM |
| SF6纯度 | ≥99.9% |
| SF6贮罐 | 50L |
| SF6贮罐材质 | 碳钢 |
| 制冷系统 | 优质高效压缩机 |
| 过滤器 | 美国原装 |
| 干燥器 | 美国原装 |
| 真空计 | 指针 |
| 阀门 | 独有技术（内置蝶形密封，确保多次开关不会漏气） |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、内置相序保护器，无论何时均能免除主机因相序错误而反转的担忧
- 2、所有电气系统均采用优质品牌
- 3、优质的脚轮将极大的保护地面油漆，并减少推动时所需的人工
- 4、整机为风冷，无需外接水源
- 5、内置温度保护系统即使在-20摄氏度下也能正常工作
- 6、内置干燥加热系统，可确保干燥剂饱和之后可通过设备加热活化再生，从而无需更换干燥剂
