用于充电桩、太阳能、电机、电线电缆、漏电保护器等产品安全性能检测的冲击电压试验仪器
参考标准：DL/T 845.3-2004
- 设备采用高速单片机设计，手动、自动、程控多模式
- 液晶显示，触摸按键设计
- 具有操作方便、性能稳定可靠、自动化程度高的优点作
注：关于产品购买、技术维护等服务，欢迎致电!

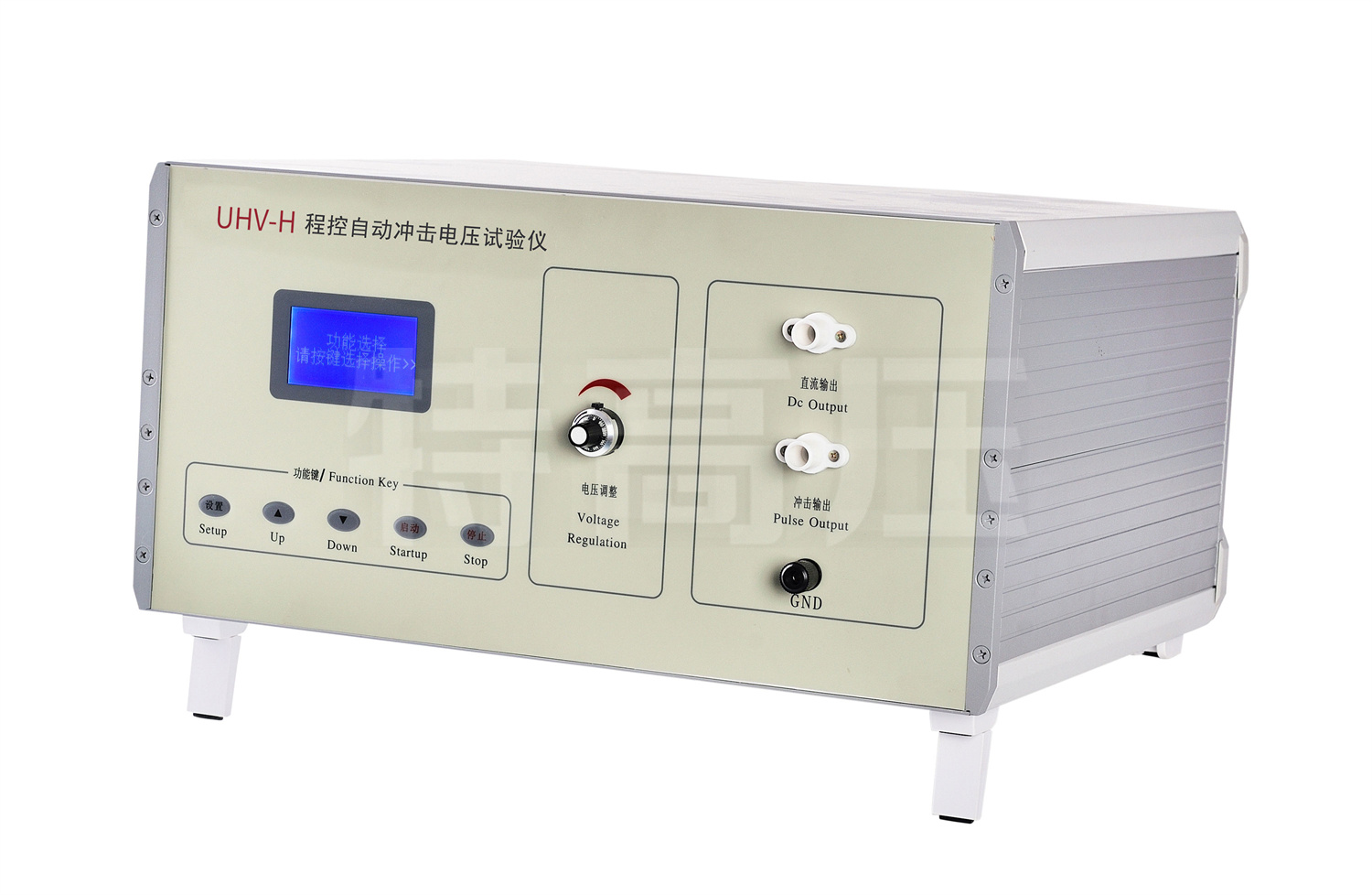

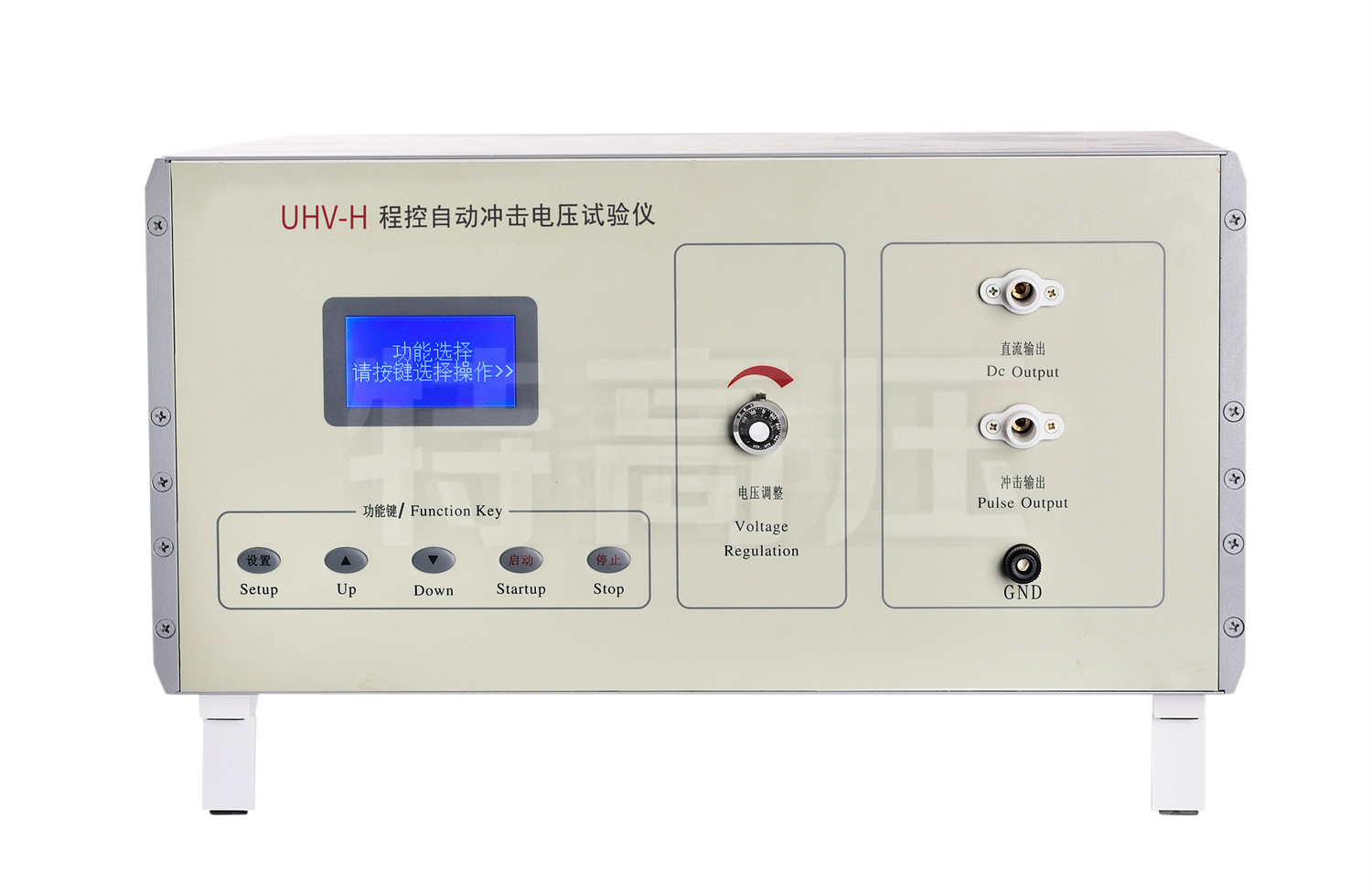

UHV系列 程控冲击电压发生器是用于充电桩、太阳能、低压成套、低压电器、电度表、电机、电线电缆、漏电保护器等产品安全性能检测的冲击电压试验仪器，是低压成套、低压电器企业的“3C”认证检验设备。设备采用高速单片机设计，手动、自动、程控多模式，液晶显示，触摸按键设计，具有操作方便、性能稳定可靠、自动化程度高的优点。

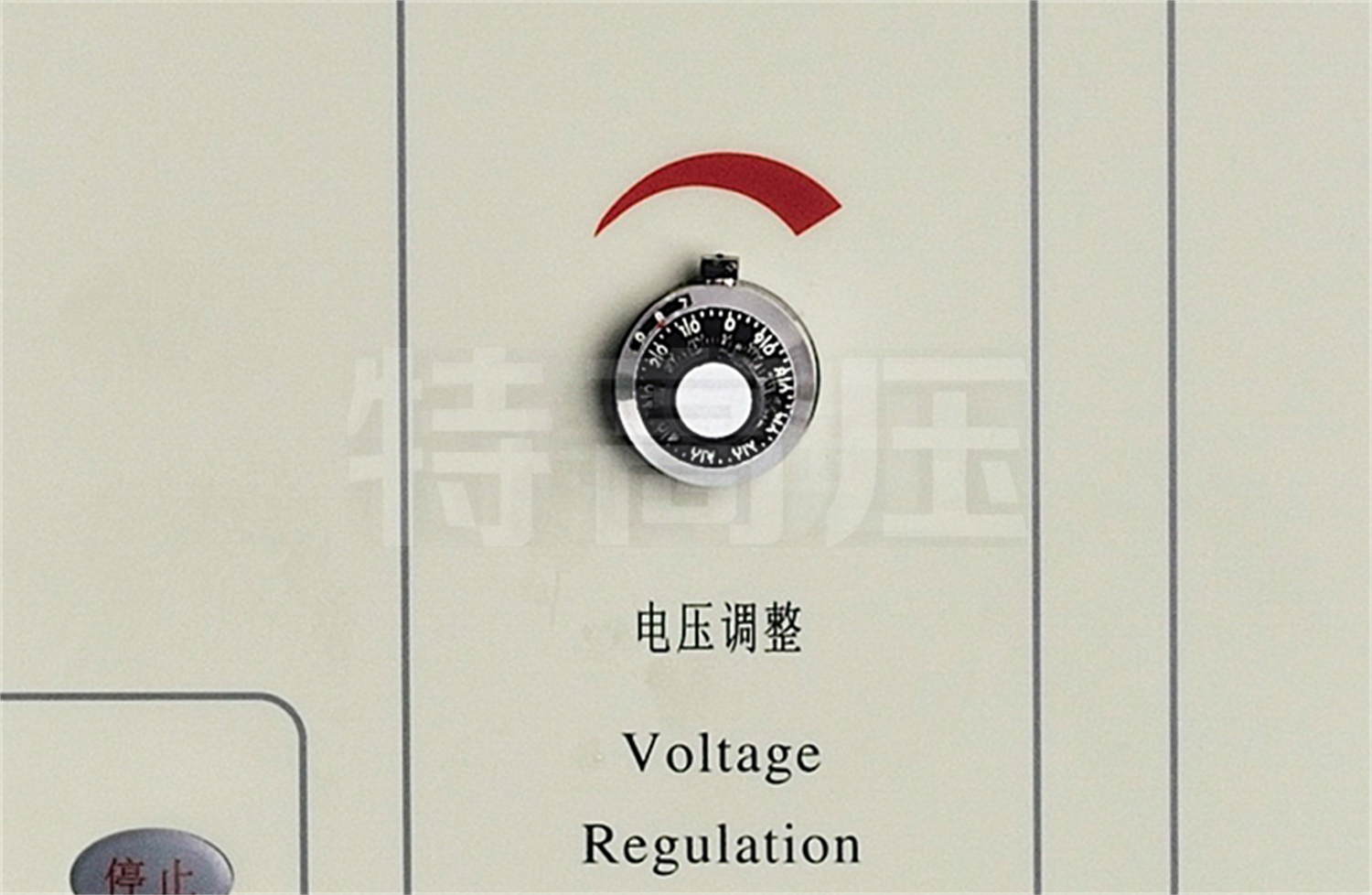

手动模式状态下，仪器的冲击电压值需用手动调节旋钮调节，冲击电压实验前，需在未接入测试状态下，预先手动调节预冲击电压值，然后再接入系统进行测试。自动模式下，可直接将仪器接入测试系统，然后进入菜单设置，设置预冲击电压值后，仪器就可以根据设置输出冲击电压脉冲进行测试。程控状态下，可以通过计算机或者工业网络直接控制仪器设备的冲击电压，间隔时间，冲击次数，进行冲击实验，仪器还可以通过网络向计算机或者工业网络分次返回每次测试的冲击电压值结果。仪器通过检测测试时的冲击电流值和电压衰变程序判定是否击穿。自动模式和程控模式包含自动恒压系统，可以1V为步进设置冲击输出电压峰值，输出冲击电压不受间隔时间影响。
通过使用配套的计算机控制程序，可以实现多组合测试项目，可以实现自低电压到高电压，自正极性到负极性(正负款)的多组合测试。测试结果数字图形双显示，形象直观。
仪器提供外置采样接口，可用于冲击波形的跟踪与监测，采样接口的分压比为1/155（出厂检验值）。提供显示精度再修正功能，可随时设置显示修正系数，使仪器显示和标准相一致。
产品别称：程控自动冲击电压试验仪，冲击电压发生器，冲击电压试验仪，电压冲击试验测试仪，冲击耐压测试仪，程控耐电压测试仪
产品参数
技术参数及特性
| 输出电压 | 输出直流 | 0－±24kV；精度±3％ |
| 冲击峰值 | ±20kV；精度±3％F（可修正） | |
| 冲击电压波 | 波前时间 | 1.2μs±30％ |
| 波后半值时间 | 50μs±20％ | |
| 程控及自动 | 档位 | ±4kV－±20kV，1V步进 |
| 程控精度 | ±3% | |
| 次数 | 1-9999次 | |
| 间隔时间 | 5-99S；(默认5S) | |
| 冲击电压通讯方式 | 485-USB | |
| 手动 | 冲击峰值 | ±2－±20kV |
| 冲击次数 | 1－9999次，0为连续无限次冲击 | |
| 间隔时间 | 1－99s | |
| 漏电流测试 | 击穿电流设置范围：30mA-1200mA；用于辅助判定是否合格 | |
| 电源条件 | 额定电压 AC220V±10%,50Hz；额定功耗 200VA | |
| 环境条件 | 环境温度 0－40℃ 环境湿度不大于80％ | |
| 外形尺寸 | 450x380x240mm3 | |
| 重量主机约 | 12kg | |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、手动/自动/程控模式；手动模式通过调节旋钮手动调节冲击电压，自动模式冲击电压值由系统自动调节，程控模式使用计算机自动控制冲击电压值
- 2、自动模式和程控模式具有自动恒压系统，控制冲击输出电压更精细，且不受间隔时间影响

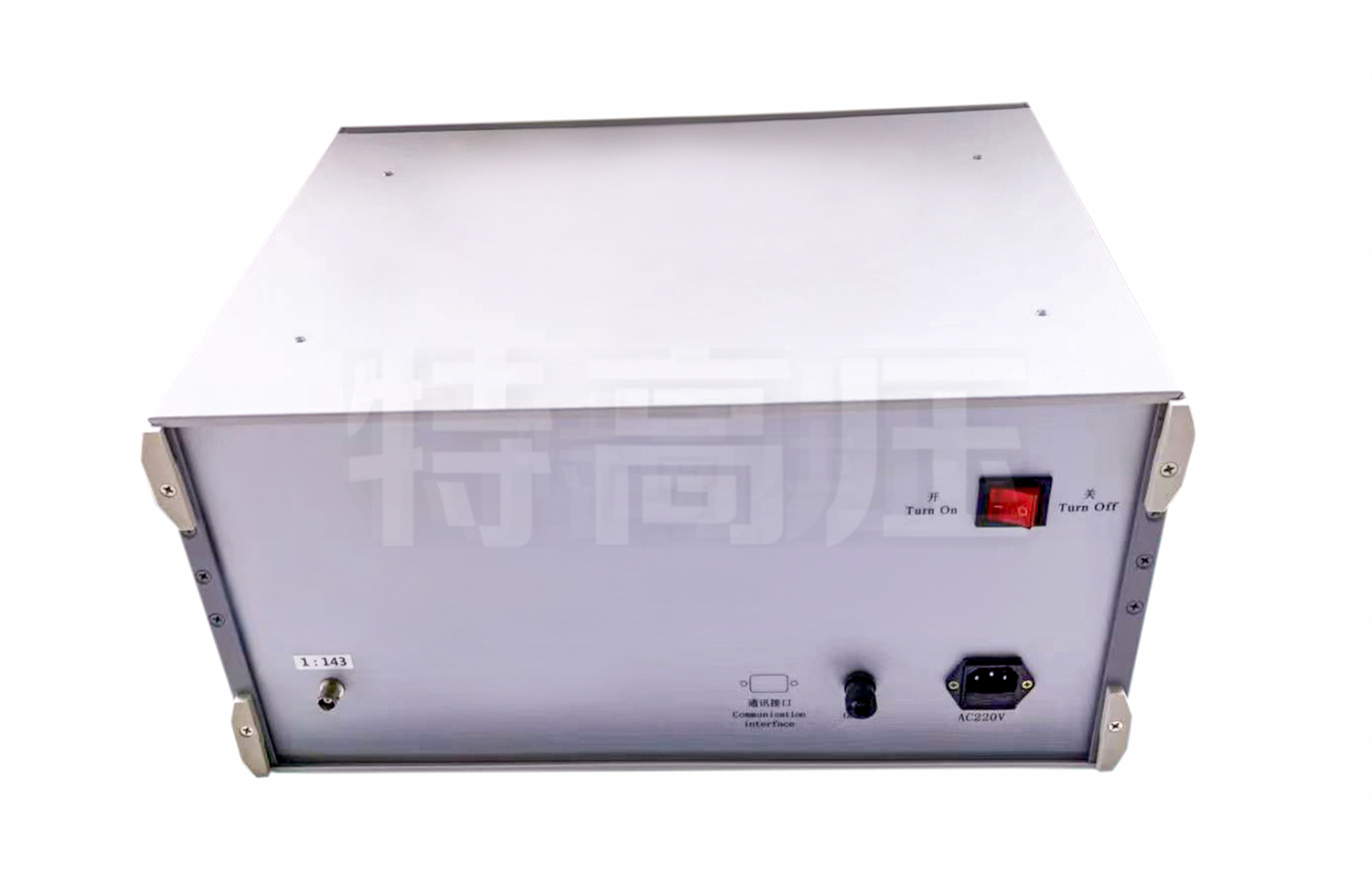

- 3、程控功能提供485通讯接口及程控协议，可根据需要组建程控测试系统，通过计算机或者程控网络控制冲击电压及各项参数（程控触发）
- 4、可通过计算机程控软件，实现批量组合测试，如2kV3次、4kV3次、6kV3次、-2kV3次、-4kV3次、-6kV3次等，可实现最大50组组合测试，并向计算机反馈击穿次数、击穿电压等测试结果，计算机以图形显示反馈结果，使判断更直观
- 5、可使用计算机打印生成测试报告，显示冲击峰值、次数、间隔时间等测试数据
- 6、测试结果自动判定功能，可以根据测试时产生的冲击电流大小和衰减程度自动判定测试合格与否

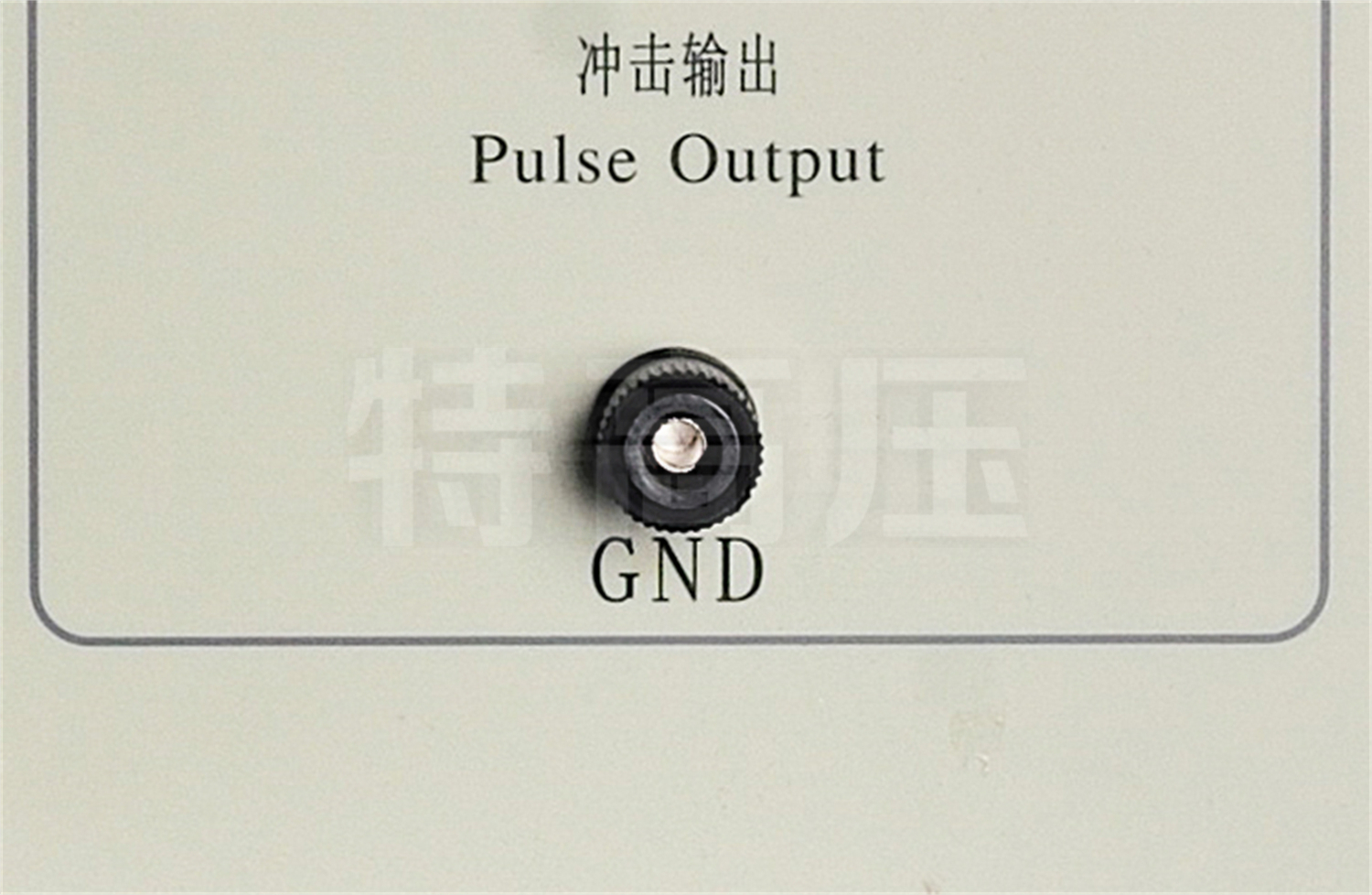

- 7、提供冲击分压接口，用于示波器跟踪输出电压波形及监控输出电压
- 8、12864液晶显示，同时显示直流电压、冲击电压、间隔时间、冲击次数

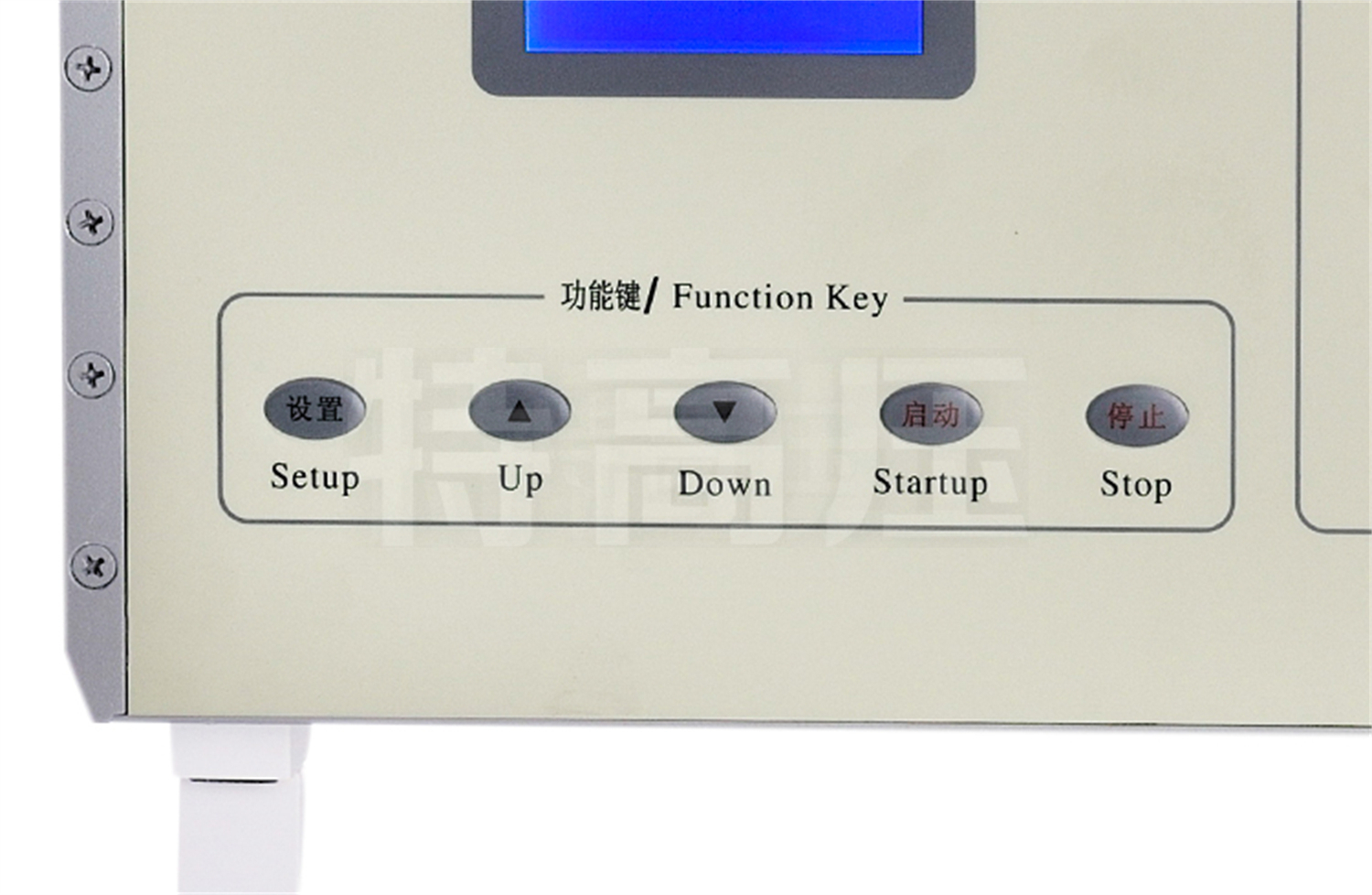

- 9、触摸按键，微电脑控制，中文面板,可选中/英文面板及程序菜单，方便出口
- 10、正负极性由正高压源负高压源双系统设计，输出更稳定，电压更高，效率更高
- 11、独创全量程标定流程，全量程精度更好
- 12、内置多种参数标准标定程序，检定时可随时修正误差

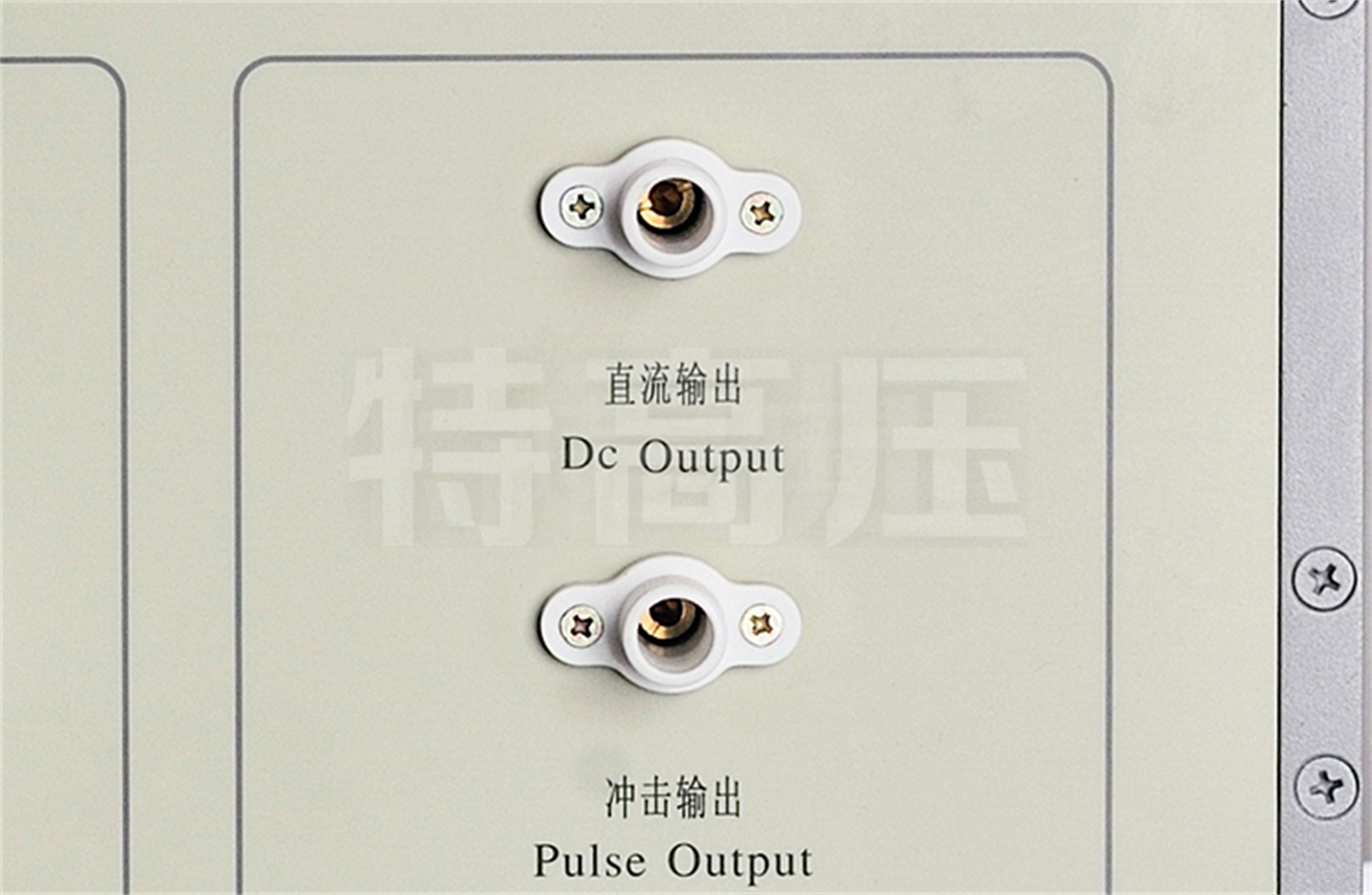

- 13、直流、冲击双输出
