专门用来检测电力器件的电气绝缘强度和泄漏电流
参考标准：DL/T 848.1-2004，DL/T 474.2-2018
- 采用高频倍压电路，应用新型PWM脉冲宽度调制技术和电压电流双闭环反馈技术
- 使用进口大功率IGBT器件及其驱动技术,使电压稳定度高，纹波小
- 选用进口高频高压整流二极管，使倍压筒更加小巧轻便
注：关于产品购买、技术维护等服务，欢迎致电!
高压发生器是根据中国电力行业标准DL/T848.1-2004《高压试验装置通用技术条件 第1部分：直流高压发生器》设计制造的新一代便携式高压检测仪器，专门用来检测电力器件的电气绝缘强度和泄漏电流。
高压发生器采用高频倍压电路，应用先进PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。使用进口大功率IGBT器件及其驱动技术，消除开关干扰，实现高压发生器的高品质和便携性。选用进口高频高压整流二极管，使倍压筒更加小巧轻便，提升整机效率。根据EMI电磁干扰和EMC电磁兼容理论，采用屏蔽、隔离和接地等措施，提升整机安全性，并能承受额定电压放电而不损坏。仪器保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。过压整定选用数字拨码开关，操作简单并具有较高的整定精度。增设智能高精度0.75U功能按钮，利于氧化锌避雷器的测试。

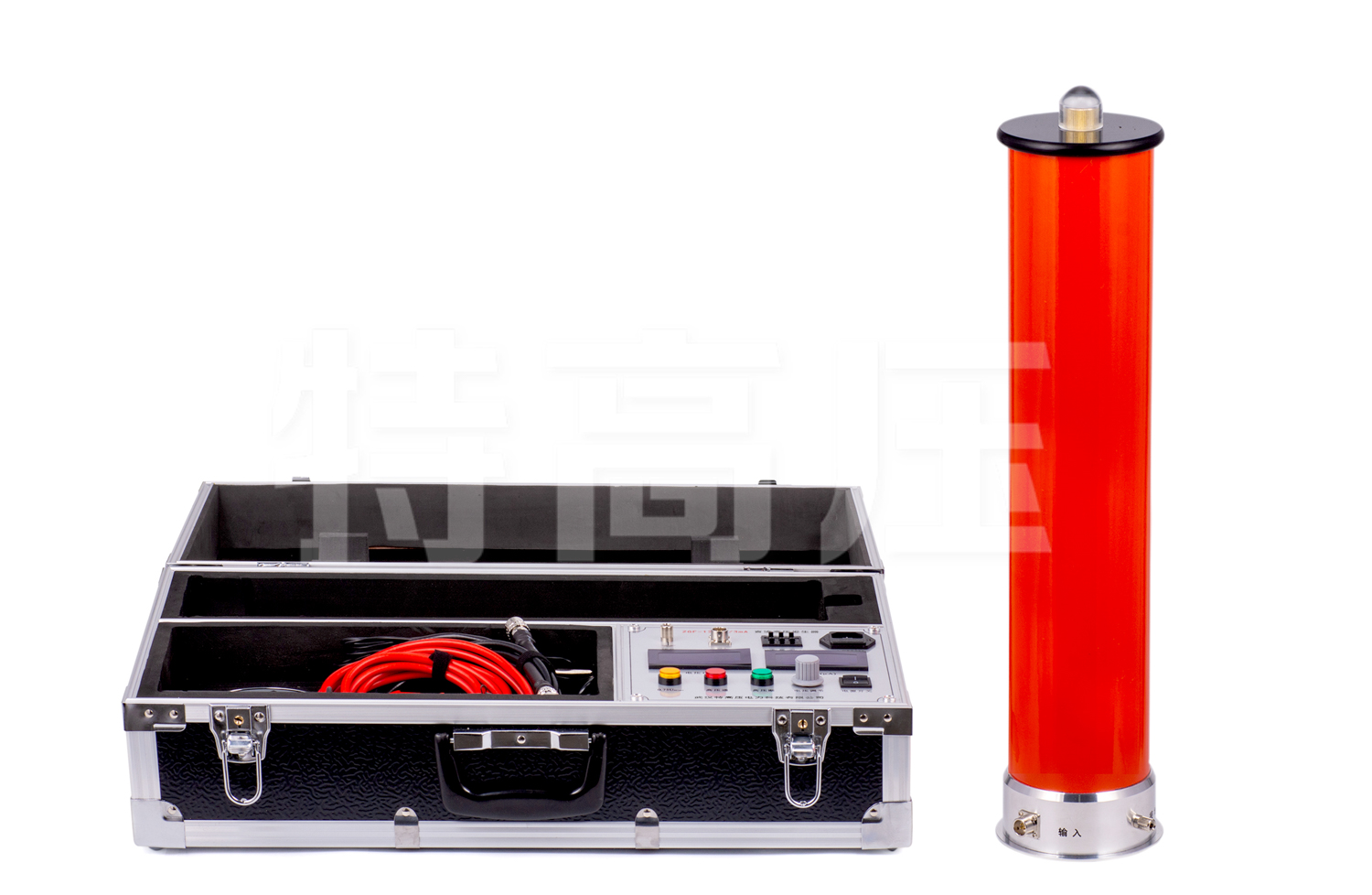

高压发生器选用一体式设计方案：倍压筒和主机放置在一个机箱内，结合新科技、选用新器件，实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点，是高压测试行业的理想测试仪器。
产品别称：直高发、高压发生器、中频直流高压发生器
适用范围
- 1、阀式避雷器的电导电流试验。
- 2、电力变压器的直流耐压试验及泄漏电流测量。
- 3、高压电缆（35～500kV及以下）的直流耐压试验及泄漏电流测量。
- 4、氧化锌避雷器的U1mA直流参考电压试验和0.75U1mA下的泄漏电流试验。
产品参数
技术参数
| 规格 | 60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 |
| 额定电压（kV） | 60 | 60 | 60 | 120 | 120 | 120 |
| 额定电流（mA） | 2 | 3 | 5 | 2 | 3 | 5 |
| 额定功率（W） | 120 | 180 | 300 | 240 | 360 | 600 |
| 整机质量（kg） | 9 | 10 | ||||
| 整机体积（mm3） | 465*390*190 | 565*390*190 | ||||
| 倍压筒高度（mm） | 440 | 535 | ||||
| 输出电压精度 | ±(1.0%读数±2个字) | |||||
| 输出电流精度 | ±(1.0%读数±2个字) | |||||
| 纹波系数 | ≤0.5% | |||||
| 工作方式 | 间断使用，额定负载30分钟 | |||||
| 过载能力 | 空载电压可超出额定电压10%使用10分钟 | |||||
| 最大充电电流为1.25倍额定电流 | ||||||
| 电源：AC220V±10% 50Hz | ||||||
| 工作环境 | 温度：-10-40℃ | |||||
| 相对湿度：室温为25℃时不大于85%（无凝露） | ||||||
| 海拔高度：1500米以下 | ||||||
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
选型参考
选型参考 – 氧化锌避雷器直流参考电压和泄漏电流试验
| 避雷器额定电压 kV | 10 | 35 | 66 | 110 | 220 |
| 直流参考电压 kV | 28 | 90 | 135 | 168 | 314 |
| 设备选型 kV / mA | ZGF - 60 / 2 | ZGF - 120 / 2 | ZGF - 200 / 2 | ZGF - 200 / 2 | ZGF - 400 / 3 |
选型参考 – 根据变电站电压等级选择
| 变电站电压等级 kV | 10 | 35 | 66 | 110 | 220 | 330 |
| 最高试验电压 kV | 47 | 105 | 135 | 192 | 305 | 大于400 |
| 设备选型 kV / mA | ZGF - 60 / 2 | ZGF - 120 / 2 | ZGF - 200 / 2 | ZGF - 200 / 2 | ZGF - 400 / 3 | ZGF - 800 / 10 |
选型参考 – 根据承修承试资质级别选择
| 承修承试级别 | 5 级 | 4 级 | 3 级 | 2 级 | 1 级 |
| 最高试验电压 kV | 28 | 90 | 168 | 305 | 大于400 |
| 设备选型 kV / mA | ZGF - 60 / 2 | ZGF - 120 / 2 | ZGF - 200 / 2 | ZGF - 400 / 3 | ZGF - 800 / 10 |
选型参考 – 纸绝缘电缆直流耐压和泄漏电流试验试验
| 电缆额定电压 Uo / U kV | 3.6 / 6 | 6 / 6 | 6 / 10 | 8.7 / 10 | 21 / 35 | 26 / 35 |
| 直流试验电压 kV | 17 | 30 | 40 | 47 | 105 | 130 |
| 设备选型 kV / mA | ZGF - 60 / 2 | ZGF - 60 / 2 | ZGF - 60 / 2 | ZGF - 60 / 2 | ZGF - 120 / 3 | ZGF - 200 / 5 |
选型参考 – 橡塑绝缘电缆直流耐压和泄漏电流试验试验
| 电缆额定电压 Uo / U kV | 6 / 10 | 8.7 / 10 | 21 / 35 | 26 / 35 | 48 / 66 | 64 / 110 | 127 / 220 |
| 直流试验电压 kV | 26 | 37 | 63 | 78 | 144 | 192 | 305 |
| 设备选型 kV / mA | ZGF - 60 / 2 | ZGF - 60 / 2 | ZGF - 120 / 5 | ZGF - 120 / 5 | ZGF - 200 / 5 | ZGF - 200 / 10 | ZGF - 400 / 5 |
选型参考 – 自容式充油电缆主绝缘直流耐压和泄漏电流试验试验
| 电缆额定电压 Uo / U kV | 48 / 66 | 64 / 110 | 127 / 220 | 190 / 330 | 290 / 500 |
| 直流试验电压 kV | 175 | 275 | 475 | 585 | 775 |
| 设备选型 kV / mA | ZGF - 200 / 3 | ZGF - 300 / 3 | ZGF - 500 / 5 | ZGF - 600 / 5 | ZGF - 800 / 10 |
产品特征
- 1、输出电压稳定：采用高频倍压电路，应用新型PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。
- 2、保护全面：保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。
- 3、0.75U功能：增设智能高精度0.75U功能一键按钮，按下此按钮，电压电流自动跳转至0.75U状态，利于氧化锌避雷器的测试。
- 4、零起升压：升压电位器零起升压，采用进口多圈电位器，升压过程平稳，调节精度高。
- 5、过压设定：过压整定选用数字拨码开关，操作简单，并具有较高的整定精度。
- 6、一体式设计：选用一体式设计方案，主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管，使倍压筒体积小巧，提升整机效率，便于携带。
- 7、性能可靠：关键器件选用高性能进口元件，倍压筒外表涂特种绝缘材料，电气性能好、防潮能力强、无泄漏。
- 8、操作简单：仪器界面各功能按键，布局合理，指示清晰，易学易用。
产品视频

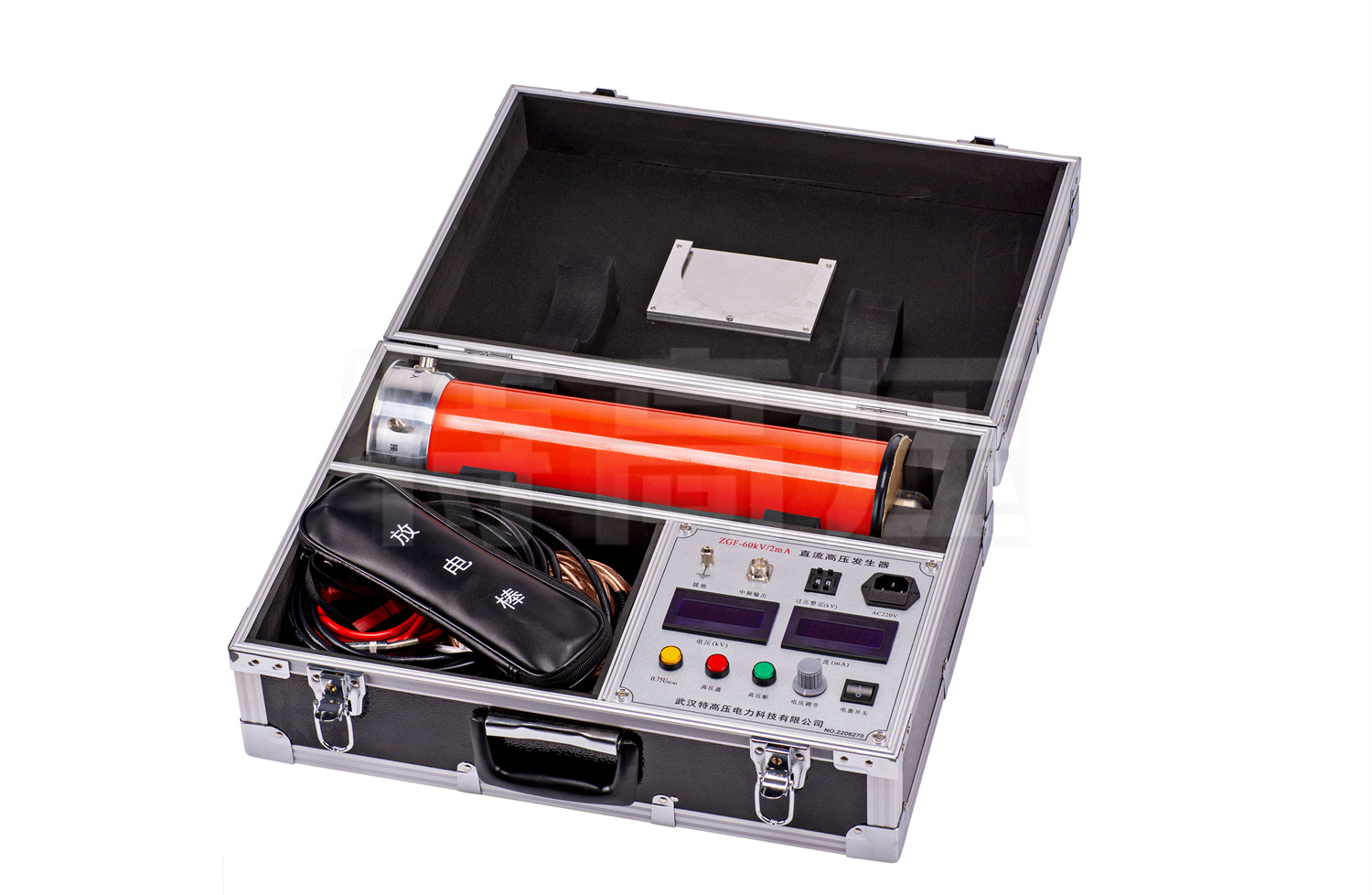

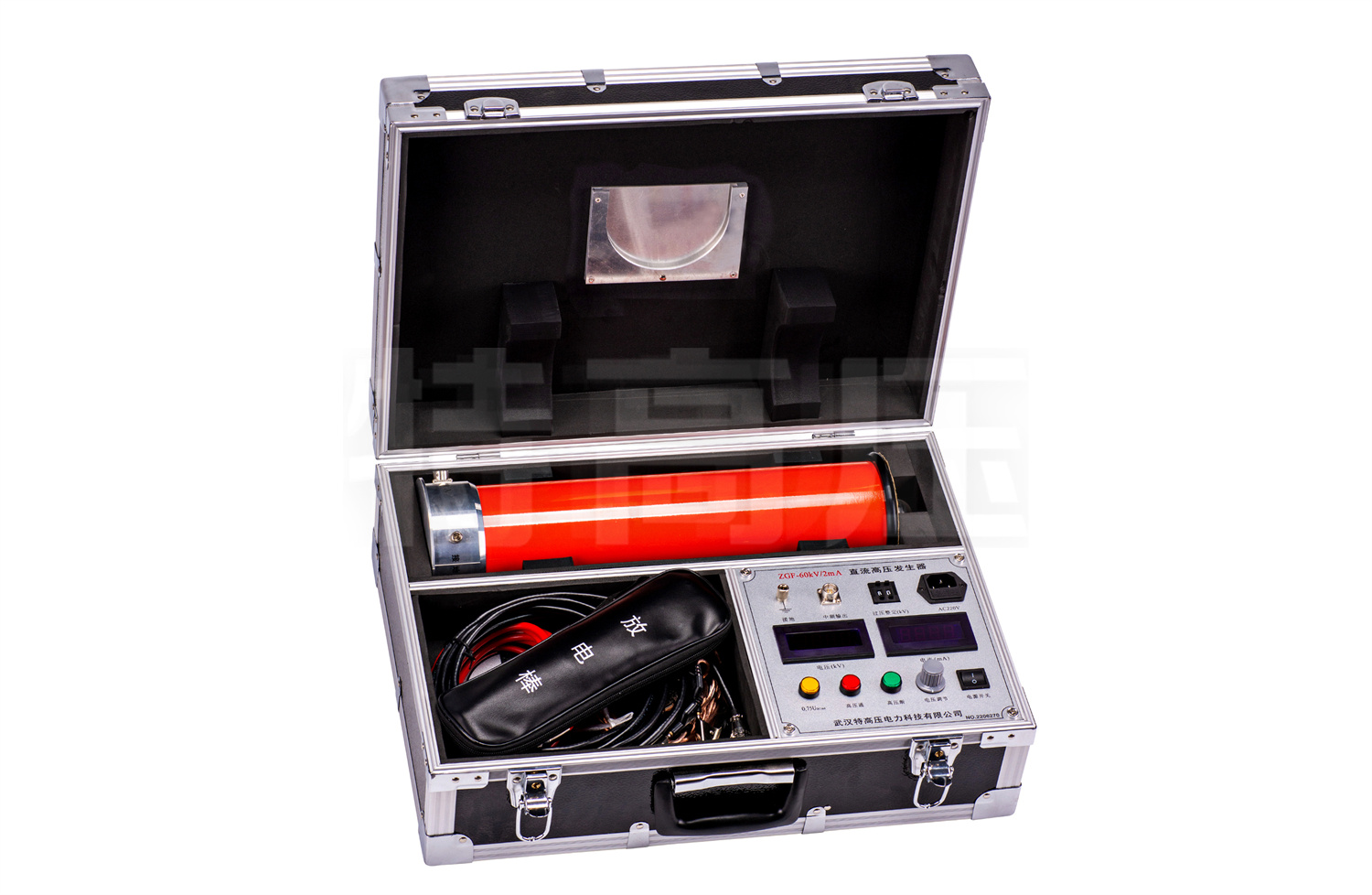

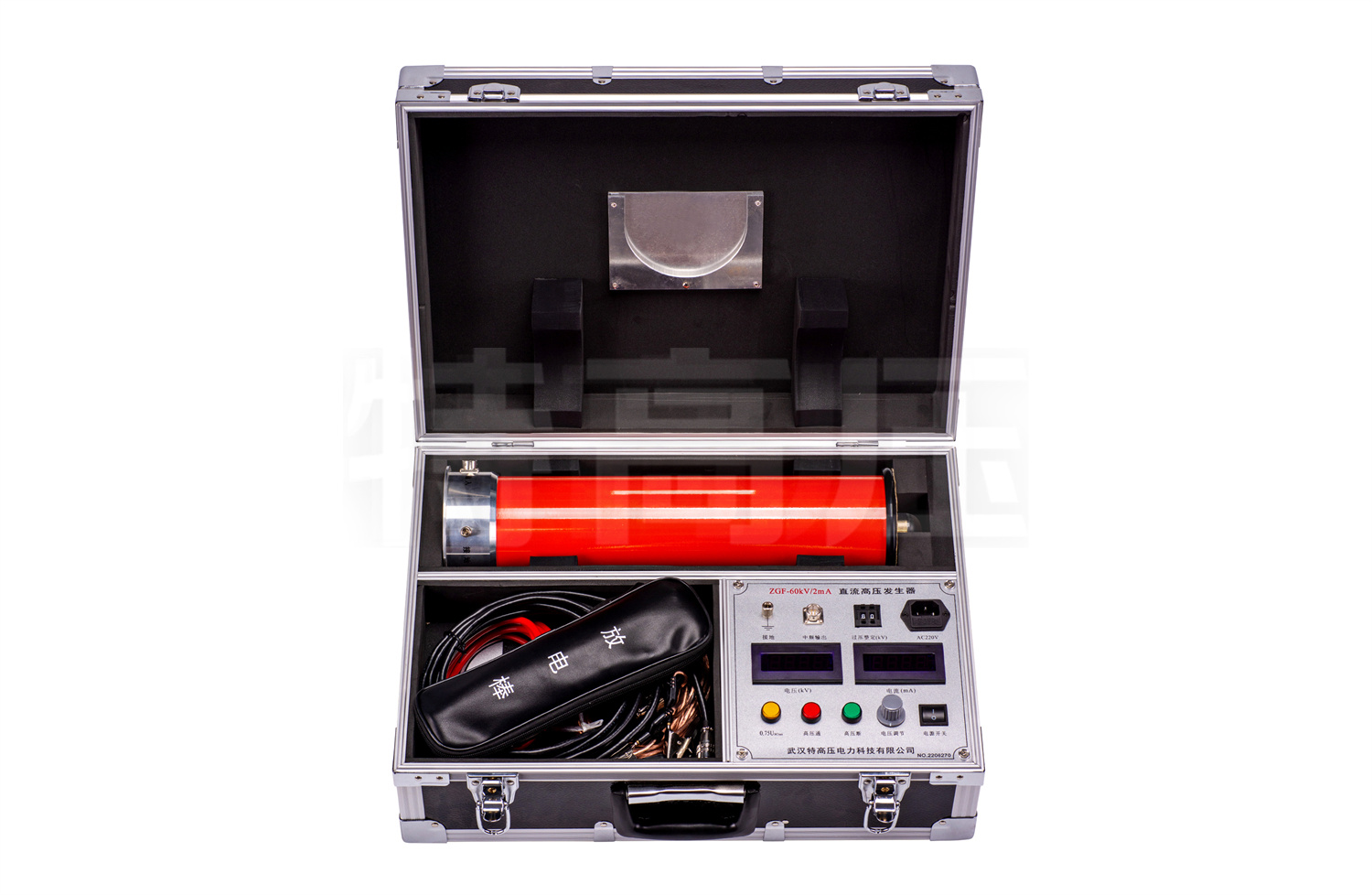

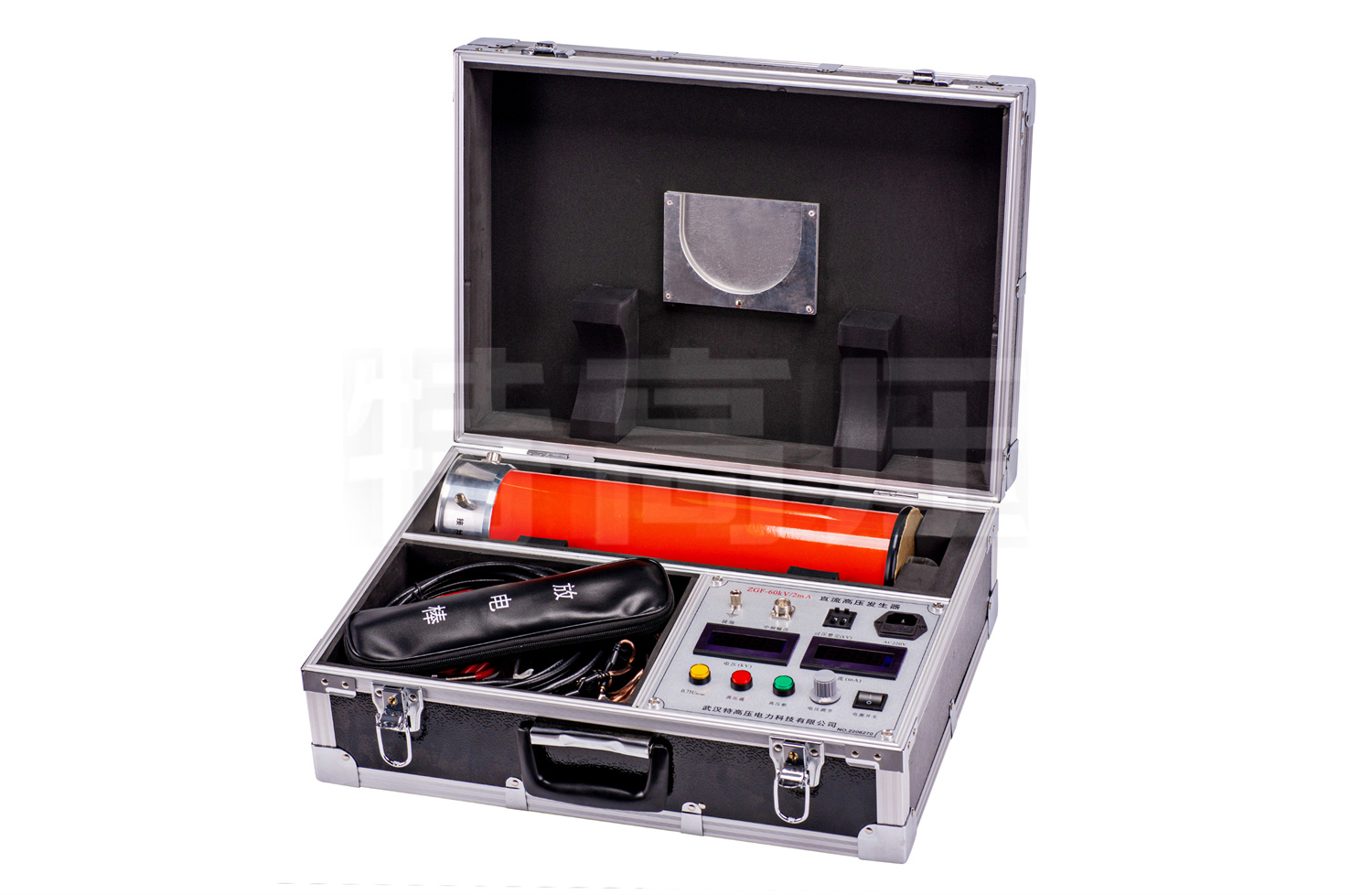

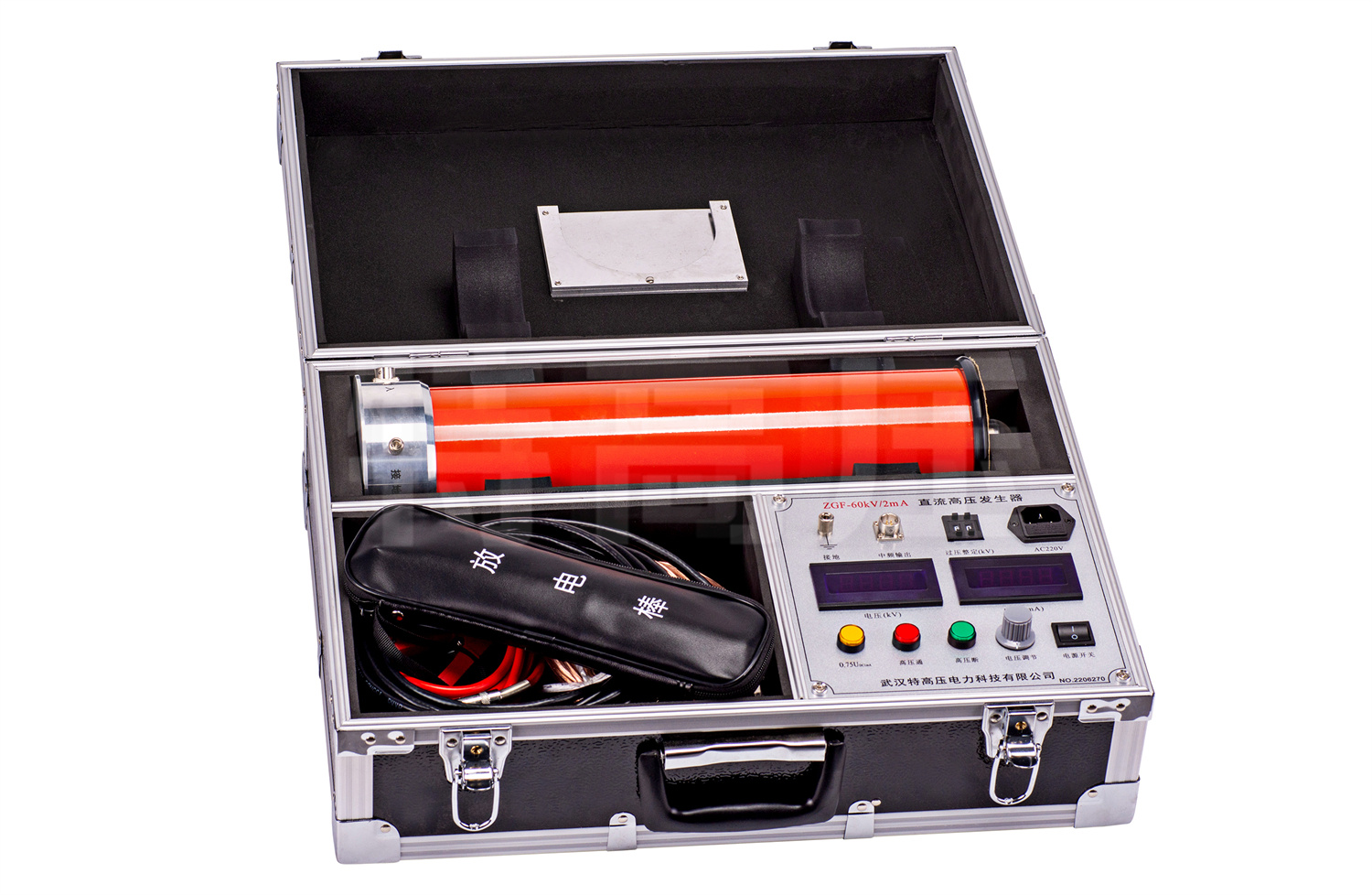

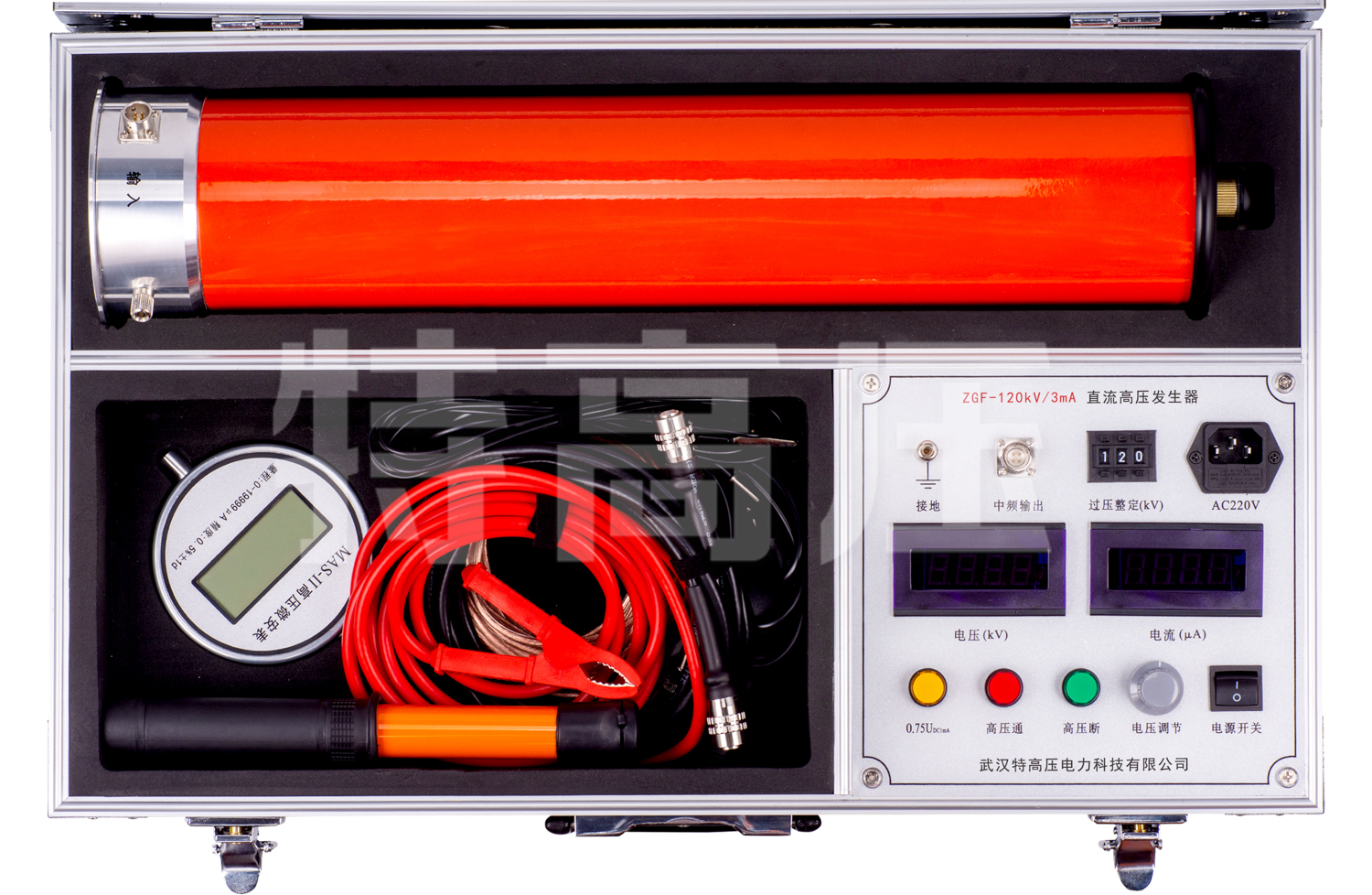

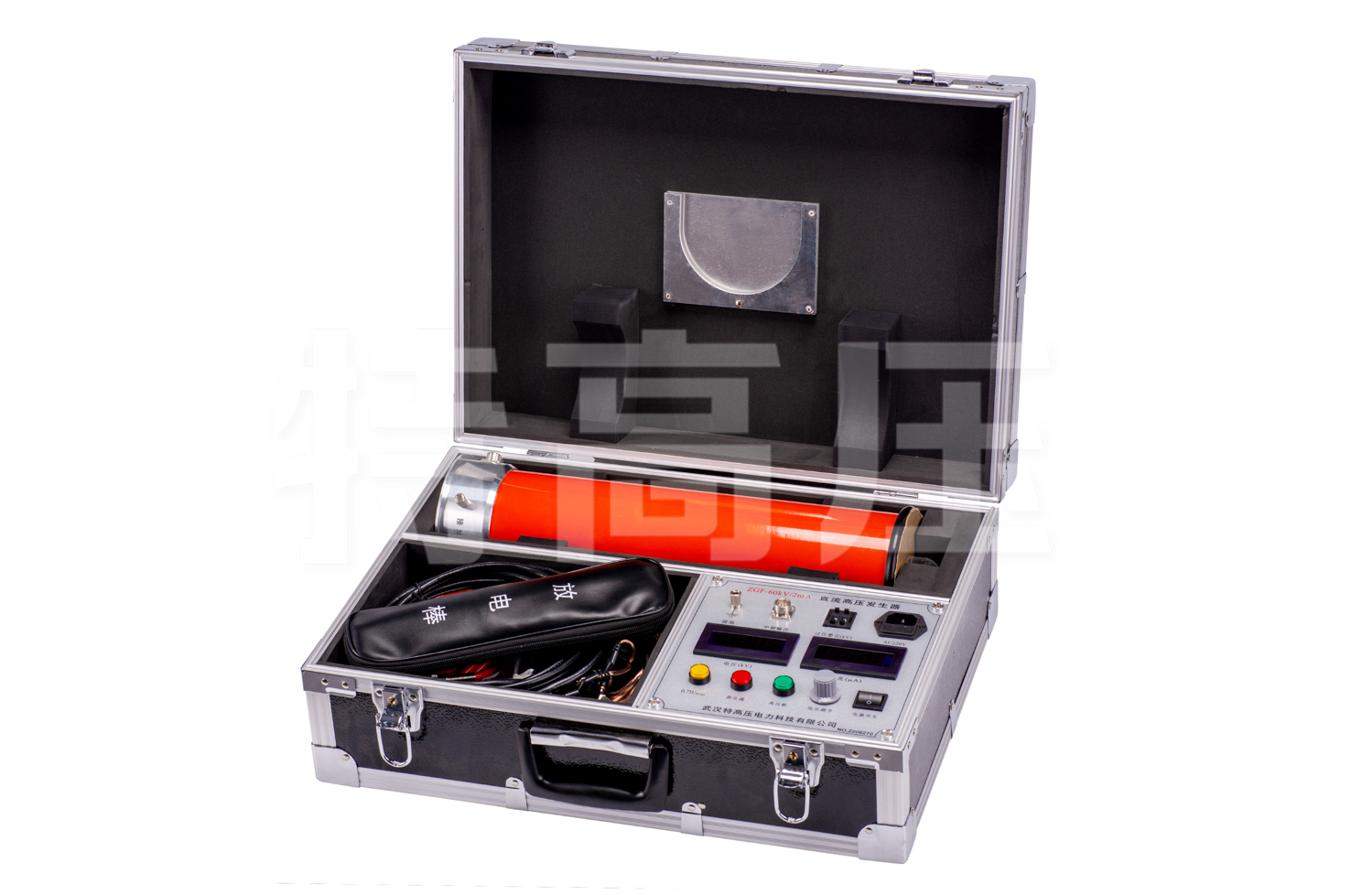

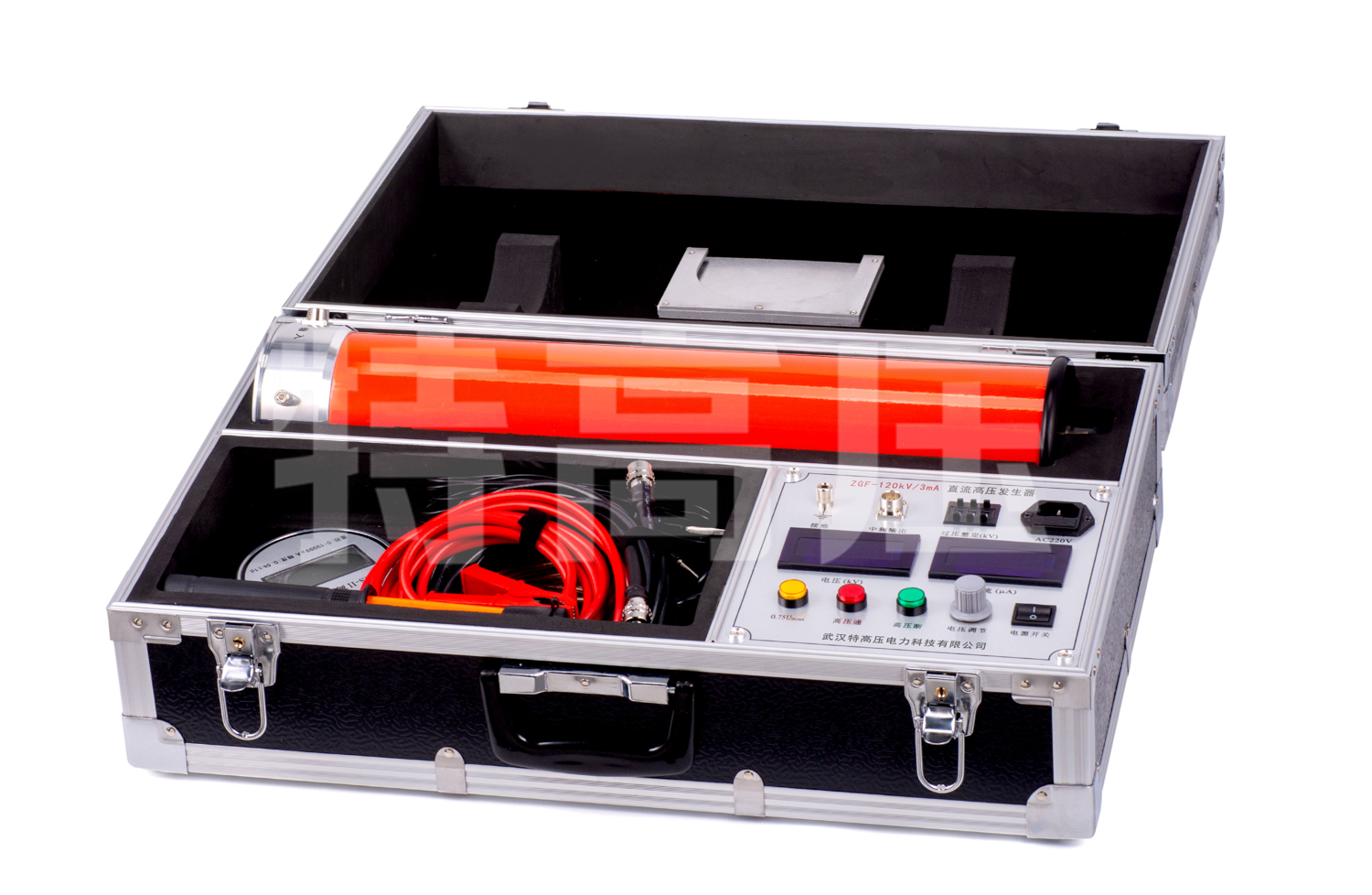

产品图集
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
