1000kV及以下电力变压器感应耐压、局放试验
参考标准：GB 50150-2016，DL/T 849.6-2016
- 高保真线性功放原理保证试验系统的局部放电量小于5pc
- 数字、模拟控制箱双回路控制、传输
- 可记录并绘制高压U/T、I/T 试验曲线
注：关于产品购买、技术维护等服务，欢迎致电!

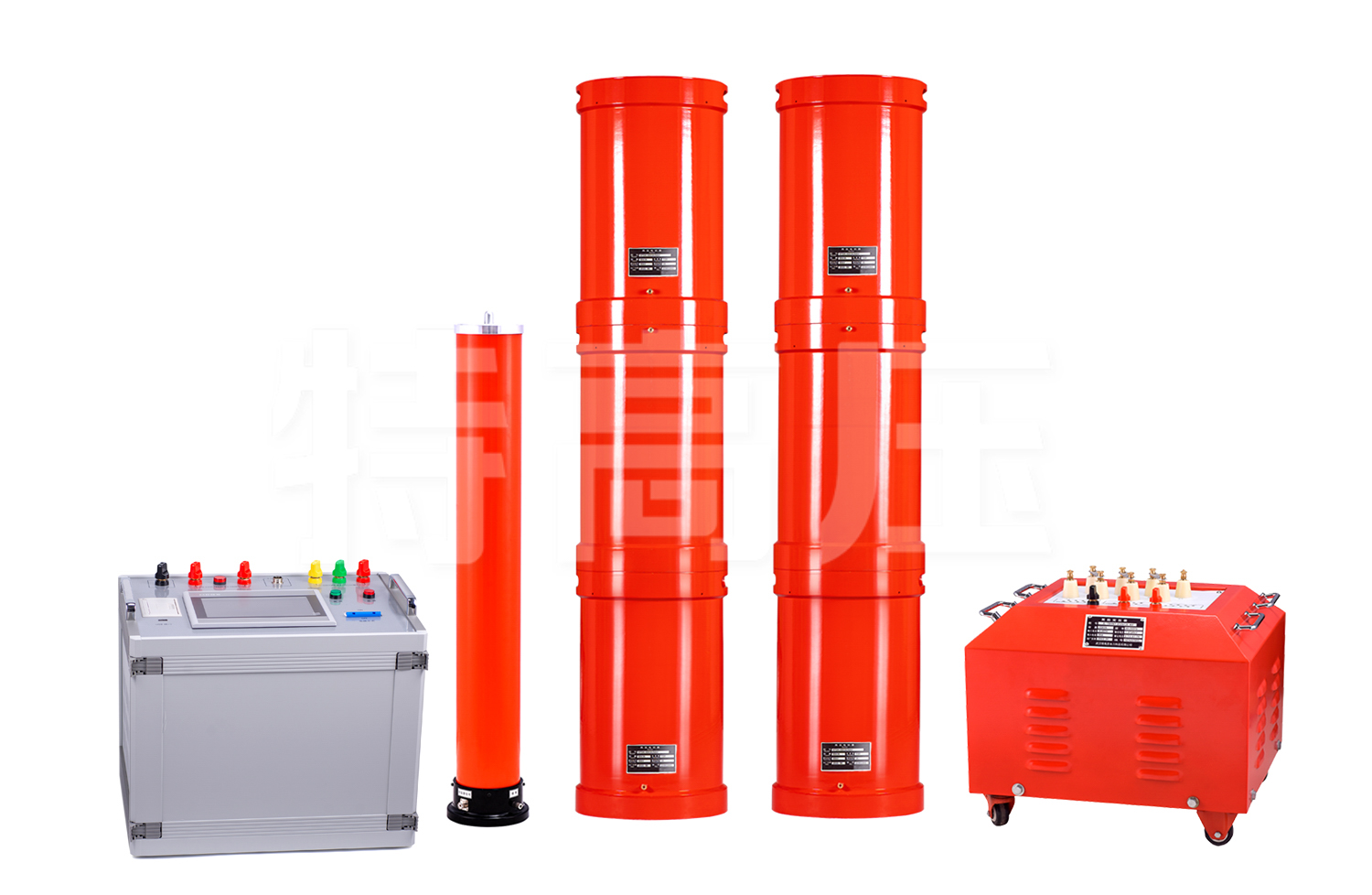

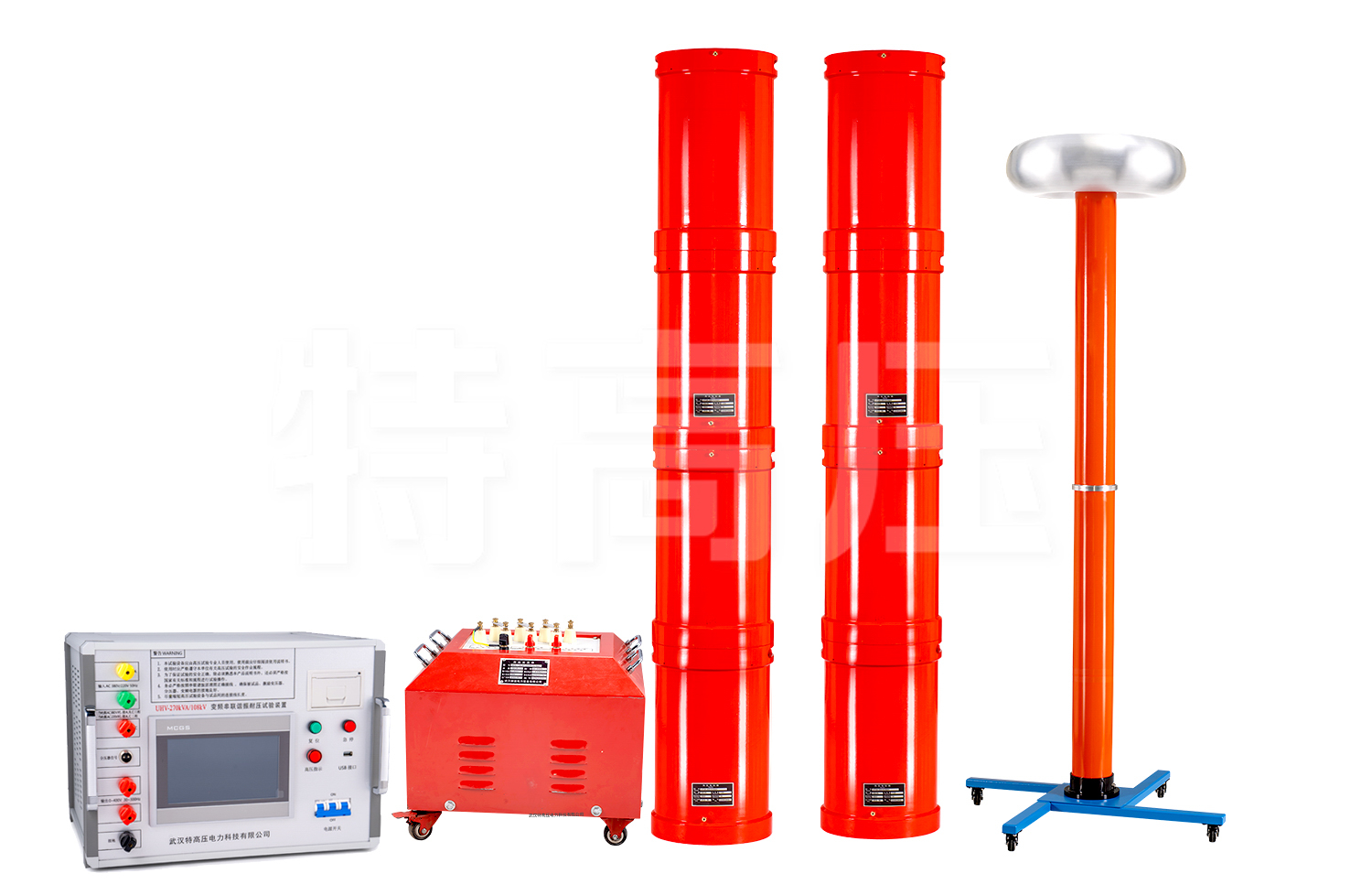

UHV(W)无局放变频串联谐振主要用于检验各种绝缘材料、绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为变压器、互感器、避雷器等试品的无局部放电工频 试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。适用对象：高压电工电器设备，如变压器、GIS、互感器、开关、套管、 避雷器、电缆的局放及交流耐压试验；绝缘材料的工频交流耐压。
产品别称：无局放交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、电气设备变频串联谐振耐压装置、串联谐振试验设备、无局放串联谐振
产品参数
使用环境
| 环境温度 | -10℃～+50℃ |
| 最大日温差 | ＜25K |
| 相对湿度 | ≤90%，无凝露 |
| 太阳辐射强度 | 0.1W/cm2 |
| 海拔高度 | ≤1000m |
| 使用地点 | 户外/户内 |
| 无火灾及爆炸危险 | |
| 不含有腐蚀金属和绝缘的气体存在 | |
| 有一可靠接地点 | |
| 安装放置地点平坦，电抗器安装倾斜度不大于5° | |
技术参数
| 额定容量 | 450kW |
| 输入工作电源 | 三相380V±10%，50Hz |
| 输出电压不稳定度 | ≤ 1.0% |
| 额定输出电流 | 1285.7A |
| 输出电压波形 | 标准正弦波 |
| 波形畸变率 | ≤1.0% |
| 试验频率范围 | 30～300Hz |
| 输出频率分辨率 | 0.1Hz |
| 输出频率不稳定度 | ≤0.05% |
| 绝缘水平 | 输入、输出端子对地≥2kV/AC/1min |
| 冷却方式 | 强迫风冷 |
| 噪声 | ≤80dB |

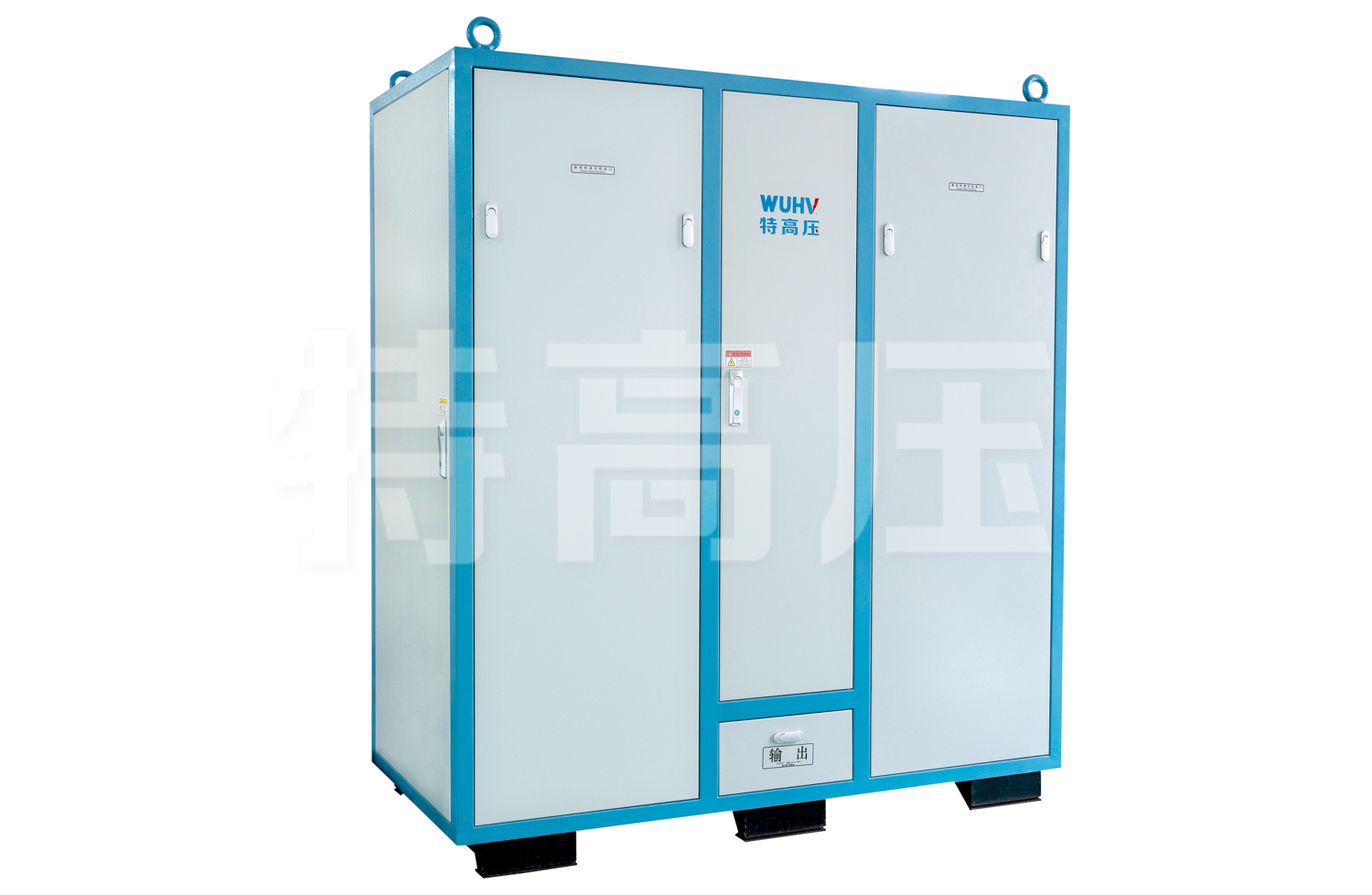

局放试验电源
| 序号 | 额定功率 | 工作电源 | 输出电压 | 备注说明 |
| 1 | 5kW | 380V | 0-350V | 小容量、便携式、铝型材机箱、本控方式 |
| 2 | 10kW | 380V | 0-350V | |
| 3 | 15kW | 380V | 0-350V | |
| 4 | 50kW | 380V | 0-350V | 中容量、吊装式、铁壳立柜、远控方式 |
| 5 | 100kW | 380V | 0-350V | |
| 6 | 150kW | 380V | 0-350V | |
| 7 | 200kW | 380V | 0-350V | 中容量、吊装式、铁壳立柜、远控方式 |
| 8 | 250kW | 380V | 0-350V | |
| 9 | 300kW | 380V | 0-350V | |
| 10 | 350kW | 380V | 0-350V | 特大容量、吊装式、铁壳立柜、远控方式 |
| 11 | 400kW | 380V | 0-350V | |
| 12 | 450kW | 380V | 0-350V |

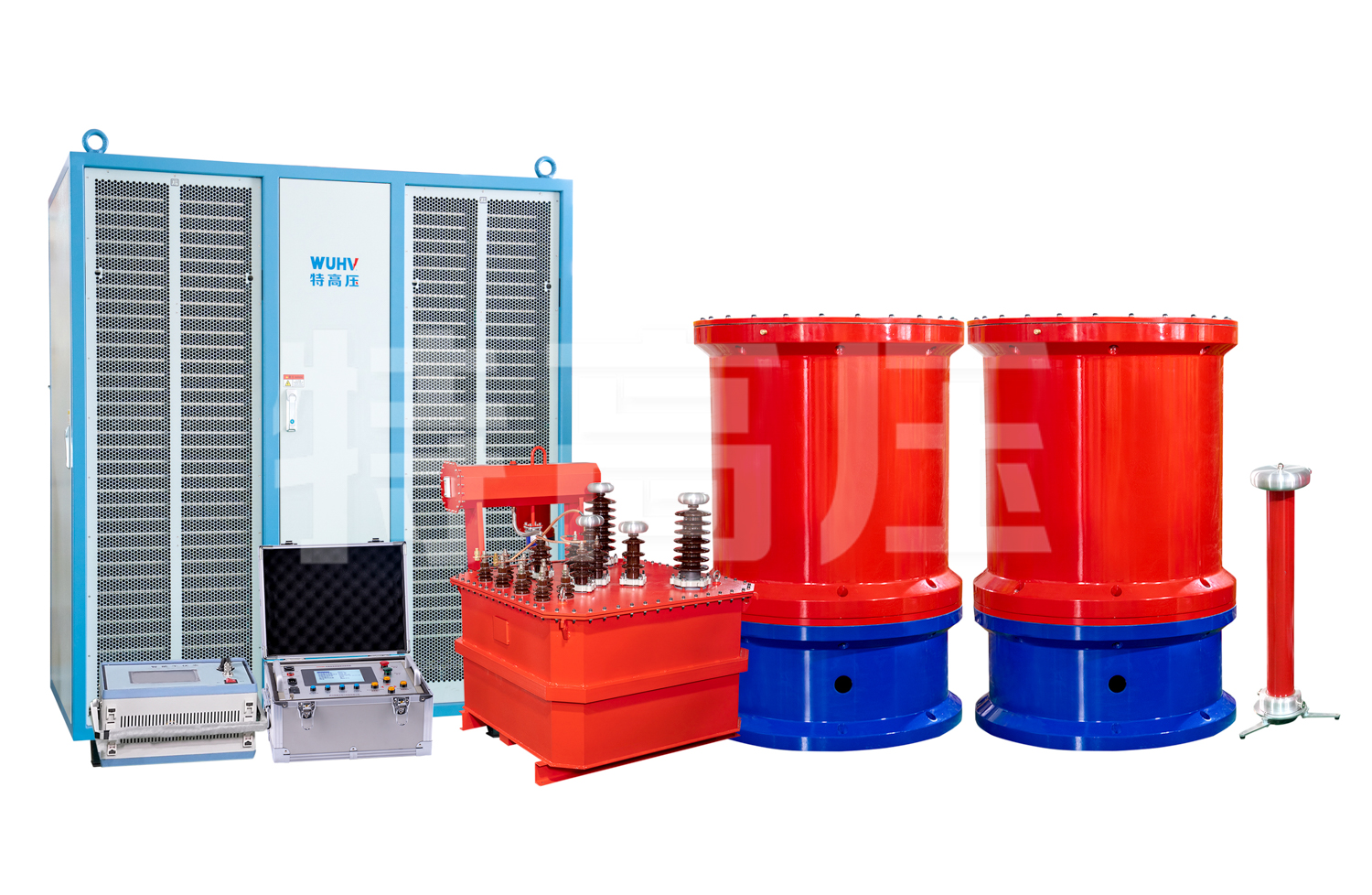

110kV主变感应耐压及局放试验系统
| 序号 | 设备名称 | 主要部件名称型号及数量 | 主要技术参数 | 适用范围 |
| 1 | 150kW无局放变频谐振试验系统 | 无局放变频控制电源
150kW 1台 |
电源功率：150kW | 110kV/120MVA及以下主变的感应耐压及局放试验 |
| 局 放 量：≤10PC | ||||
| 输入电源：三相 380V | ||||
| 输出电压：单相 0～350V | ||||
| 输出频率：30～300Hz | ||||

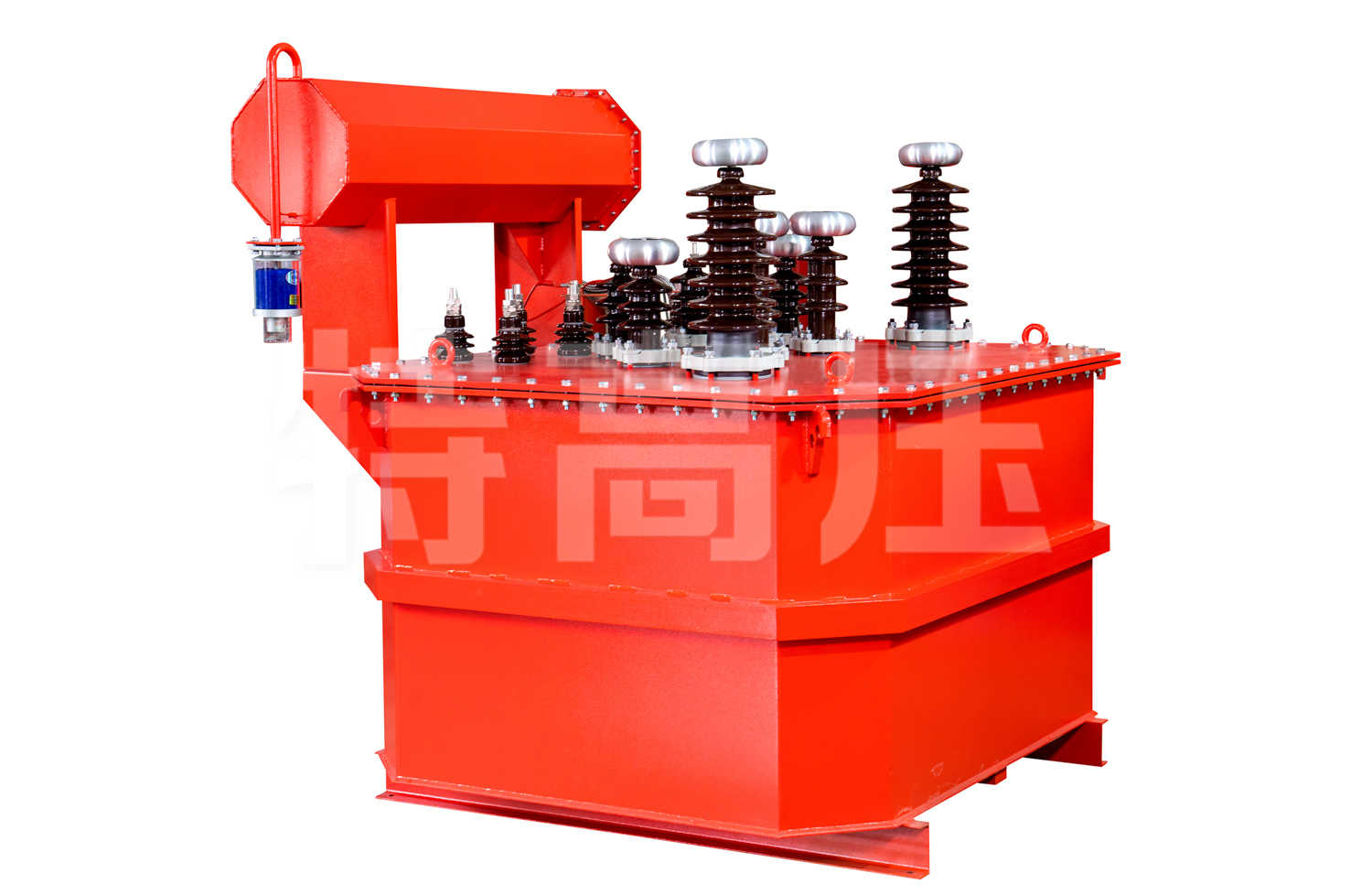

| 2 | 无局放励磁变压器
150kVA 1台 |
额定容量：150kVA | ||
| 局 放 量：≤10PC | ||||
| 输入电压：350V | ||||
| 输出电压：10kV*2 | ||||

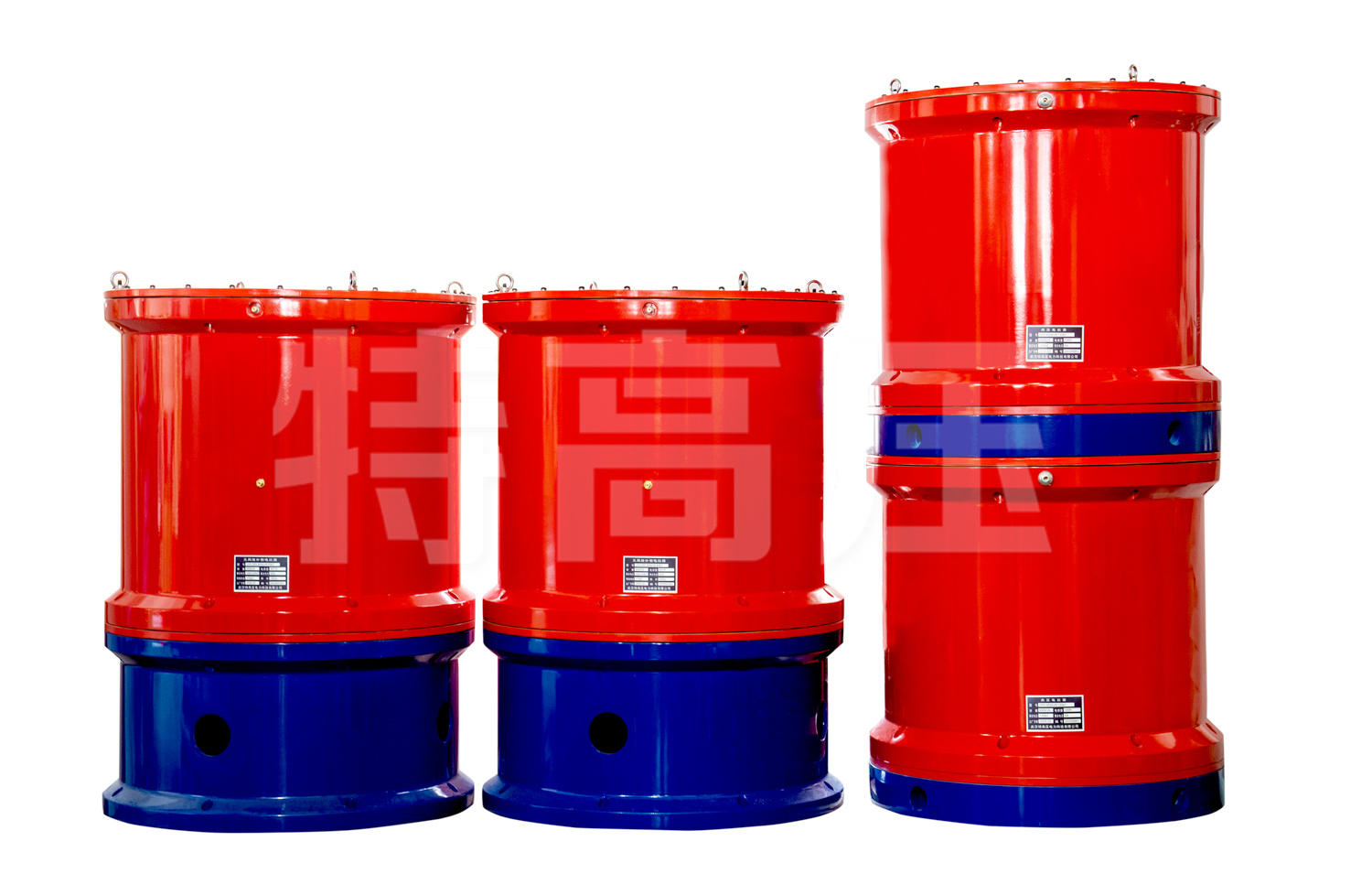

| 3 | 无局放补偿电抗器
20kV/10A 2台 |
额定电压：20kV | ||
| 额定电流：10A | ||||
| 工作频率：50～150Hz | ||||
| 局 放 量：≤10PC | ||||
| 4 | 无晕交流分压器
100kV/0.5nF 1台 |
额定电压：100kV | ||
| 局 放 量：≤10PC | ||||
| 测量精度：1.0级 | ||||
| 频率范围：30～300Hz | ||||
| 5 | 系统附件 | 防晕套管、电源线、连接线等标准配置 | ||
| 6 | 局部放电测试仪 1台 | 数字式 两通道 |

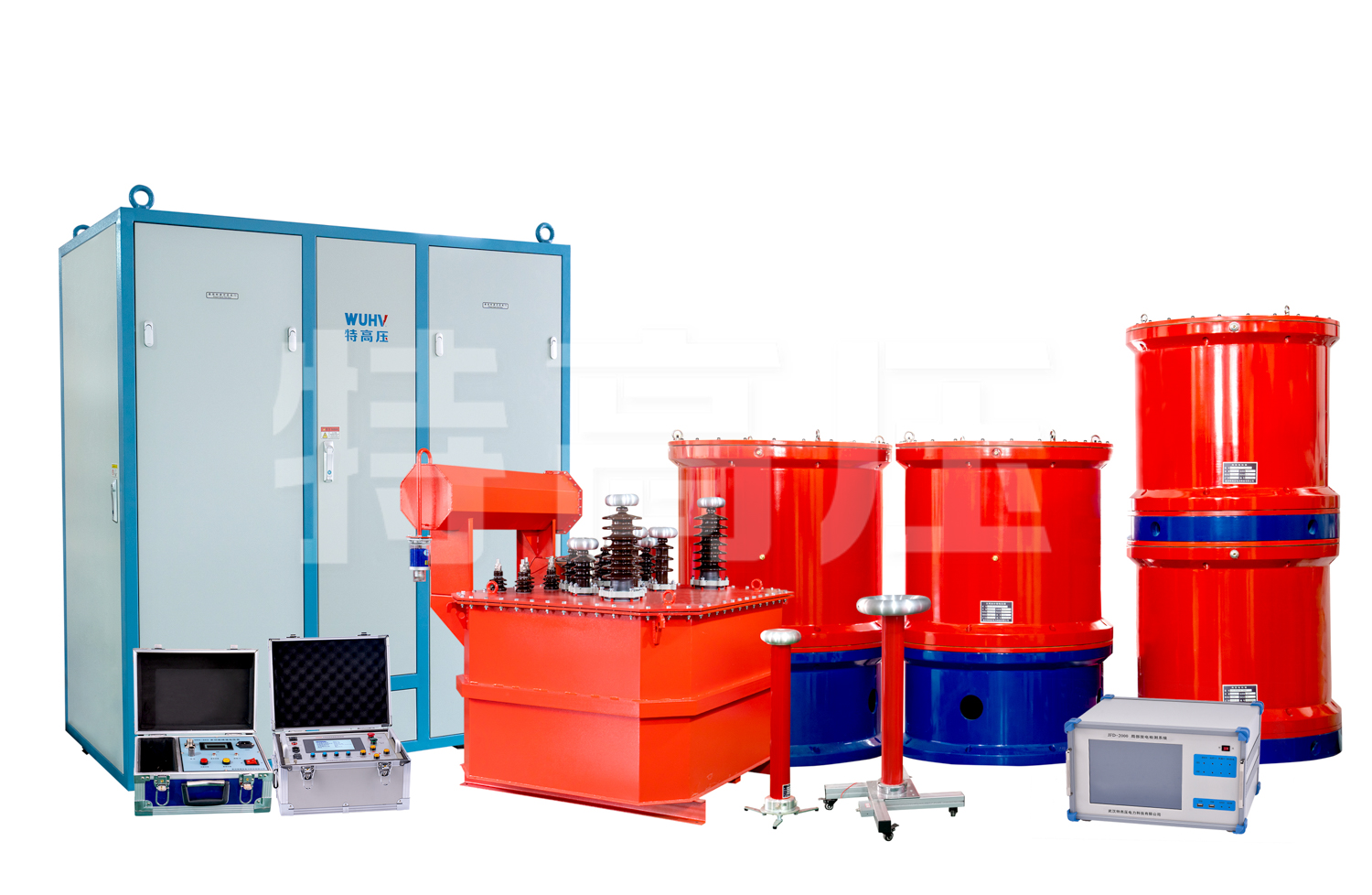

220kV主变感应耐压及局放试验系统
| 序号 | 设备名称 | 主要部件名称型号及数量 | 主要技术参数 | 适用范围 |
| 1 | 300kW无局放变频谐振试验系统 | 无局放变频控制电源
300kW 1台 |
电源功率：300kW | 220kV/240MVA及以上主变的感应耐压及局放试验 |
| 局放量：≤10PC | ||||
| 输入电源：三相 380V | ||||
| 输出频率：30～300Hz | ||||
| 输出电压：单项 0～350V | ||||
| 2 | 无局放励磁变压器
300kVA 1台 |
额定容量：300kVA | ||
| 局放量：≤10PC | ||||
| 输入电压：350V | ||||
| 输出电压：35kV*2 | ||||
| 3 | 无局放补偿电抗器
40kV/20A 2台 |
额定电压：40kV | ||
| 额定电流：20A | ||||
| 工作频率：50～150Hz | ||||
| 局放量：≤10PC | ||||
| 4 | 无晕交流分压器
100kV/0.5nF 1台 |
额定电压：100kV | ||
| 局放量：≤10PC | ||||
| 测量精度：1.0级 | ||||
| 频率范围：30～300Hz | ||||
| 5 | 系统附件 | 防晕套管、电源线、连接线等 | ||
| 6 | 局部放电测试仪 1台 | 数字式 两通道 |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、成套装置局放量小，可以保证系统局放量在50pC范围内（特殊要求可订制）
- 2、数字、模拟控制箱双回路控制、传输。
- 3、试验过程可实时状态自检及显示。
- 4、无局放串联谐振阻抗低，过压过流闪络保护等功能齐全，可靠性高、对现场电源要求低。
- 5、使用光纤通讯和采样，彻底隔离高压及低压控制回路。
- 6、电源采用220V单相电源或380V单电源，方便现场取电。
- 7、试验过程可实时状态自检及显示、符合国标要求有监测峰值功能，可实时监测高压试验波形。
- 8、特殊散热系统能保证设备有效连续工作3小时以上且温升小于45k。
- 9、可记录并绘制高压U/T、I/T 试验曲线。
- 10、外壳采用环氧树脂浇注，玻璃丝缠绕的无晕高压绝缘外筒、电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求。
产品现场
武汉特高压自有厂房面积4500平方米，员工总数100余人，无局放变频串联谐振主要用于检验各种绝缘材料、绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为变压器、互感器、避雷器等试品的无局部放电工频 试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。适用对象：高压电工电器设备，如变压器、GIS、互感器、开关、套管、 避雷器、电缆的局放及交流耐压试验；绝缘材料的工频交流耐压。
产品图集
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
